Потратил несколько дней и ночей на проектировку самодельной платформы и теперь озабочен покупкой стального и алюминевого квадратного профиля, поиски которого затруднены сложившимися в последнее время погодными условиями.
Нахожусь на грани совершения административного правонарушения в виде спиливания ночью части декоративных газонных заграждений.
Не могли бы Вы подсказать место где данные продукты есть (хотя бы предположительно) в данный момент в некотором ассортименте, желательно поближе к Юго-Западному округу. Возможность распилить и сварить на месте приветствуется.

Спасибо!

P.S. При возникновении интереса к результатам проектирования готов коротко всё расписать.

P.P.S. Хотелось бы узнать какие решения Вы придумали для основных узлов в Ваших конструкциях, замечания, советы и опыт использования.
В частности, интересует Ваше мнение об использовании алюминевых профилей в качестве компонентов рамы с точки зрения прочности.

* стульчик стоит денег, к тому же хочется именно платформу;
* хочется сделать своими руками, а если при этом ещё и можно сэкономить - вообще здорово;
* машины нет, поэтому приходится проектировать с учётом габаритов в разобранном виде, весе и, раз уж есть необходимость в разборном варианте, лёгкости сборки-разборки;
* если имеется ввиду обычный стульчик, то его категорически недостаточно и об этом написано уже немало в нескольких темах и статьях;

Сделать своими руками - согласен - это приятно
А большая construction получается (BxHxL) в сложенном виде ? Сколько весит ?

P.S.: Когда-нибудь тоже сделаю ... из красного дерева.

по плану в сложенном виде получается сумочка 60х15х15, а по весу сказать пока ничего не могу - не до конца решился вопрос с достаточной прочностью и материалами, скажу только, что надеюсь вписаться в 2 - 2.5 кг.

Я тоже прорисовывал нечто похожее из соображений мобильности и в-рюкзак-помещяемости. Но! Одно из основных требований к платформе-ящику -- оно должно быть устойчивым, а дя этого тяжёлым. Если сделать седуху с платформой весом 2-3 кг, конструкцию будет«ветром сдувать», а если тяжелее -- уже не слишком рюкзачный вариант получится :(

:) я тоже болен этой темой с некоторых пор.
С аллюминиевыми профилями как я понял напряжёнка, во всяком случае на рынке строительном их нету, смотрел ещё в каталогах строительных - там отгружают только вагонами :)
Тут говорили о фирме Гельветика, но адреса и телефона так и не сказали :(
Помоему алюминивые профили ещё не так просто сварить...
Есть ещё одна идейка (Anbur изначально предложил помоему) - схемка во вложенном файле.
В принципе ничего идейка, только вот помоему конструкция вихлявая получится. Придумать бы как ножки крепить жёстко, но в то же время разьёмно...

Цитата:

---

Автор оригинала _Сергей_
P.S. При возникновении интереса к результатам проектирования готов коротко всё расписать.

---

а результаты напиши - может вместе чего хорошего придумаем
:rolleyes:

Цитата:

---

Автор оригинала Dron_p
:) я тоже болен этой темой с некоторых пор.
С аллюминиевыми профилями как я понял напряжёнка, во всяком случае на рынке строительном их нету, смотрел ещё в каталогах строительных - там отгружают только вагонами :)

---

посмотри на рынке квадрат алюменивый- по моему он вполне подойдет для рамы...
пол года назад его было полно на тимирязевском рынке.........

Вопрос с устойчивостью решается просто - делается "Столик" на задние ножки и на него ставится ведерко с прикормкой. Проверено на личном опыте. При штекере 11.2м и плече столика 40 см. достаточно 1кг прикормки в ведерке.:cool: Все применительно к "Пиночетовскому" ящику.

Цитата:

---

Автор оригинала Игорь М
Вопрос с устойчивостью решается просто - делается "Столик" на задние ножки и на него ставится ведерко с прикормкой. Проверено на личном опыте. При штекере 11.2м и плече столика 40 см. достаточно 1кг прикормки в ведерке.:cool: Все применительно к "Пиночетовскому" ящику.

---

я бы добавил к сверх легкому пиночетовскому ящику...

Так же в прошлом году покупал любой алюминий на рынках:
- Каширский двор
- Москворецкий

Цитата:

---

Автор оригинала Anbur
Так же в прошлом году покупал любой алюминий на рынках:
- Каширский двор

---

каширский двор прошёл 2 раза уже.... может конечно и не заметил... повнимательнее надо посмотреть
а вот на остальных рынках не был.

и всётаки как его варить?

Алюминий варится в аргоновой среде

Вчера переработал немного схему, рассчитал грубо вес - при использовании только стальных квадратных профилей полный вес порядка 6-6.5 кг. Для рюкзака, конечно, многовато. Но это - конструкция на слона. Можно встать двоим и попрыгать. Если оставить стальными только все углы, а все рамки сделать алюминевыми, то вес чуть больше 4 кг.
Буду пытаться упростить, но без потери прочности и жёсткости конструкции.
С другой стороны, с алюминием не очень хочется связываться из-за потерь прочности на швах при пониженных температурах, а чем брать жирный алюминевый профиль, лучше, мне кажется, небольшой стальной.
По поводу сварки алюминия: даже можно сказать, что сварка нужна аргонно-дуговая :) (т.е. варить его надо в аргоне, чтобы не окислялся)
По поводу устойчивости: ведро с прикормкой не всегда полно :), поэтому есть идея складывать на платформу емкости с водой (например, 2-х литровые пластиковые бутылки), набранные прямо на месте. А вообще, мне кажется, что не менее важным фактором устойчивости конструкции да и её прочности является её жесткость.
Судя по всему в стремлении облегчить сам каркас пойду в направлении использования П- и Г-образных профилей в не самых ключевых местах. Вообщем, процесс совершенствования бесконечен. :)

P.S. Кстати, профиль на загородках газонов у подъезда действительно ничего... :)

У моей платформы ноги из алюм. трубы, а труба из вешалки, из гардероба.

Фото можно посмотреть у меня на www.naturaall.narod.ru

Надеюсь, сегодня меня простят за рекламу :)

По Вашему, вполне достаточно рамы из круглого или квадратного алюминия со сварными стальными углами? Какова при этом максимальная длина алюминевых частей и сечение/тип?

Хотелось бы узнать габариты Вашей платформы, кол-во ног, Ваш собственный вес и чем Вы на такой платформе машете.

А то сдаётся мне, что я делаю платформу для небольшой нефтяной вышки :)

Очень порекомендовал бы посмотреть на фирменную платформу Браунинга.
Многие тех. решения возможно пригодились бы.
Во всех отношениях для ловли махом и штекером она очень удачная.

какой тип крепления ног Вы считаете оптимальным: затягивание болтом/хомутом или фиксация через сквозную дырку в ноге/держателе?
И насколько по-Вашему крепки ноги с кучей просверленных дырок?

P.S. 2Egor: По браунингу: официальный сайт по рыбалке их в дауне, нашёл фотки только в буржуйских магазинах: там только простые ящики на четырёх корявых ножках и с пафосным седалищем, судя по всему, Вы не их имели ввиду.

Цитата:

---

Автор оригинала Egor
Очень порекомендовал бы посмотреть на фирменную платформу Браунинга.
Многие тех. решения возможно пригодились бы.
Во всех отношениях для ловли махом и штекером она очень удачная.

---

Хлипковата...

Профили есть на каширском дворе 1. Только в одной точке - найти будет не просто. Есть квадратные 15х15 20х20(130р 2м) 25х25 15х30 и труба 15х15 20х20(100р 2м). Ещё полно Г, П, Ш образных, но размеры не помню. Креплений никаких нет. Толщина аллюминия - 2 мм.
Я думаю на ноги использовать 15х15, а на раму - 20х20. Крепление - перпендикулярный раме профиль тоже 20х20 10см. В него входит ножка и стопорится через дырки в ней. Этот уголок с креплением если не получится сварганить из алюминия (сваркой или болтами) - буду делать из стали. Надеюсь не слишком утяжелит.

Цитата:

---

Автор оригинала RainBow

Хлипковата...

---

Ой, не скажи.
Я её юзаю уже второй сезон каждый выходной.
Часто ставлю в воду довольно глубоко и сижу, как на высоком пьедестале. Это самая экстремальная установка, и при этом никаких проблем с устойчивостью и надежностью ни разу не было. Сборка и разборка за пару минут. Весьма оперативная штуковина.
Мне очень нравицца. :D

Цитата:

---

Автор оригинала Dron_p
Я думаю на ноги использовать 15х15, а на раму - 20х20. Крепление - перпендикулярный раме профиль тоже 20х20 10см.

---

НОГИ делай тоже помощней!
Это основа устойчивости платформы. Если платформа неусточива то в ней не будет большого смысла.

Цитата:

---

Автор оригинала RainBow
НОГИ делай тоже помощней!
Это основа устойчивости платформы. Если платформа неусточива то в ней не будет большого смысла.

---

спасибо, учту.... мне казалось 15 достаточно....
тогда ноги такие же как каркас, а крепления 25....

еще желательно учесть размер квадрата совместимый с прибамбасами от фирменных ящиков, т.к. самому не все легко можно сделать!

Цитата:

---

Автор оригинала Игорь М
еще желательно учесть размер квадрата совместимый с прибамбасами от фирменных ящиков, т.к. самому не все легко можно сделать!

---

да хорошо бы конечно, только приходится выбирать из тех сечений, какие есть. Вроде ноги у брэндов и есть 15-20 мм...

2 Dron_p: а стальные там есть?

У меня в плане делать угловые соединения из квадрата 25 толщиной 2, а всё остальное - из 20 той же толщины и всё это из стального профиля. От алюминия полностью отказался. Куплю хозяйственную тележку и буду заодно на ней сам ящик таскать (и не только) - я подумал, что всё-таки я не Шива - рук у меня всего две, и так будет гораздо проще(в одной руке - лямка от чехла, в другой - тележка, всё остальное - в рюкзаке, причём сравнительно небольшом). Проблемы с весом будут присутствовать только в момент залезания в транспорт. В конце концов как же без тележки за рыбой ходить :)
Это когда маленький был - с ведёрком ходил, а сейчас пора бы уже что-нибудь посерьёзнее... :) Надо только тележку с большими колёсами брать, чтобы не было проблем с пересечённой местностью...

Кстати, ещё один факт в пользу тележки: неважно стальные-ли или алюминевые прутья высовываются из рюкзака, они всё равно достаточно сильно ударят прямо по затылку, если случайно упасть, а от этого никто не застрахован.

Если у кого есть опыт катания снастей на тележке - скажите своё мнение, пожалуйста!

Цитата:

---

Автор оригинала Dron_p
...из алюминия (сваркой или болтами)...

---

Про сварку алюминия уже писалось, см. ниже.
Про болты: даже от маленького отверстия сильно падает прочность, именно поэтому, согнув руками пару профилей для теста, я и отказался от алюминия вообще. А если дырок будет много - под разную высоту? С алюминиевыми ногами, мне кажется, нужно делать или хомуты или барашки (собственно, все бренды, которые я видел - на барашках), иначе надо брать очень широкий и тостостенный профиль, а он по весу уже будет как тонкий стальной.

Цитата:

---

Автор оригинала Dron_p
Надеюсь не слишком утяжелит.

---

Просто рассчитайте вес, ничего же сложного в этом нет. Зато будете знать перед тем, как варганить, что примерно получится.

...и ещё 3 момента:
1) вариант с барашком подразумевает наличие резьбы на внешнем профиле, а о какой прочной резьбе может идти речь при алюминевом профиле 2мм?
2) Внешний и внутренний профили должны плотно друг в друга входить и не болтаться, иначе Вы будете на этой платформе как клоун в цирке, который стоит на нескольких цилиндрах :). Не забудьте проверить это перед покупкой. Качественно нарастить будет достаточно проблематично, собственно, даже не представляю как это можно будет сделать. На мой взгляд, найти/подобрать нормально подходящие для этого профили и есть главная проблема всего мероприятия.
3) Я тоже делаю высоту профиля, в который вставляется нога, 10 см. Есть у кого-нибудь мнения о достаточности этой длины или об её избыточности (вш. 25, вн. 20)?

Вообщем, творческий поиск оптимального решения продолжается. :)
Проектируемая платформа окончательно превратилась в подобие ящиков с навесками: шесть ног, два уровня (для ящика, расширенная до метра для удобства расположения кроме ящика ёмкости для докорма, коробок с насадками и т.д. и для ног), держатели под удилище, садок и подсак. Полностью стальная она потянет примерно на 15 кг (кстати, вычитал, что поностью укомплектованные миловские ящики весят так же и даже больше). Видел трабукковскую платформу - в ней рама сделана из алюминевого угла со сторонами 5-6 и толщиной порядка 4 мм.
Вообщем, решил немного вернуться к рассмотрению варианта с алюминевыми деталями - думаю, что можно будет скинуть килограм 7-8 веса.
Кстати, к вопросу о достаточной высоте внешнего профиля для крепления ног: в рассмотренной платформе это были квадраты с такой же высотой, как и у бортов (5-6 см) на барашках. Смотрел фотки миловских ящиков - там примерно то же самое. Вопрос к владельцам подобных вещей: как Вы оцениваете жёсткость этого соединения?
И ещё один вопрос возник, когда я попытался приляпать к чертежу платформы стойки под несколько удилищ (безрезультатно :/): какие есть решения в этой области, как это сделано, например, у мило? На отдельных ногах?

А зачем под ноги подставку мастерить ? Так нельзя разве ?
В натуре сделал что-нибудь или только проекты ?
Не думал уголки трубками заменить: если аллюминевые, то намного будут жестче. А крепления разные там - болт с гайкой.

А зачем под ноги подставку мастерить ? Так нельзя разве ?
Как-нибудь так? (Что-то мне Масяня сразу вспомнилась... :) )
Имеется ввиду, что ноги на земле или для ног и для ящика один уровень?
На земле - неудобно, а весной и осенью ещё и холодно. На одном уровне: мне не нужен ящик высотой 40 см: и носить неудобно, и класть туда, по сути, ничего не нужно, кроме оснасток и некоторых запчастей вроде коробки с грузилами и поводочницы. Плюс к этому передний край платформы получается слишком высоко от земли, при условии, что есть скат в сторону воды, а это - 99,9 процентов случаев. Поэтому и делаю уровень для ящика выше на 20 см.
Конструкция-то разборная - на объёме носимых вещей это не оттражается...
Плюс - лишний повод сделать две дополнительные ноги и попилить пополам фанерку(хотя для неё у меня были решения и более "складнЫе")...

В натуре сделал что-нибудь или только проекты ?
Вот решил, что это нужно и теперь думаю, как это лучше сделать.

Не думал уголки трубками заменить: если аллюминевые, то намного будут жестче. А крепления разные там - болт с гайкой.
Я не видел алюминевых трубок достаточной толщины для достижения прочности при длине 60 см и нагрузке 80 кг. К тому же, болтик с гайкой, похоже, единственный доступный вариант крепления трубок с чем-либо, а он меня не устраивает из-за скорости сборки, жёсткости крепления и его прочности-надёжности-долговечности.

Я и думал, что это у тебя будет просто ящик (этакая "тумба" с ногами), на который сесть можно и внутрь напихать чего-нибудь.

Я тут придумал, чтобы ящик был легкий, и его не сдувало, вместо ножек сделать "салазки" из уголка, а в нем отверстия, и "прибивать" это все к земле чем-нибудь (взять шпунтики 20-30см). Вот !

посмотри варианту еще по ссылке
http://www.matchfishing.ru/techniks/prinadl.285.php

Настоятельно рекомендую лавочку между задними ножками платформы. Отпадает необходимость и в ящике, и в подножке.
Лавка имеет сквозные отверстия, т.е. регулируется по высоте.

Ещё раз провёл переосмысление всех моментов и пришёл к тому... что содрал у мило и других конструкцию их модульных ящиков :)
Задумывалась платформа, потом стала полуящиком, а теперь самый натуральный ящик :)
А началось с того, что я понял, что найти обычный пластмассовый ящик с выдвигающимися вбок полками будет невероятно трудно, и что скорее всего его придёться делать самому. Потом и вспомнились миловские ящики... В итоге мой мой вариант стал очень на них похож, только раза в полтора относительно оригиналов раздался вширь и немного вглубь, появилась более прочная рама, более удобная, на мой взгляд, конвертабельность для транспортировки, и при всём при этом сохранилась их идея модульности, когда на четыре штырька (ноги) можно один на другой наставить полки и проч., а сверху бахнуть седалище (фиксируемое барашками).
Выдвигающиеся полки тоже продумал, так что осталось дождаться удобного момента для выезда на строительный рынок.
:)

P.S. Долго просидев над рассмотрением проблемы устойчивости различных конструкций на наклонной плоскости учитывая стоящего сверху и резко двигающегося на разных местах конструкции человека, пришёл к выводу, что колышки в землю и верёвка (как для палатки, только в миниатюре) - один из самых простый и действенных решений. По крайней мере технологически более простое чем, например, ноги, расставленные в стороны (как у многих табуреток), когда надо постараться чтобы сделать прочными и жёсткими. Так что по-моему зря Вы смеётесь...

Алюминиевый профиль есть всегда вот здесь www.pilotmc.ru
Правда в розницу его продают только по субботам...
А вот если-бы я стал делать платформу то для большей устойчивости и прочности мастерил-бы ее на 6 ногах

Совет в догонкууууууу ! :)

Чтобы ноги платформы не скользили, можно в них вставить резиновые рессорные втулки. То же и сверху, чтоб не больно ушибаться.

Вариант крепления ноги в квадратном стальном профиле.
Если есть вопросы, готов ответить.

2Pinochet: адрес не открывается :(
2Nodin: спасибо, только вот я наоборот думаю как внизу заострить чтобы в землю втыкаться... :)

P.S. Посчитал - 10,5 кг получается... Видно, не обойтись мне без тележки. А может прям к ящику колёса приделать?... :D

Цитата:

---

Автор оригинала _Сергей_
я наоборот думаю как внизу заострить чтобы в землю втыкаться

---

Конструкция пятки ноги должна быть суставно-подвижной, чтобы подошва пятки повторяла наклон грунта.
Затачивать нельзя, иначе потом не вытащишь из мягкого грунта.
Могу набросать эскиз подвижной пятки.

2Pinochet: А у меня в конструкции именно 6 ног: подставка под ноги будет на реальной стальной раме, на которую моно будет встать и попрыгать, а не просто ножки опереть. Надеюсь, что конструкция получится не только на бумаге, но и "на железе" жёсткой, и эти ноги тоже будут нормально работать. В крайнем случае можно будет поставить пару диагональных лёгких подпорок...

Цитата:

---

Автор оригинала _Сергей_
спасибо, только вот я наоборот думаю как внизу заострить чтобы в землю втыкаться... :

---

Учти, что в жизни рыбака встречаются ещё и каналы с каменистым берегом, и бетонные набережные как прямые, так и наклонные, и чисто песчаные берега прудов, карьеров и водохранилищ. А то заостришь, и будет у тебя ящик для тепличных условий(грунт определённой плотности с определённым наклоном). В общем, посмотри на фирменные ящики более внимательно, лучше живьём. И подумай как следует, почему делают именно так, а не иначе. А когда поймёшь, тогда и совершенствуй. А то оконфузишься.

2Egor: не знаю, не знаю: лучше их выковыривать, чем искупаться вместе со снастями, кувырнувшись в реку после того как слишком сильно потянулся куда-нибудь за края всей конструкции. А вообще, собираюсь сделать из уголка лёгкие накладки на ноги (квадратный профиль 5 см высотой большего диаметра, чем у ноги, которая, собственно, в него вставляется, а внизу у него в четыре стороны смотрят обрезки уголков) - думаю, этого будет достаточно потому, что имея под рукой кучу железяк примять квадрат земли 5х5 см завсегда можно.

С наклонным бетоном действительно не знаю что делать. И не думаю, что шарнирные "ботинки" фирменных ящиков спасают от сползания всей конструкции.

P.S. Да я так просто сказал про заточку, скорей имел ввиду, что есть мысли, что надо предусмотреть случаи, когда будет полезно втыкаться в грунт :)

Цитата:

---

Автор оригинала AlexS

В общем, посмотри на фирменные ящики более внимательно, лучше живьём. И подумай как следует, почему делают именно так, а не иначе. А когда поймёшь, тогда и совершенствуй. А то оконфузишься.

---

Оооочень правильные слова.

Правильный адрес http://www.pilotms.ru/left0.htm

Цитата:

---

Автор оригинала _Сергей_
С наклонным бетоном действительно не знаю что делать. И не думаю, что шарнирные "ботинки" фирменных ящиков спасают от сползания всей конструкции.

---

ты будешь смеятся но они спасают!
есть опыт сидения на бетонных наклонных плитах.

Спасти ситуацию от сползания - затачиванием - не получится... Делай шарнирно-суставные пятки, а 6 ног физически не позволят тебе сползти по плитам... я пробовал ставить на плиты... ящик стоял прочно... правда я вешу 100 кг и меня к земле нехило притягивает.....

Ясно, буду думать.
Посмотрю ещё сколько стоят, например, миловские ноги по отдельности, может и не буду думать... :)

2Pinochet: По второму адресу, который Вы дали, открывается сайт современной российской поэзии, посвященный светлой памяти Башлачёва :)

2Egor: Не могли бы Вы опубликовать свои соображения по поводу шарнирной (или, может, псевдошарнирной) конструкции?

2Pinochet & Rainbow: а какой примерно был угол наклона плит?

http://www.pilotms.ru/left0.htm

С точностью до градуса сказать конечно не смогу но на вскидку - около 30-35 градусов.. Учитывай такой факт что бетон в массе своей на водоемах не такой уж гладкий.... и платформа все равно найдет за что зацепиться...

Кстати: всю прошлую зиму я ездил на МР- осваивал штекер... Так в мороз ящик приходилось ставить на обледеневший склон, на котором устоять человеку было сложновато... а ящик плотно стоял и не скатывался в воду...а в некоторых местах там берег крутоват....

Но во всех случаях пара ног всё равно была на более-менее горизонтальной плоскости или нет?
Ещё один вопрос возник: насколько по Вашему необходимо именно шарнирное соединение, не достаточно ли просто возможности наклоняться взад-вперёд, или обязательно надо и в стороны тоже и не только?

На мой взгляд - достаточно взад-вперед... Хотя я не такой большой специалист. И как будет лучше точно не знаю, но у большинства производителей пятки двигаются вперед-назад.....

Цитата:

---

Автор оригинала _Сергей_
2Egor: Не могли бы Вы опубликовать свои соображения по поводу шарнирной (или, может, псевдошарнирной) конструкции?

---

Это как возможный вариант решения проблемы. Если нога круглая, то шарниру достаточно иметь степень свободы только в одной плоскости. Ведь ногу можно повернуть вокруг своей оси и найти правильную плоскость соприкосновения подошвы с поверхностью. Включи свое инженерное мышление и попробуй придумать что-нить проще. На эскизе показан шарнир с полной степенью свободы, пригодный для квадратного профиля ноги.
Советую посмотреть фото архивы. Там где-то есть снимки ящиков, или платформ на наклонном бетонном берегу во время соревнований.

Цитата:

---

Но во всех случаях пара ног всё равно была на более-менее горизонтальной плоскости или нет?

---

Совсем необязатерьно

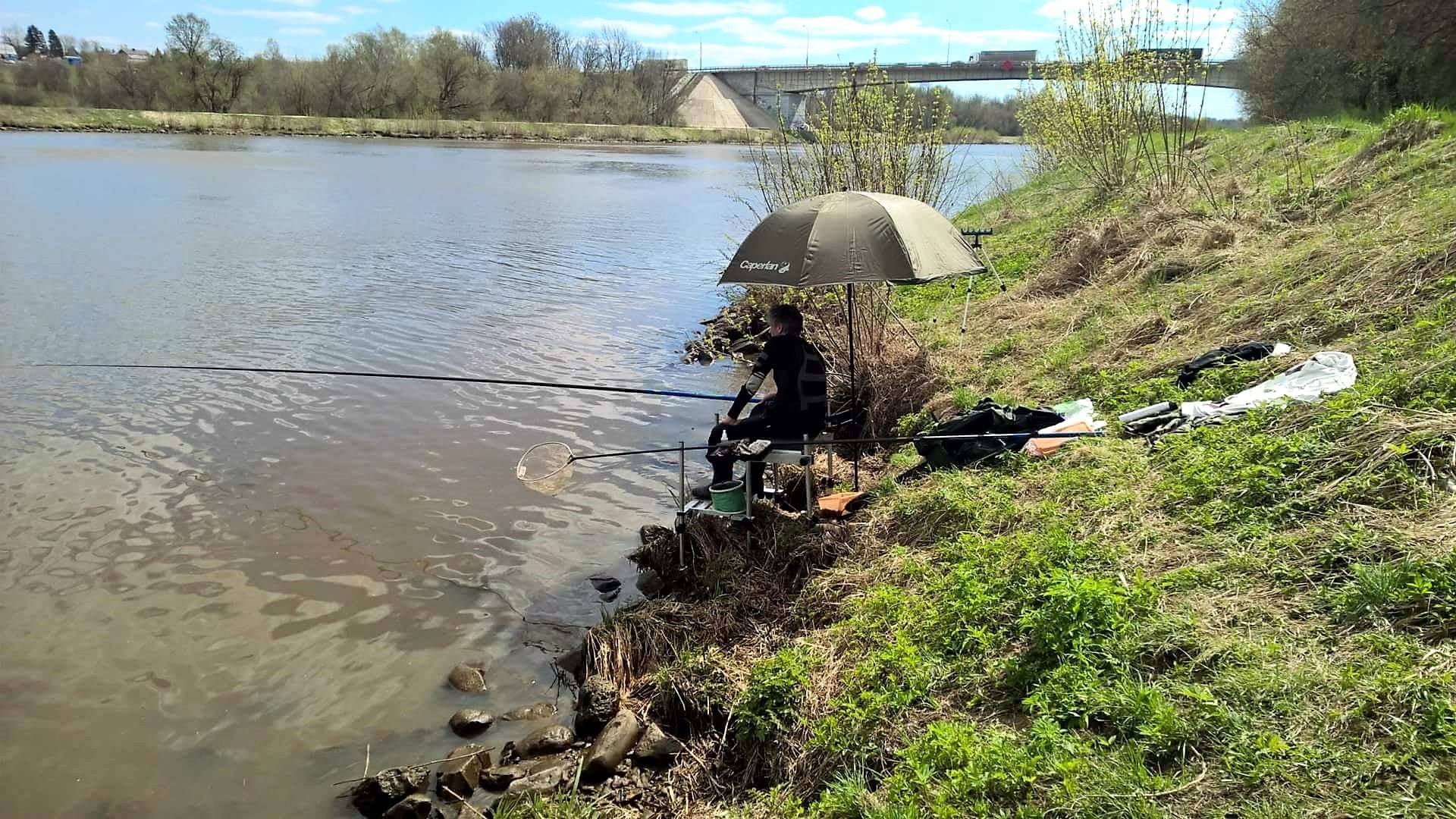

Вот фотка (с точностью до градуса ;) )
Обратите внимание: передние ноги в воде, а там -- очччень скользкие водоросли. И всё равно стоит, блин!

Сообщите, пожалуйста, диаметр трубки и её толщину.
Нигде не могу найти квадратные профили со стороной 15-25мм и толщиной более 2мм, но нашёл трубку 22мм толщиной 3,5мм, а по поводу неё есть сомнения, можно её продавить/деформировать барашком или нет...

Вообще, на самом деле есть ключевой вопрос: какой профиль, с каким размером стороны/диаметром, и какой толщиной стенок у Вашей платформы/ящика? Достаточно ли их, может, есть рекомендации?

Я по совету Егора посмотрел фотоальбом и видел там то, на что просто страшно смотреть. Уклон градусов 35-40, впереди - только глубина, и все ноги на склоне(может, правда, чего не разглядел на фотке, напрмер, альпинистского троса :) ).
Я на такую конструкцию не полез бы - плаваю неважнецки :cool: А на фотке мужик и сидит, и стоит и ведь чёрт знает что ещё за кадром осталось...

...забыл про бетон сказать...

Не знаю как там насчет всяких башмаков и шарниров, но на наклонном бетоне я бы на платформу не сел никогда без страховки(особенно на самодельную). Просто взять пару шпагатиков и привязать платформу сзади к деревцам, или просто колышки вбить. Это целеообразно сделать по двум причинам:
- уж если вы тащите с собой платформу, то предполагайте располагаться комфортно, не перемещаясь, и страховочка много времени не займет
- самодельные варианты часто не лишены некоторых недостатков, поэтому страховка будет смотреться не так безобразно, особенно если позволит уменьшить трудоемкость изготовления и массу конструкции.

P.S.: Да и вообще мало ли что, а пи#######ся в воду с удочкой, всем содержимым платформы, да ещё чтоб она тебя придавила сверху я бы очень не хотел (потом нырять и шарить удочку на дне канала).

Привет всем.

Имею опыт изготовления ящика своими руками из алюминиевого профиля. В качестве исходной информации использовал каталоги Milo и Trabbucco. Точной копии не получилось, но, отловив сезон остался доволен. Некоторые вещи дорабатывал на ходу совершенствуя существующую модель. Столкнулся с теми же проблемами, что здесь обсуждались. Мне кажется я их решил.
Наконец-то в мои руки попал цифровой фотоаппарат. Прошу разрешения модератора похвастать фотками. Их 9 штук, общий размер 350к по 30-45к каждая. Агрегат заснят в развернутом виде, собранном компактном и упакованном (я сшил вариант CarryAllBag для переноски ящика).
Как я смогу это сделать ?

Алексей Финеев,
Ярославль.

Интересно посмотреть!

P.S. Наконец, нашёл время начать проектировать на компе, так что на днях тоже выдам "фотки" (с увеличенными ключевыми моментами) того, что пока надумал и собираюсь ближе к февралю воплощать в жизнь.

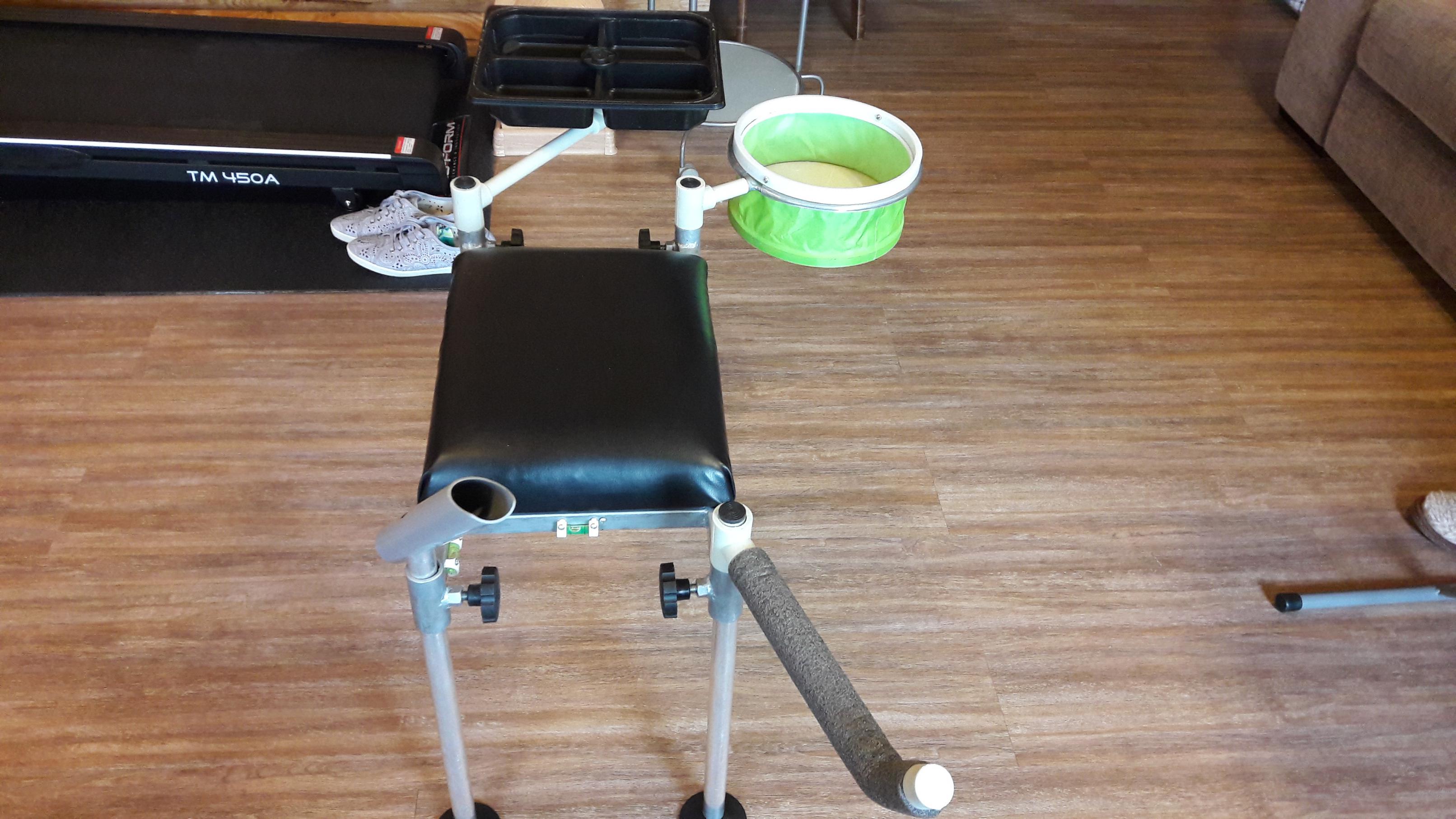

Фото1

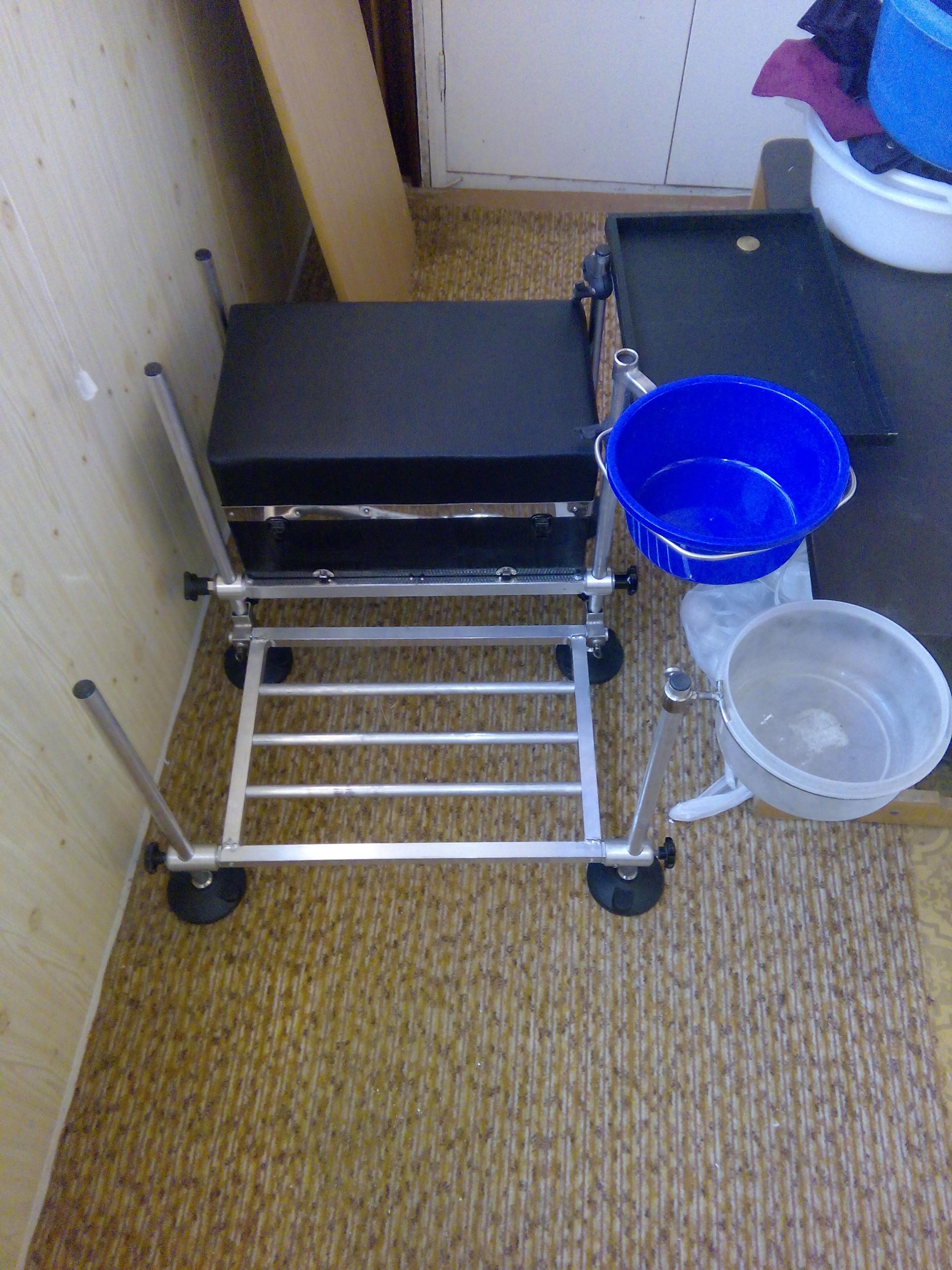

Фото2
Фото3
Фото4

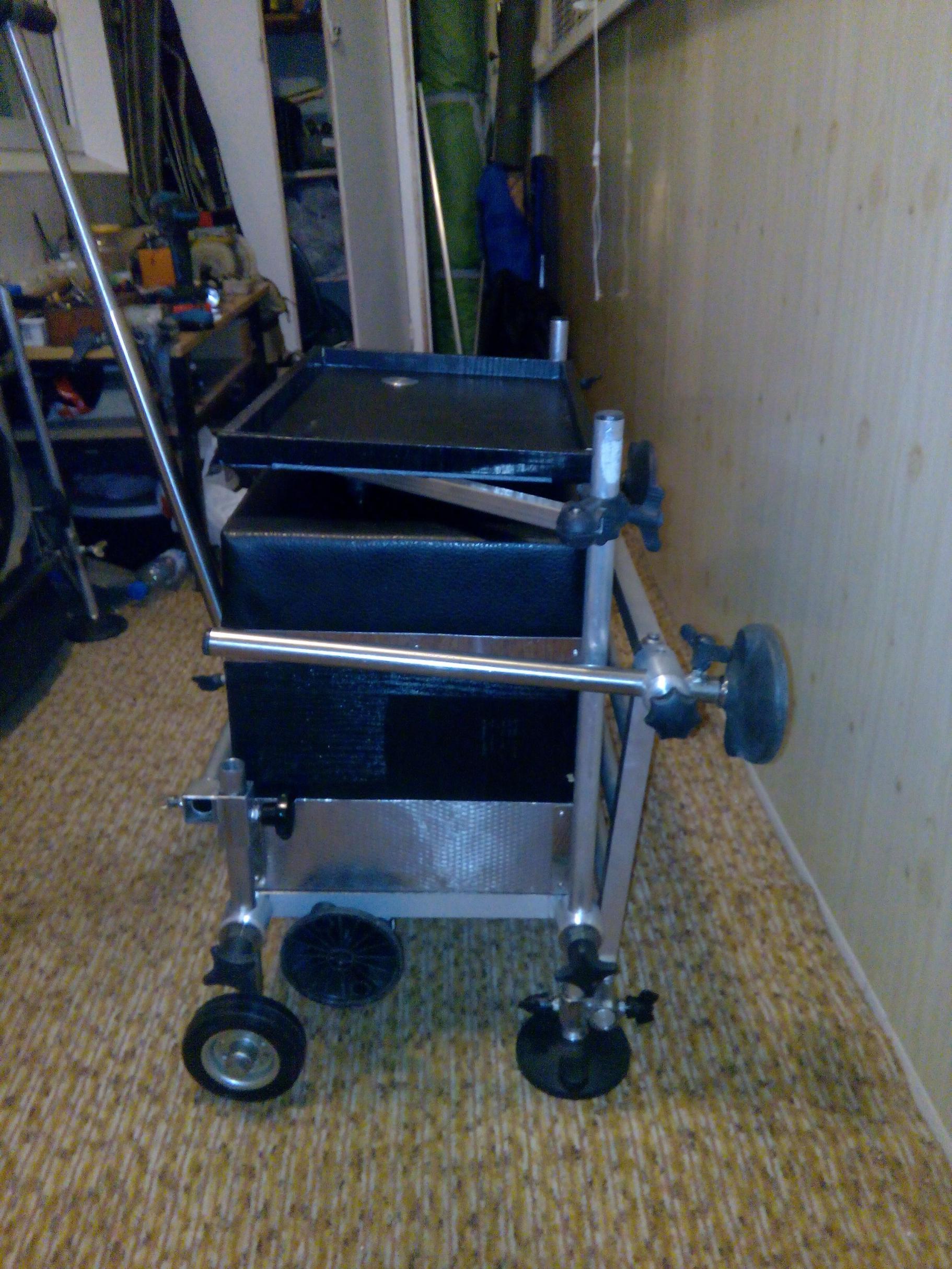

Фото5

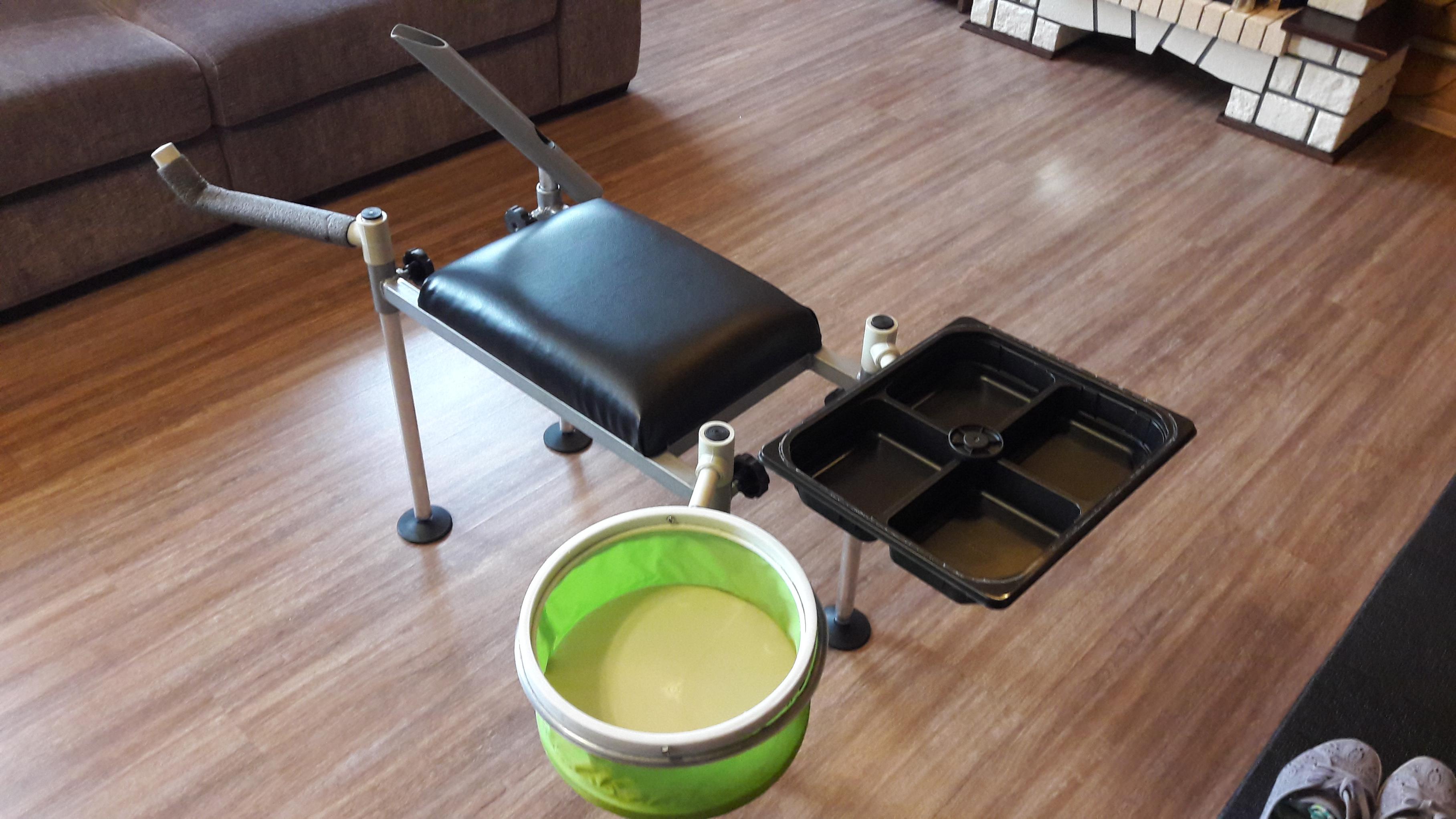

Фото6

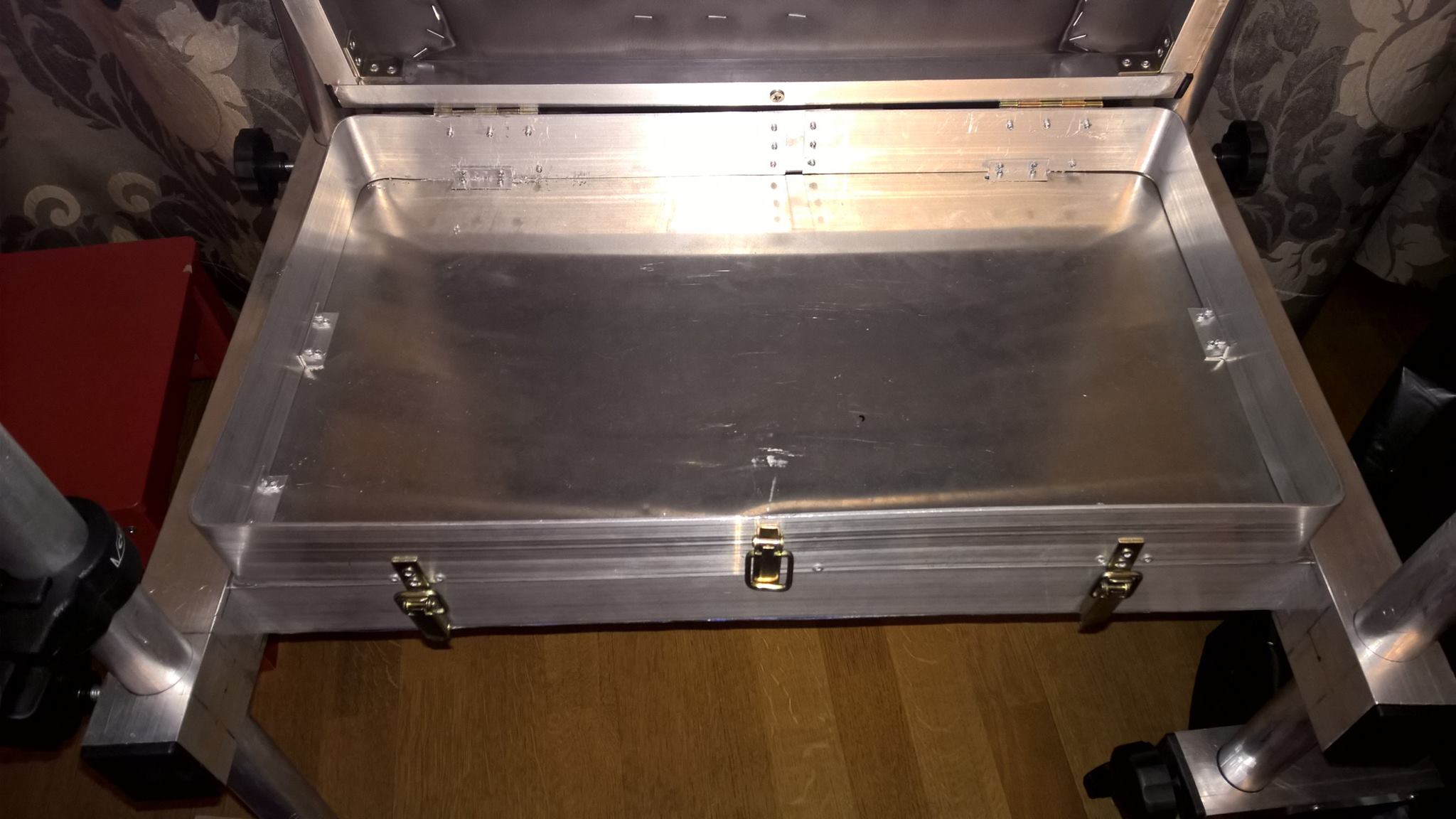

Фото7

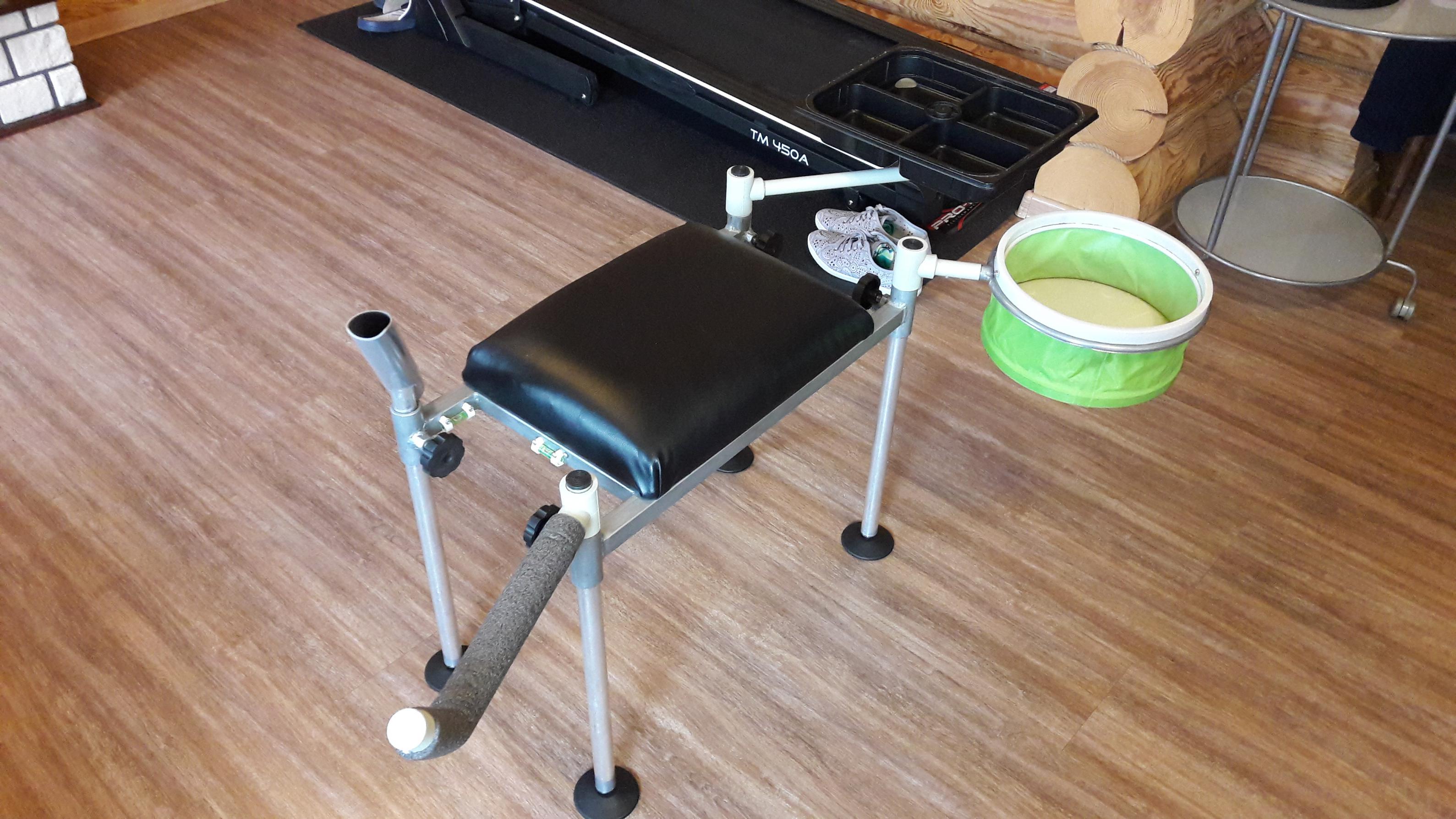

Фото8
Фото9

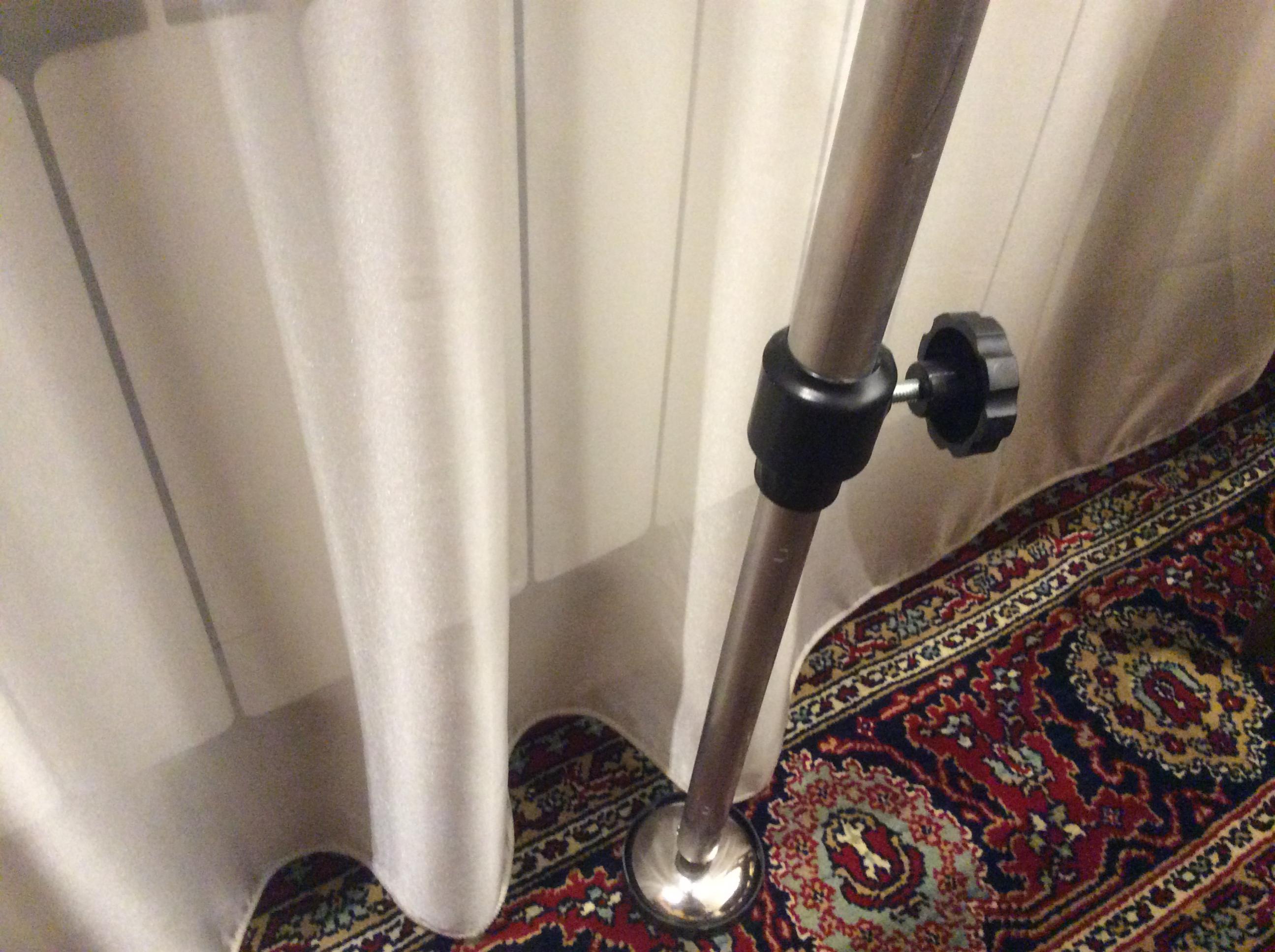

На Фото5 хорошо видно соединение стойки и пятки ноги. Это соединение с ограниченной степенью свободы, но если стойка ноги может вращаться вокруг своей оси при установке на грунте, то даже этой степени свободы вполне хватит, чтобы установит пятку на наклонном грунте. Диаметр пятки очень удачный.
Единственное замечание:
Подошва пятки не резиновая, поэтому на наклонном бетонном берегу такая пятка будет сползать по уклону. Для грунта это не так критично, но тоже могут быть проблемы.
В качестве резиновой подошвы подойдет резиновый коврик (5 – 10мм толщиной) который можно взять перед соседской входной дверью. :p

Круто!
А сколько сия конструкция весит? (в транспортном состоянии)
И ещё: как себя ведут металлические пятки на неровной твёрдой поверхности (бетон, камни, особенно наклонный бетон)?

[QUOTE]Автор оригинала Egor
[B]На Фото5 хорошо видно соединение стойки и пятки ноги. Это соединение с ограниченной степенью свободы, но если стойка ноги может вращаться
**** может
Единственное замечание:
Подошва пятки не резиновая, поэтому на наклонном бетонном берегу такая пятка будет сползать по уклону.
***** На бетоне я пятки ставлю не все, маленькая площадь контакта и неровный бетон прекрасно держат.

Самый противный берег это мокрая глина с постоянным уклоном. Вся конструкция от частых вибраций в процессе активного лова плавно ползет вниз. Вот тут я приноровился в отверстия пятки вбивать алюминевые колышки.


Вес оцениваю в районе 12-14 кг с начинкой (оснастки, поплавки, поводошницы,глубомеры....... все храню в нем и на рыбалке и дома)

Цитата:

---

Автор оригинала Воблер
На бетоне я пятки ставлю не все, маленькая площадь контакта и неровный бетон прекрасно держат.

Самый противный берег это мокрая глина с постоянным уклоном. Вся конструкция от частых вибраций в процессе активного лова плавно ползет вниз. Вот тут я приноровился в отверстия пятки вбивать алюминевые колышки.

---

Интересные технические решения!
Самоделкиным рекомендую учесть при конструировании.

Учли!
Спасибо за фотки!
Свои картинки пока не дам: как увидел в 3D - решил многое передлать. Отдельное спасибо AlexS и Egor за дополнительное напоминание об осмыслении технических решений фирменных ящиков :).

Позвольте несколько вопросов:
1) из чего рама и ноги (материал, сторона, сечение, крепления - вообщем, подробности :) ) и какой у них запас прочности/устойчивости?
2) под каким максимальным углом поверхности конструкция стоит устойчиво?
3) коробки из оргстекла?
4) из чего каркас сидения (то, где коробки, а не мягкая часть)?
5) насколько реально расшатать конструкцию из стороны в сторону, сидя на ней?

Спасибо!

Рама алюминиевый сплав, боковины Т образный швеллер с пазом для крепежа ( буквой П с загнутыми вовнутрь ножками) поперечины П – образный швеллер. Все толстое 2.5-3 мм – но легкое. Не покупал, уже было со времен СССР.
Ножки алюминиевые круглые телескопические наружная секция 19 мм и внутренняя секция 16 мм (подойдут палки от лыж, но есть и в продаже). Наружные винтом продавливать нельзя – всю конструкцию клинит. Я торможу внутреннюю секцию через отверстие в наружной.
Вся крупная резьба нарезается на стальных пластинах, которые потом крепятся к алюминию, можно многочисленными винтиками , но это вариант уже стационарный закручивается один раз(см рис 5). Под нагрузкой да с песочком алюминиевая резьба не живет.
Углы установки использовал до самых экстремальных. С вещами по такому склону либо на заднице, либо на карачках. Регулируя высоту ног добиваюсь вертикального стояния ящика и все.

Сам ящик с коробками – это самое простое. В фирме изготавливающей торговое оборудование купил аллюм. профили для витрин, замки, крестовины. Дальше просто отпиливаешь, сверлишь, стягиваешь. Пазы для остекления есть, там где пространство для полочек делаешь пропуск, забивая паз полоской оргстекла. Направляющие для полочек снизу и сверху из алюминиевого уголка 10х10 в угловом пазу вертикальной стойки полоски из оргстекла с пропилами – направляющие вставлены как раз туда. Высоту стоек подгонять просто – подпилил оргстекло и порядок. Полки из оргстекла клееные дихрорэтаном и для прочности стянутые микро саморезами (хрен найдешь такие- разве распотрошить 10 мобильников)

Сиденье тот же скругленный витринный профиль в магазине застекленный верх прилавка именно такой. Только вместо стекла мощная текстолитовая плита сверху на нее наклеен толстый слой пенополиэтилена.

Вся конструкция жесткая но быстроразборная. Ножки снизу креплю к платформе сверху к ящику. Получаю паралелипипед затянутый креплениями в 8 точках.

Самый главный недостаток конструкции – слабая повторяемость, второй такой я сделать бы не смог. Нет более материала и того количества времени, что было потрачено.

Ты не оценивал себистоимость своего изделия по материалам?

Всё понял.

Если грубо, то, похоже, от тысячи до двух.

Куплены были трубки 19 мм, витринный профиль прямоуг. и закругленный куски по 3м - осталось дофига (сделаю столик). Замки, крестовины для профиля. Пузырек дихлорэтана.
Потратил 1200.
Но под рукой была масса никому не нужных но полезных материалов. Оргстекло, лыжные палки, пенополиэтилен, толстые алюм. швеллеры, болты, эбоксидка для отливки ручек. Покупая все это можно выбраться за сумму 2000.

2Rainbow:
А что, посетила мысль о массовом/серийном производстве? :)

2Воблер:
А почему само сиденье из пенополиэтилена? Из-за того, что он просто был под рукой? У меня, например, в плане сделать деревянную раму, сверху фанерка и толстый слой поролона (~4см), обивается дерьмантином, т.е. получается ещё один ящик с откидной/съёмной крышкой (внизу - ещё одна фанерка).

>>А почему само сиденье из пенополиэтилена? Из-за того, что он просто был под рукой?

Да оно просто было под рукой и бесплатно.

1) Возникла такая мысль: а что, если уйти от фирменных конструкций немного в сторону расширения площади для создания лучшей устойчивости и сделать что-то вроде ящика, который переносится в руке и устанавливается уже на месте на раму из длинных (около метра) горизонтальных трубок(?), к концам которых и крепятся ноги, причём как ноги, так и эти трубки, составляющие раму, переносятся в чехле с удилищами (в своём отделении)?
Вообщем, вопрос такой: достаточно ли Вам той устойчивости, которую даёт площадь установки Вашего фирменного(?) ящика?

2) Какой способ крепления алюминевых конструкций в своих самодельных ящиках Вы применяете? Неужто болты? Я всё равно склоняюсь к стальной раме (возможно, сварной).

Цитата:

---

Автор оригинала _Сергей_
1) Возникла такая мысль: а что, если уйти от фирменных конструкций немного в сторону расширения площади
................ ноги, так и эти трубки, составляющие раму, переносятся в чехле с удилищами (в своём отделении)?
Вообщем, вопрос такой: достаточно ли Вам той устойчивости, которую даёт площадь установки Вашего фирменного(?) ящика?

2) .... Неужто болты? Я всё равно склоняюсь к стальной раме (возможно, сварной).

---

1. Можно и так, но жесткая компактная конструкция фирменного(?) ящика позволяет привести его боевое состояние за краткий промежуток времени. А устойчивость фирменных ящиков проверена и не вызывает опасений.
2. Винты 4 и 5 мм. Жесткость достигается не прочностью одного соединения. Большое количество точек соединения держит всю конструкцию гораздо лучше.
Алюминевые конструкции весят и без того не мало а сталь утяжелит агрегат.

Ясно, спасибо, будем думать...

Цитата:

---

Автор оригинала _Сергей_
Вообщем, вопрос такой: достаточно ли Вам той устойчивости, которую даёт площадь установки Вашего фирменного(?) ящика?

---

Ответ: Если взять Миловский Ящик- устойчивости недостаточно( другие не пробовал.
Исключение состоявляет ящик Rive у которого потрясяющая устойчивость. Она достигается тем
1. Платформа с ящик состояляют почти единое целое
2. ящик сделан на очень толстых ногах.

2RainBow: А больше ли у этого райвевского ящика площадь установки, чем у миловских, хотябы визуально?
2All: А стоит ли заморачиваться на тему того, чтобы сделать ноги не по прямоугольному периметру, а по шестиугольному? Насколько сильно имеет место проблема раскачки в стороны?

Цитата:

---

Автор оригинала _Сергей_
2RainBow: А больше ли у этого райвевского ящика площадь установки, чем у миловских, хотябы визуально?
2All: А стоит ли заморачиваться на тему того, чтобы сделать ноги не по прямоугольному периметру, а по шестиугольному? Насколько сильно имеет место проблема раскачки в стороны?

---

http://www.7pech.com/img7p/riv/RIV0341.JPG
посмотри на картинке...
по площади не думаю что существенно больше

Цитата:

---

Автор оригинала RainBow

http://www.7pech.com/img7p/riv/RIV0341.JPG
посмотри на картинке...
по площади не думаю что существенно больше

---

а вот базовый- которыми большинство спортсменов в европе пользуется
http://www.7pech.com/img7p/riv/RIV0261.JPG

Спасибо, изучаю!

Странно всё-таки, почему все фирменные ящики такие высокие? Я наоборот стараюсь всю конструкцию приземлить, чтобы меньше была длина, а соответственно износ ног и прочнее и собраннее была вся конструкция, а у этих ящиков даже подставка для ног не опущена на уровень ниже основной рамы... Может, это под английские газоны?..
Определённо надо как следует под себя всё промерить и выкинуть лишнюю универсализацию... И вообще, сделать наборы коротких и длинных ног и брать с собой только те, которые нужны.

Где-то на форуме я читал, что ящик должен быть высоким. Насколько я понимаю, это нужно для штекера в случае, если сзади горка, это так?

Имхо, ноги длинные, чтоб можно было учесть угол склона. Например, если градусов 45, так задние в рабочем положении будут очень короткими, а передние наоборот.

Сергей!
Чтобы уберечь себя от возможных конструкторских ошибок я бы рекомендовал тебе повременить с изготовлением и посмотреть на изделия в живье и на водоеме, с различным уклоном берега и его покрытием (глина, болотце, камни, зыбучий песок).
Уверен, что многие вещи ты себе еще не представляешь.
Для самоделки наиболее простой вариант – это все же платформа на 4-х ногах и обычный зимний рыболовный ящик. 4-х ног платформы вполне достаточно, чтобы разместить на них все необходимые аксессуары.
Установить 6 ног на наклонном каменистом берегу тоже не просто. Со временем камушки под ножками от постоянного ерзания сдвигаются и весовая нагрузка становится плохо распределенной по ногам. Приходится снова регулировать такую ногу.
Я тебе уже как-то писал. Лучше один раз увидеть, а еще лучше пощупать, а еще лучше посидеть и немного половить на изделии.

Цитата:

---

Автор оригинала _Сергей_
Где-то на форуме я читал, что ящик должен быть высоким. Насколько я понимаю, это нужно для штекера в случае, если сзади горка, это так?

---

НЕ ТАК
Высоким должно быть сидение относительно подставки для ног.
а чем ниже сидит ящик тем он устойчивее это праивльно.
Про высокие ноги тебе правильносказали чтоб были варианты при установке

Предположим, высота ящика - 20 см (это две полки по 5 и одна 10). Мне удобно сидеть на высоте чуть больше 40 см, соответственно, подставка под ноги прицепляется на 20 см ниже рамы ящика (остальные несколько см даст мягкое сидение). Ящик широкий (60 см), поэтому делать вынесенные ноги не имеет смысла (а навески цепляются за сам ящик), соответственно внешним профилем ног можно сделать вертикальные стороны рамы ящика: задние ноги сидят в 20 см, передние углы ящика сразу делаю больше вниз на 20 см - средние ноги сидят в 40 см, и делаем такой же внешний профиль 20 см под каждую переднюю ногу и прицепляем к низу подставки и направляем вниз. Если посмотреть на это дело сбоку, то получается, что задние ноги вылезают сразу из ящика (в большинстве углов установки они нужны минимально короткие), точка выхода средних находится на 20 см ниже, а передних - на все 40. Таким образом сразу вся конструкция становится более прижатой к земле и не так катастрофически вырастает длина средних и передних ног на склонах около 45 градусов.
Согласитесь, что чаще всего приходится ловить на склонах 15-30 градусов и эта конструкция как раз на это и рассчитана.
При установке на ровную поверхность подставка для ног вообще не ставится - надо только проектировать навески так, чтобы они не вешались на неё (у меня это замечательно получилось).

Кстати, решил всё-таки делать углы-узлы стальными, а все передогодки - алюминевыми.

2Egor: на водоёме посидеть не удалось, но рассмотрел разные конструкции со всех сторон и на фото и вживую, в конце-концов всё равно что-то придётся доделывать, да и цена всей переделки не так велика. К тому же я не стремлюсь сделать супер-универсальную вещь, чтобы и в космосе работала, просто делаю конретно под себя и под свои условия. Ведь производители не знают, кто и как будет сидеть на их ящиках, поэтому и делают много универсальных узлов - большинство из них усложняют конструкцию и увеличивают её суммарную хлипкость.
Главное, чтобы базовая конструкция не сложилась, когда я на неё сяду :)

В принципе, для большинства случаев достаточно 60 см для средних и передних ног, можно сделать ещё 4 хоть по метру и брать их с собой по мере надобности.

Цитата:

---

Автор оригинала _Сергей_
можно сделать ещё 4 хоть по метру и брать их с собой по мере надобности.

---

Если на соревновании можно сидеть только у уреза воды, то в реальной любительской рыбалке иногда приходится выдвигаться с ящиком, или платформой на несколько метров в воду по мелководью. Иногда только так можно дотянуться до бровки. Вот где пригодятся более длинные ноги. Уклон дна как правило довольно пологий. Так я сижу на пруду в Жестелево и в аппендиците в Дубне. Это Сергею к сведению.

Вообщем, в этой конструкции можно ещё немного стали лишней отрезать, хотя и так получается, что все стальные детали - порядка 3 кг, и ещё 3 кг - алюминевые ноги, перегородки и навески.

Подумываю о том, чтобы алюминий клепать - что-то мне кажется, что волты раскручиваться будут понемногу, да и соединение сталь-алюминий стальным болтом не очень хорошее...

А что касается ловли "в засидку" на мелководье - учту (ног буду брать много про запас), хотя и не сторонник такой ловли.

Слышал где-то, что при клепке аллюминий теряет свои прочностные свойства - перед изготовлением не мешает проконсультироваться. Если использовать крепление аллюминиевых трубок стальным хомутом, и рассредоточить 2-3 хомута по длине, то при умеренном диаметре будет требуемая прочность и жесткость. Проблема в изготовлении качественных хомутов.

да, забыл, в хомуте ещё штифт надо сделать, чтоб ноги не съезжали

Ноги планировал крепить так:
в стальной квадратный профиль со стороной 25 сечением 2 и высотой 200 (углы рамы) вставляется квадратный алюминевый профиль со стороной 20 и сечением 2 (нога). Прижимаем ногу к одному из углов внешнего профиля - с двух сторон появляются зазоры в 1 мм, в которые вставляются стальные полосы по всей высоте и в двух местах (сверху и снизу) с этих двух боков закрепляются барашками.
Только вот непонятно качество резьбы, которую получится сделать в 2 мм стальной стенке - как бы с этих двух сторон не пришлось бы ещё накладывать стальной уголок...
По идее, каждый барашек держит килограм по 10 (а здесь ещё и увеличена площадь засчёт вставок), так что одна нога будет держать 30-40 кг смело.
А вставки помогут предотвратить проминание алюминевой ноги.

Хомуты есть автомобильные (не только) и разные - делать их самому, наверное, не имеет смысла. Я их видел в первом же хозяственном, в который зашёл.

Да, нормально придумал, 75-80 кг будет держать только так, да и резьба в 2мм стали (не меньше М6 если) - уже прочное соединение, да ещё если не 1-2 болта на ногу ставить, а 3-4.
Только зачем использовать квадратный стальной профиль, когда можно с тем же успехом применить уголок, только со стенками потолще, и также к нему с двух сторон прижимать аллюм. ногу, например через широкие шайбы ?

А хомутики автомобильные непрочные - сразу треснут. Я имел ввиду литую конструкцию в сечении не тоньше 3 мм (как у советских велосипедов руль крепится, ну типа хомут к платформе, а руль - это "нога").

Цитата:

---

Автор оригинала Илья
Только зачем использовать квадратный стальной профиль, когда можно с тем же успехом применить уголок, только со стенками потолще, и также к нему с двух сторон прижимать аллюм. ногу, например через широкие шайбы ?

---

...и просверливать всё насквозь? Что-то не представлю никак себе...

Цитата:

---

Автор оригинала Илья
да ещё если не 1-2 болта на ногу ставить, а 3-4

---

так и будет на каждой ноге по 4 - по 2 с двух боков (на высоте порядка 15-17 см).

Сегодня закупил основные материалы для ящика.
Были с женой на "Мельнице" в самом конце Профы за МКАДом - профили и стальные и алюминевые - какие угодно.
Правда с нас три шкуры содрали - надо в такие места ходить в телогрейке, с "Пегасом" в зубах и разговаривать в стиле "Эй, командир!" :)
Кстати, похоже, не совсем алюминий - местные называли несколько раз дюралью, похоже, что это действительно так, а может и другой какой-то прочный сплав. Квадрат 20 сечением 1.5 чёрта лысого выдержит - но это, собственно, мы ещё проверим :) Дорого - 140 руб за отрезок в 2 метра. Болты-гайки тоже очень дорого. Надо будет потом себестоимость посчитать...
Стальные уголки тоньше 4 мм найти в розницу нереально - купил, но по приходу домой руки чуть не отвалились. Думаю, как всё облегчить без потери жёсткости.
Вообщем, до начала сезона осталось времени чуть-чуть - подготовка идёт по полной.

Скачал картинку по новым модулям для Риве
идея понравилась.
Думаю нечто подобное может сделать почти каждый.
это модуль для хранения поводков раной длинны.
если будет непонятно что да как - я обьясню

кстати нечно подобное есть у сенсаса- но сделано в отдельной коробочке
отсканирую- пришлю

2All: Обратите внимание на основу своего коврика для мышки.
Думаю, что у каждого, кто больше года пользуется компьютером есть откатавшие своё ковры. Толщина самая что ни на есть подходящая. :)

По Рив: не кажется ли Вам, что уж очень они место неэффективно используют? В таких штуках можно было бы раз в десять больше поводков разместить (если я правильно понял схему работы этой штуки из рисунка)...

После того, как будет завершено построение основного каркаса с ногами буду думать над тем, как именно разместить там внутренние ящики.
Долго размышлял и пришёл к такому выводу:
1. Ящик 30х40 высотой 10 - для основной прикормки.
2. Ящик 30х40 высотой 10 - для запасного варианта прикормки и экпериментов. Возможно, со съёмной перегородкой.
Ящики 1 и 2 выдвигаются влево.
3. 4 ящика 30х40 высотой 5 см - под оснастки, инструменты, основной запас насадок и т.д. Выдвигаются вправо, а может и вперёд - вроде место под ногами будет - решу, когда сяду на готовую конструкцию.

Есть ли у Вас советы по этому поводу?

Цитата:

---

Автор оригинала _Сергей_
По Рив: не кажется ли Вам, что уж очень они место неэффективно используют? В таких штуках можно было бы раз в десять больше поводков разместить (если я правильно понял схему работы этой штуки из рисунка)...

---

НА КАЖДЫЙ ИЗ ГВОЗДИКОВ
ставиться до 10-15 поводков(один к одному)
так что место используется очень рационально!

а ниже показаны мотовильца которыми в основном я пользуюсь-
у них 2 недостатка
1. они плывут от прямых солнечных лучей
2. они тяжелые!

1: Насчет первой конструкции РИВ;- что делать если длина поводка будет чуть больше или меньше расст между гвоздями ? Более целесообразно использовать теже два гвоздика, только один из них с тонкой резинкой, котороя будет натягивать поводок (либо промышл констр с пружиной). Зачем нужны "плавники" (пластмассовые штуки торчащие) - чтоб в коробке все это не перемещалось, что-ли ?

2: Юрий, поясните пожалуйста смысл мотовилец на втором рисунке - какие-то странные.

3: Сергей, а что с этим ковриком дальше делать ?

Илья!
Вообще, лучше стараться вязать поводки одинаковой длины - не надо во время ловли при смене поводка корректировать глубину, технику проводки и проч.
Втыкать крючки в пенополиуриетановую подложку (см. коврик для мышки). Разглядите повнимательнее и Вы её увидите (особенно хорошо видно на свёртывающихся мотовильцах).
Только вот с клеем для этой подложки действительно вопрос - нужно чтобы он не поплыл под солнцем.
Кстати, ещё один момент для задумавшихся о создании поводочниц: если недостаточно толщины коврика для мышки, то есть сейчас практически везде туристические циновки из той же пенки - я, например, собираюсь из нескольких её слоёв делать сидение ящика.

Сергей, а как на пенке(коврике) поддерживать поводки постояннол в натяге, если это вообще надо (я думаю, что надо), или крючки какие-нибудь застегивающиеся использовать ? И ещё смущает малая жесткость конструкции.

У меня было 2 года назад так:

пенка приклеена к тонкой(оченьочень) авиационной фанерке на которой с одного конца были пропилы (для петелек), ну а с другой пенополиуретановый коврик.

Цитата:

---

Автор оригинала Илья
1: Насчет первой конструкции РИВ;- что делать если длина поводка будет чуть больше или меньше расст между гвоздями ? Более целесообразно использовать теже два гвоздика, только один из них с тонкой резинкой, котороя будет натягивать поводок (либо промышл констр с пружиной). Зачем нужны "плавники" (пластмассовые штуки торчащие) - чтоб в коробке все это не перемещалось, что-ли ?
2: Юрий, поясните пожалуйста смысл мотовилец на втором рисунке - какие-то странные.

---

1. Риве мотовильца с фиксированной длинной. гравное при изнготовлении делать поводки одинаковой длинны(сложного в этом нет ничего)
На эти гвоздики вешаются один за другим поводки- до 10-20 поводков на каждый гвоздик.
тот конструктор что ты предложил- нецелесообразен.
Плавник необходим для вытаскивания мотовильца их поддона. ну и наверное чтоб по вертикали мотовильца были зафиксированы
2. Я не понял какие мотовилца на втором рисунке Вам не понятны?

2Илья: В том месте, где крючки и есть подкладка из пенки, в которую крючки втыкаются так, чтобы поводок был вытянут. Может, Вы подумали, что втыкать крючки подразумевается в угол этой подкладки - на самом деле просто сверху в любое место.

2RainBow: Конструкцию и её экономичность уловил - думаю, как лучше сделать такой поддон :) Спасибо за инфу!

Цитата:

---

Автор оригинала RainBow

2. Я не понял какие мотовилца на втором рисунке Вам не понятны?

---

Тот рисунок, что с коробочками Sensas - самый нижний футляр; чего там внутри лежит ?

Илья!
Если Вы имеете ввиду полоски - то это и есть полоски из пенки в которые втыкаются крючки, а с другой стороны - куча петелек для крепления поводков(зазубрины видите?). Принцип работы прост, как апельсин - петлю поводка одеваете на его личную петельку и, удерживая поводок в натянутом состоянии, втыкаете его сверху в нужное место подходящей полоски.
Всё это дело сворачивается вместе (как две скреплённых вместе записных книжки) и получается то, что видно чуть повыше - только повыше штуковина подлиннее для более длинных поводков.
Подложка жёсткая, согнуть её случайно надо ещё постараться - если в корки записных книжек вложен картон, то здесь что-то ещё жётсче - или тонкая мет. пластина или пластина из пластмассы.
Цена такого вопроса аж 250-500 руб, к тому же не у всех поводочниц крепкие петельки и не текущий на солнце клей - надо ведь производителям, чтобы в следующем сезоне опять покупали, поэтому и сообщаю про коврики для мышки.

P.S. Полоски не лежат, а приклеены тем самым клеем.

Сказывается опыт работы с "синей" поводочницей :)

Спасибо за подробное объяснение - теперь все понятно !:)

Я брал П образный профиль ширина 30, высота 15 ,толщина металла 1,5 мм, по всей длине профиля поперечные сквозные прорези (такой нашел), педана из 4 поперечин такого профиля держит меня когда я стою без намеков на прогиб. Платформа под ящик из 3 поперечин. Прорези на прочность не влияют, зато помогают при помывке платформы в ванной после рыбалки - вода лучше стекает.

Алексей Финеев, Ярославль.

2 uncle Fedor


По моему она называется Silver, а не Silve и мне кажется проще будет изготовить Россу т.к. просто наварить пластины придеться на профиль и вс е а у Сильвера там не пластины а толстые квадратные и они крепяться к профилю, но если ваша масса за 100 тогда это может и вариант.

Есть простое решение проблемы выступающих частей - большая сумка. Есть фирменные, есть не совсем, да самому такую сшить несложно. С сумкой и глазеть меньше будут, и не будут случайно рассыпаться сложенные части конструкции...

Офуфеть.. :) прикинь, кил 14 веса снаряга, да еще столько же поймал.. а если идти пешком километров 5? :)

Правильный подход, я еще с собой беру спиртовку и поллитровую кружку. Тут же на столике для насадки заваривать кофе и лапшу Доширак. Чтоб ветром не задувало пламя все это рамещаеться в банке из под ананасов с разрезом под ручку кружки.
12- 14 кг не предел. Я беру с собой на реку за 20 кг. Считай ящик, в нем оснащение, чехол с удочками и подставками, прикормка для рыбы и для себя, пиво(минералка, кола...), тележка чтоб все это дотащить. Я использую две- одна сдвухколесная весит 5 кг, другая 1200 кг с приводом на 4 колеса.


Алексей Финеев,
Ярославль.

Ну да.. это если на машине едешь :)
А если пешком, на общественном транспорте или машина к водоему подъехать не может? :)
Я специально купил стульчик складной нужной высоты - как раз бедра паралельно горизонту.. вот думаю над маленькой платформой под него, чтоб в сложенном виде все спокойно помещалось в рюкзак.

Цитата:

---

Автор оригинала uncle Fedor


а так же в ночное время суток освещать фарами, встроенными в ящик, место ловли.

---

... привлекая местных "ночных бабочек ;) ..... это если несерьезно

А если серьезно, колеса при ловле должны висеть в водухе, иначе запросто можно съехать в воду....

Успехов!

тут вот кто-то говорил уже о пластиковом ящике :)
я вот что думаю купить недорогой ящик для зимней рыбалки(ну или какой попадутся) желательно металический сварить по его форме прямоугольник который прикрепить ко дня(сварка или болты) причем в улах ящика(точнее рамки) должны преварены такие небольние меналлически пласиты в которые и будет фиксиповаться ноги( тут есть вопрос : ноги наверно предётся делать из металлических прутьев тоесть на них придётся делать резьбу что очень утомительно мо можно ) При
этом ты приходишь на водоем кручиваель одну преднюю ногу через подночку а потом уже в рамки при этом должна соблюдаться последовательность сборки так как между рамкой и подножкой должен быть барашек ) так жу нужно поступить и со второй передней а с задними вопросов нету их можно вообще не снимать.
Дальше : долно быть какое то устройство на ножки что бы оно не не ушло в грунт и желательно подвижное что бы можно подстроится под твёрдый грунт эта проблемав остаётся открыта :)
ТАк что вы думаете насчёт этого господа рыболовы? мне думается тчо это несколько геморно собирать такоу штуку хотя можно убить 15 минут на это

Не совсем понял конструкцию, но из того что понял:) :
1) Из каких прутьев собираешся делать ноги? Чтобы они не согнулись их надо делать не менее 1 см в диаметре.
2) Все ноги должны быть регулируемые по высоте и желательно съёмные (при путешествии общественным транспортом габариты должны быть минимальными)
3) Набалдашники на ноги, чтобы не уходили в грунт, лучше сделать как на миловских ящиках - просто и эффективно.

А вообщето если делать из железа то очень тяжёлая конструкция получается:(

Удачи:)

Как вариант можно использовать переносной ящик-холодильник и прикрутить к нему раму, ноги и откидную педану. Холодильник очень хорош в жару для сохранения мотыля и для доставки улова домой
Есть успешный опыт изготовления такого ящика умелыми руками нашего коллеги Пиночета :) Получилась вполне рабочая и, главное, легкая конструкция - опробовано (см. рис). Материал - аллюминий, в концы ног забиты анкерные латунные втулки с резьбой и в них ввернуты мебельные ножки, практически все соединения выполнены на заклепках, ноги фиксируются обычными барашками. Времени на изготовление должно уйти 2-3 вечера

Из рисунка не очень ясно там где ловушка для удилища и столики прикормочные вна них же и стоит вся конструкция или там внутри этой ноги ещё одна?
Да кстати граждане кому не лень и не жаль то помылте мне чертежей у кого сока есть ) если вас эо не затруднит :) AirDog@rambler.ru
спасибо

Все дополнительное оборудование - столики, упоры под удилище и пр. крепятся на ноги ящика. Ноги у этого ящика - самые обычные, не телескопические. Крепление устроено так: в отрезке профиля прямоугольного сечения сверлится две дырки - одна под ногу, вторая под ножку столика или "хвостовик" держателя удилища, которые фиксируются барашками.

uncle Fedor
... без штекера!
На сколько сложно будет оценить этот ящик?

Цитата:

---

Автор оригинала Nick-Nick
uncle Fedor
... без штекера!
На сколько сложно будет оценить этот ящик?

---

Прошу прощения ... не очень понял что оценить :confused: Если оценить сколько стоит его сделать чьими-либо руками, то по московским ценам не больше 1000 рэ без материалов: работы тут часов на 8 при наличии инструмента.
Если оценить удобство использования, то наличие холодильника очень даже клевая штука - мотыль не дохнет, кока-кола холодная и рыбу домой приносишь также в свежем виде

Вопрос был финансовый.
Ещё вопрос - соединения на клёпках и винтах-болтах или есть сварка?Можно ещё пару фото - профиль;с тылу?

Соединения в данном конкретном ящике следаны на винтах для узлов с большой нагрузкой и на заклепках для ненагруженных узлов. Варить аллюминий - удовольствие дорогое, я не смог найти в ближайшей округе на автосервисах дешевле 50рэ за сантиметр :(

кто может помочь чертежами от данной платформы?
сюда- zander@pochta.ru
Cпасибо!

Чертежи сильно не помогут - наверняка и холодильник такой же не найдете и профиль именно тот который хочется не всегда можно купить - в итоге размеры все поплывут :) ИМХО нужно сначала определиться с материалами какие доступны будут а потом вечерок посидеть и нарисовать самому (типа этого )

ну тогда правильно,а то холодильник ставить на платформу не собираюсь,а хочу сделать на основе аллюминевого инструментального ящика,в котором лежать снасти для матча-фидера.
размеры подогнать не проблема,проблема в том,что не могу понять на какой резьбе стоят Барашки которые ноги зажимают,если на резьбе в стенке профиля,то грош цена той резьбе... а вот как имудруться втиснуть туда какую то латунную или стальную гайку/муфту/фтулку,незнаю как это будет называться ???

Крепление ноги сделано так: в несущем профиле (квадрат 25х25) сверлится дырка под ногу диаметром 14+1 мм и приклепывается стальная пластинка в которой нарезана резьба М6 под барашек. Такие пластинки с тремя дырками продаются у нас для каких-то креплений в оконных рамах. Если не удасться найти готовую, то можно и самому сделать

Наткнулся вот еще на один вариант исполнения узла крепления ног.

Еще один вариант

Цитата:

---

Автор оригинала uncle Fedor
Крепление ноги сделано так: в несущем профиле (квадрат 25х25) сверлится дырка под ногу диаметром 14+1 мм и приклепывается стальная пластинка в которой нарезана резьба М6 под барашек. Такие пластинки с тремя дырками продаются у нас для каких-то креплений в оконных рамах. Если не удасться найти готовую, то можно и самому сделать

---

вот,теперь ясно,СПАСИБО!

Цитата:

---

Автор оригинала SSj
Наткнулся вот еще на один вариант исполнения узла крепления ног.

---

Класс! Была такая идея, только все уперлось в сварку алюминия...
А кто и где такое чудо соорудил? можно найти автора? Особенно интересно, где бы алюминий сварить ...

Автор здесь ;)
А сварку на мой взгляд вполне реально заменить резьбовым соединением.

Для некоторых узлов сварку заменить сложно - резьбовые соединения под моими 100 килограммами будут постоянно расшатываться :(.
Может быть кто наводку даст, где бы сварить алюминий и не очень дорого. А то на аудюшном сервисе с меня сначала попытались содрать 100 рэ за сантиметр, а потом упали до 50-ти, но все равно это дорого - варить надо суммарно около 50 см

Uncle Fedor.
Попробуй спросить у Василия. Лодки они точно варят. Территориально - Химки.

И встречный вопрос. Каков достаточный размер платформы в смысле относительного комфорта пребывания на ней? И насколько критично 4, а не 6 ног под 70 кг живого веса? Хочется добиться все же хоть и минимальной, но компактности. А то придется скоро тоже маньячный вездеход искать, и побольше-побольше :D

Цитата:

---

Автор оригинала SSj
Каков достаточный размер платформы в смысле относительного комфорта пребывания на ней? И насколько критично 4, а не 6 ног под 70 кг живого веса?

---

Размер платформы даже не скажу - не знаю, так как сам собираю ящик. Можно как сделать - возьми стул, на котором ты будешь сидеть на этой платформе, устройся на нем, поставь ноги как удобно, и посмотри сколько ты места занимаешь (я так и определял размеры ящика и педаны) - вот и будет искомый минимальный размер.
А две лишних ноги, думаю, не добавят много в объеме и весе, зато будет больше уверенности

ЗЫ Спасибо за наводку - буду звонить

Ну вот, ящик почти готов, дело за малым - как сделать пятки для ног ящика...
Как вам такая идея - в качестве основы для пяток берем ... самые дешевые шаровые опоры от каких-нибудь жигулей :)
возможно придется шаровую немного доработать напильником, что бы увеличить ход штека и как-нибудь ее немного ослабить...

Цитата:

---

Автор оригинала uncle Fedor
........Как вам такая идея - в качестве основы для пяток берем ... самые дешевые шаровые опоры от каких-нибудь жигулей :)
возможно придется шаровую немного доработать напильником, что бы увеличить ход штека и как-нибудь ее немного ослабить...

---

Будет в конечном итоге неподьёмная конструкция! :(

Цитата:

---

Автор оригинала Anbur
Будет в конечном итоге неподьёмная конструкция! :(

---

Вроде шаровые опоры достаточно маленькие и весят не много? Я же не от камаза собираюсь их брать :)
Или я чего-то не знаю?

Uncle Fedor

Они тяжелые! Это как владелец жигулей говорю;) Комплект из 6 шт очень прилично в весе добавит. И напильник им пофиг. Скорее его ослабишь:D

З.ы. Почем в итоге сварка аллюминия?

Цитата:

---

Автор оригинала SSj
Они тяжелые!
З.ы. Почем в итоге сварка аллюминия?

---

Вот засада ... надо зайти в магазин - может есть для машин деталюхи типа как на картинке удобоваримого размера...

ЗЫ На счет сварки пока не узнавал - мне нужно еще спилить всякое навесное оборудование (столики, держатели и пр.) что бы не ездить несколько раз

Я как-то уже предлагал подвижную конструкцию самодельных подпятников. Вроде даже делал рисунки .
Поищите.

Эту конструкцию я уже опробовал в металле :) Получилось не очень эстетично и стало понятно, что головка болта должна быть обточена в сферу дабы упираться в пятку всей поверхностью - вот тут-то на ум и пришла шаровая опора. Если искомый болт по автомагазинам найти не удасться, то придется вернуться к этому варианту ... Ведь помню, что среди всякого автомобильного барахла такие штуки мне попадались и именно такого размера, какого нужно... вот только где? :confused:

Цитата:

---

Автор оригинала uncle Fedor
Ведь помню, что среди всякого автомобильного барахла такие штуки мне попадались и именно такого размера, какого нужно... вот только где? :confused:

---

Шаровое соединение стоек с кузовом пятой двери ВАЗа.

Цитата:

---

Автор оригинала Egor
Шаровое соединение стоек с кузовом пятой двери ВАЗа.

---

Спасибо огромное :) Посмотрю сегодня по магазинам

Шаровые пальцы для рулевых тяг на старые авто:Газ-21;М-412;

Я, на своей платформе отловил два сезона (почти каждые выходные) - пятки сделаны из срезанной горловины от аэрозольной краски для автомобилей. Берется пустой флакон, срезается горловина, удаляется трубка с кнопкой, рассверливается отверстие. Вставляется болт М8*20 с резьбой наружу и закручивается гайка, но не до конца (оставляю 3-4мм, чтоб был люфт). Оставшую резьбу вкручиваю в ногу платформы, дешево и сердито!!! Во мне 78кг живого веса. За два сезона поменял две пятки!:)

Всем Удачи!

В процессе решения задачи с креплением стоек пришёл к такому решению, которое оказалось достаточно универсальным. М.б. кому-то пригодится...
Изначально имеем: одна труба входит в другую с люфтом 1-3 миллиметра (крепление - 22 (25-2х1.5), нога - 20, большая нога - 17 (20-2х1.5), маленькая - 15, крепление для стойки - 17(20-2х1.5), стойка - 12(или 15, если изначально это была советская лыжная палка :)) и т.д.). Что делаем: берём стандартную гайку М4 и стачиваем напильником её так, чтобы с одной стороны она осталась шестиугольной, а с другой - прямоугольной, причём глубина шестиугольной части была около 1 мм (зависит от толщины внешней трубы). Замеряем сколько у нас получился этот прямоугольник по высоте (в тестовом варианте у меня вышло около 4,5) и сверлим соответствующее отверстие во внешней трубе, далее растачивая его надфилем до размеров полученного прямоугольника. Гайка будет вставляться в этот паз изнутри трубы, и при этом её сточенная квадратная часть будет выступать примерно на 1,5-2 мм (зависит от толшины стенок и от глубины нетронутой шестиугольной части). Делаем на гайке ножовкой с узких краёв прямоугольной части надпилы глубиной чуть меньше миллиметра на той высоте, на которую высовывается прямоугольная часть, будучи установленной в паз (те же 1,5-2 мм). С помощью полученных пазов закрепляем гаукй на трубе или П-образной пластинкой, или просто обмотав пазы тонкой проволокой (может, подскажете решение получше...). В результате имеем в трубе резьбу глубиной около 5 мм, которая лишь на миллиметр уходит внутрь. При закручивании внутренней трубы шестиугольная часть изнутри жётско упирается во внешнюю трубу (она банально больше прямоугольного паза), а хлипковатое внешнее крепление гайки вполне позволяет выдерживать минимальные нагрузки при раскручивании и постоянно удерживает гайку в непрокручивающимся засчёт прямоугольной части положении.
На то, чтобы неспешно провести все эти манипуляции у меня ушло максимум 10 минут.

Напоследок немного о больших люфтах (крепление стойки 12 мм в трубе 17 мм изнутри): лично я пришёл к такому варианту: внешняя труба - алюминевый квадратный профиль, в котором высверливается сквозное поперечное отверстие и растачивается под 12 мм. Крепление гайки производится сбоку, при этом центр прямоугольного паза находится на той же высоте, что и центры сквозных отверстий. Это - вариант с горизонтальным креплением и вертикальной стойкой. В принципе. полученную трубу можно по бокам обрезать, оставив с глухой стороны "уши" с двух сторон и проделав в них отверстия - получится 10-минутный почти бесплатный вариант стонфовского крепления за 5 уе, достаточно универсальный.

Заранее извиняюсь за каляки-маляки :)

Пара кривых схемок для наглядности...

А зачем столько тратить сил?!
На строительных рынках продаются закладные для мебели - как раз именно такой формы! Под болт 6 мм. ! ;)

Так надо туда ехать, искать (это ради нескольких гаечек-то :) ) - за это время уже можно десяток таких сделать (если, конечно, обычные гайки с болтами есть в загашнике).
Кстати, по поводу М6 вместо М4 - меньше ли они травмируют тонкий алюминий при зажиме? Спрашиваю в принципе только о стойках, т.к. ноги у меня всё равно через стальные прокладки прижимаются в креплениях (нажим получается не на середину квадратной трубы, а полностью на одну из плоскостей) - не поднялась у меня рука делать как на фирменных ящиках, чтобы потом все ноги были пробуравлены и подмяты...

Извиняюсь, ошибся - я использовал М6, а не М4. М4, ИМХО, и делать труднее, и проминает существеннее.

Интересную штуку нашел - калькулятор расчета массы металлопроката:D Называется как-то криво, но считает любой люминий с точностью до грамма;)
Заинтересованным жать сюда.

То же самое для титана. Тут.

Давеча забрел на Москворецкий рынок и купил по три рубля чудесные-расчудесные гаечки для алюминия (см. фотку)
Гайка забивается в дырку в алюминиевой пластине и расклепывается с обратной стороны. Благодаря насечкам по бортику гайке она хорошо схватывается с алюминием и держится очень крепко.

При наличии такой гаечки (см. пост ниже) конструкция телескопического крепления для ног ящика будет такой (см. рис).

Цитата:

---

Автор оригинала uncle Fedor
Давеча забрел на Москворецкий рынок и купил по три рубля чудесные-расчудесные гаечки для алюминия (см. фотку)
Гайка забивается в дырку в алюминиевой пластине и расклепывается с обратной стороны. Благодаря насечкам по бортику гайке она хорошо схватывается с алюминием и держится очень крепко.

---

Только не забывай о химической коррозии между AL и FE.Особенно в сырую погоду.Но года 2-4 выдюжит.:)

Коллеги, подскажите пожалуйста, латунь с алюминием хорошо варится? И не образует ли электрохимическую пару?

Латунь с алюминием не варится вообще. А какую конструкцию хочется зделать? Может заклепками обойтись?

Точнее - обычными и доступными способами (электро-дуговой, газовой) не варится.

Можно варить например плазмой или "взрывом" - так например варят многие вещи в ракетостроении

Хочется крепление ног (см. мой пост от 27.11.03.). Но совсем не хочется заморачиваться со всякими вкладками под нормальную резьбу. А может я не прав и резьбы в алюминии длиной ~15мм будет достаточно? Резьбу М8 и шаг помельче?

З.ы. И уговаривали они друг друга заменить сварку болтами, заклепками и т.д. ;) :p :p

Резьба а алюминии дело ненадежное - если свернуть детали один раз, а не постоянно сворачивать-разворачивать, то применить ее можно. Но вот стоит ли ее применять для ящика, где резьбовые соединения нагружены сильно и при пошатывании ящика винт может просто срезать резьбу - не знаю... и что делаьть если резьба все же полетит? Придется рассверливать, загонять стальную/латунную вставку и резать в ней резьбу.
Из реального опыта построения ящика - винт М6 в алюминии толщиной 8мм сорвал относительно свежую резьбу (максимум раз 10 вворачивал-выворачивал винт без особых усилий) при несильной затяжке гаечным ключом :(

Формулируем вопрос иначе - какой металл варится с алюминием обычными способами, не образует пару и нормально "держит" резьбу??? Заранее спасибо.

Цитата:

---

Автор оригинала SSj
Коллеги, подскажите пожалуйста, латунь с алюминием хорошо варится? И не образует ли электрохимическую пару?

---

Да простят меня сварщики,но по моему можно попробовать сварить аллюминий и латунь аргоном.Ты на месте уточни.Я только завтра буду у "аргонщика".

Приношу свои извинения сварщикам.Алюминий с латунью аргоном не варится(аргонщик опроверг мои домыслы.):(

А никто не подскажет где можно взять (или чем заменить) петли, они-же замочки, на ящиках Milo. Хотелось-бы расширить свой ящик но отдавать 7500руб за модуль жаба душит.
Может кто решал подобную задачу? Поделитесь.

Цитата:

---

Автор оригинала John
А никто не подскажет где можно взять (или чем заменить) петли, они-же замочки, на ящиках Milo. Хотелось-бы расширить свой ящик но отдавать 7500руб за модуль жаба душит.
Может кто решал подобную задачу? Поделитесь.

---

Данные крепления запатентованы;) :D :D

Цитата:

---

Автор оригинала John
А никто не подскажет где можно взять (или чем заменить) петли, они-же замочки, на ящиках Milo. Хотелось-бы расширить свой ящик но отдавать 7500руб за модуль жаба душит.
Может кто решал подобную задачу? Поделитесь.

---

Я вот тоже думаю, как бы прикрепить модуль к ящику... в голову ничего пока не приходит, кроме как самому такие штуки отлить из пластмассы... :(

Привет всем!
Можеь есть у кого какая мысль полезная - чем обработать железные пластинки от коррозии?
Кто бы мог подумать, причем здесь рыбалка? Все просто - пришлось усилить крепления ног на самодельном ящике в связи с некоторым избыточным весом :)
Эмали не подходят, так как быстро обдерутся. Может есть какие-то химические составы, которые создают защитные пленки на поверхности железа?

Заранее спасибо за советы!

Володя

В автомагазинах этой дряни навалом. Всяких разных *тролов, *ойлов и т.п. в т.ч. и в аэрозольных баллонах.
Или как вариант WD-40 - точно есть в каждой лавочке. Только пленка держится недолго, наверное неделю-две.

Цитата:

---

Автор оригинала Vovic
Привет всем!
Можеь есть у кого какая мысль полезная - чем обработать железные пластинки от коррозии?...

---

При кузовном ремонте,для удаления тонкой ржавчины,используется "восстановитель железа"(ингибитор ржавчины:confused: ).После обработки этой бякой,на поверхности остаётся "плёнка" восстановленного железа,гораздо хуже поддающегося окислению:rolleyes:
Стоит эта бяка сущие копейки,фасовка грамм от 150,как заменитель может подойти р-р ортофосфорной к-ты.После обработки прополоскать в щелочном растворе(питьевая сода)

Вчера купил и опробовал изделие под названием Цинкарь - смесь солей цинка, марганца и ортофосфорной кислоты. Бросаешь туда пластинку, минут 20-30 бурлит - наверное выделяется водород. Потом поверхность становится темносероблестящего цвета. Через пару рыбалок будет понятно, есть толк или нет.

Володя

По идее,пока мин. 50% покрыто цинком,ржаветь не должно:rolleyes:

Цитата:

---

Автор оригинала AlexS
Фото1
Фото2
Фото3
Фото4
Фото5
Фото6
Фото7
Фото8
Фото9

---

Че то фото не открываются.

Цитата:

---

Автор оригинала Vovic
Привет всем!
Можеь есть у кого какая мысль полезная - чем обработать железные пластинки от коррозии?
Заранее спасибо за советы!

Володя

---

Надо зайти в ближайший пункт приёма цветных металлов, договориться с приёмщиком, и выбрать из кучи лома нержавейки пару обрезков нерж. листа, из которых и сделать усиления креплений.
Обойдётся дешевле, чем покупать мудрёные антикоррозионные смеси и проще, чем беспрерывно обрызгивать ящик вд-40.
Прослужит долго.

С уважением, Сергей.

Цитата:

---

Автор оригинала John
А никто не подскажет где можно взять (или чем заменить) петли, они-же замочки, на ящиках Milo. Хотелось-бы расширить свой ящик но отдавать 7500руб за модуль жаба душит.
Может кто решал подобную задачу? Поделитесь.

---

Сие чудо инженерной мысли (и другие запчасти) будут в 7 ручьях через пару недель.

Цитата:

---

Автор оригинала John
А никто не подскажет где можно взять (или чем заменить) петли, они-же замочки, на ящиках Milo. Хотелось-бы расширить свой ящик но отдавать 7500руб за модуль жаба душит.
Может кто решал подобную задачу? Поделитесь.

---

На Ленинском такой модуль(расширитель,глубина 7 +/ 1см.)стоит немного меньше 2000.

Цитата:

---

Автор оригинала Sever

Че то фото не открываются.

---

Поправил, спасибо автору за оперативность:)

Цитата:

---

Автор оригинала AlexS


К сожалению, файлы утеряны.

---

Все оригиналы у меня.
Плюс добавились крепление ловушки для штекера и блегченный вариант крепления садка, комлевой гребенки. Кстати эти нововведения неожинанно подошли к сиденью Фантом.
Так что при безлашадной рыбалке беру те же прибамбасы. Но с другим сиденьем.

Алексей Финеев.
Ярославль.

Приветствую, шановні умельцы.
Решил сконстралить ящик. Прикинул, оптимальную под себя, комплектацию. Возникли вопросики... Много. Думаю, на викторину хватит. Выбачайте. Для того, чтоб глянуть на сие чудо воочию, придется ждать ближайших соревнований, а это конец мая. Хотелось бы к тому времени уже закончить сборку.
Легзы. Есть ли в продаже в Москве Миловские ноги? (Это так, чтоб не заморачиваться) Так же интересуют держатели удилища и V-образный ролик. Если нет - подскажите какова высота стандартной ноги и размер стороны квадрата. В магазине есть в наличии люминиевый квадрат 15х15х2, 20х20х2, 25х25х2. (1,5 - 2,5 баксюка за метр) Первые два и решил использовать под внутреннюю и внешнюю трубки. Стенок толще нет. Зазор между трубками составит ~ 1 мм. Радует "отсутствие" люфта, но достаточно ли зазора для монтажа гайки? Надеюсь сделать последнюю по варианту Сергея (больше машет под фирменную), если же не получится - воспользуюсь разработкой от uncle Fedor.
Модуль. Каркас решил делать из алюминия. Буду варить. Но не определился, что лучше взять квадрат или уголок. Подскажите. Также интересует материал, из которого сделаны фирменные выдвижные ящички (деревянные не нравятся) и как потулить этот чертов магнит?
Основной каркас (типа "платформа"). Решил слизать с Ривевского ситбокса. С той разницей, что телескопические ноги будут пропускаться через вертикальные стойки (как мне кажется, это придаст дополнительную "жесткость" конструкции). Стоит ли варить этот каркас шире, во избежание падений при наклонах в сторону (к помощнице рыбака потянуться, за пивом, прикормкой)?
Сорри, что много текста.
Заранее благодарю всех откликнувшихся.

Цитата:

---

Автор оригинала uncle Fedor Неа :) На мило гайка специальная - прессуется станком, без спецоснастки не получится такие гайки запрессовыввать.

---

Где-то ниже есть моё послание по поводу того, как сделать так, чтобы зазора хватило.

2 uncle Fedor
Спасибо за отклик.
Подскажите, плз., в каком Московском маг-не продаются телескопические ноги. На KOEX их нет.

Получилось здорово ;)

Но…
Не сделает ли ящик «кулдык» вперёд когда в держателях будет находиться 13-метровая мачта?
Что будешь делать с теми прибамбасами, которые не поместятся в ящик?

Просто я сам очень долго носился с идеей самодельного ящика, но в конце концов понял, что при имеющейся пр. базе (в принципе небедной, можно точёные, фрезерованные детали заказать, сварку аргоновую) изделие получится либо более корявым и менее функциональным, чем фирменное, либо его конечная цена будет сопоставима с фирменным.

то есть мысль

Цитата:

---

возни слишком много

---

победила, а подвернувшаяся возможность недорого купить М250 довершила дело.

Цитата:

---

Цинкованное железо на Мило,

---

На новых Мило коробка отштампована из тонкого алюминия

Цитата:

---

и как потулить этот чертов магнит?

---

На торце коробки приклёпана стальная пластинка, на корпусе ящика (модуля) магнитик (типа мебельного)

Цитата:

---

Автор оригинала uncle Fedor

Не перевернется, так как еще подставка под ноги есть (не сфотографировал ее пока) и она даст дополнительную опору. Во-вторых, на заднем торце ящика есть крючочек, за которой можно прицепить сетку с камнями для противовеса

---

Тогда тем более здорово ;) поздравляю

Цитата:

---

Автор оригинала uncle Fedor
Ну в принципе ящик вроде закончил ...

---

Не будучи сам озабочен подобным девайсом,тем не менее внимательно следил за сообщениями о строительстве
:) . Интересовал выход из положения без аргона.С нетерпением буду ждать статью.
З.Ы.Предлагаю застолбить авторские права на этот ящик;) .На всякий случай;)
З.З.Ы. Поздравляю с окончанием строительства.

Цитата:

---

Автор оригинала uncle Fedor Может быть сейчас я бы и выложил кругленькую суму за ...[/B]

---

Аналогично - времени потратилось как раз на неё... Единственное "за" - фирменные ящики, схожие по устойчивости с тем космолётом что получился у меня, *невозможно* таскать будучи безлошадным. Свой же я как раз продумывал под метро и автобусы (правда, как выяснилось, не учёл ПАЗики, набитые пенсионерами :))...

Цитата:

---

Автор оригинала uncle Fedor
Может быть сейчас я бы и выложил кругленькую суму за Риву, чем еще раз сделал бы такой ящик...

---

Может я и перфекционист, но и Риве не без огрехов в качестве...

Например, мотовильца гнутся на тепле :) не дай бог оставить на солнце, а стопоры выдвижного ящика под сиденьем я приклееваю уже третий! раз.

Цитата:

---

Автор оригинала uncle Fedor
Не перевернется, так как еще подставка под ноги есть (не сфотографировал ее пока) и она даст дополнительную опору

---

Будь осторожен - кулдык делает даже тяжеленный миловский ящик с педаной

Цитата:

---

Автор оригинала MATPOCOB
Может я и перфекционист, но и Риве не без огрехов в качестве...

---

К сожалению, ты прав.

Саш, а ты на нём со штекером сидеть пробовал?

Цитата:

---

Автор оригинала uncle Fedor

Тока пока в комнате с 3-мя последними коленами. В чем может быть проблема?

---

А тебе торчащие над сидением ноги не мешают? Об них ведь и штекер поломать можно.

Цитата:

---

Автор оригинала Andrew B.

А тебе торчащие над сидением ноги не мешают? Об них ведь и штекер поломать можно.

---

Кстати, запросто. Я на это тоже внимание обратил. Но это с любым ящиком может быть. Имей в виду.

Коллеги что вы думаете о таком соединении для ног? Выдержат мои 115 ?:D

Цитата:

---

Автор оригинала uncle Fedor
Да и легко. Такая конструкция например используется тут:

---

Платформа очень похожа на Браунинговскую. У меня такая.
Испльзую длинные ноги на все 100%.
Ставлю в воду так, чтобы на верхние части ног можно было навесить подставки и ловушку и чтобы при подъеме воды на канале она не заливала платформу. За счет выставления платформы в воду удается сэкономить на длинне штекера.
Если ловить с берега, то нужно допустим 13,5м, а с платформы достаточно 11,7м. Уже легче катать.

Ой, как здорово!
А че у меня так не получается?
И кто это такой заботливый, кторый впихнул фотку в текст?

Кстати:
1. В задней части платформы, обращенной к берегу, видны три скобы. Средняя - это штатная ручка для удобства переноса. Две дополнительные скобы с приклепанными внутренними ушками для фиксации штыря зонта. Трубку зонта можно одеть на левую заднюю выступающую часть ноги, или воткнуть в одно из гнезд скобы до грунта. В зависимости от направления ветра и дождя/солнца зонт можно переставлять.

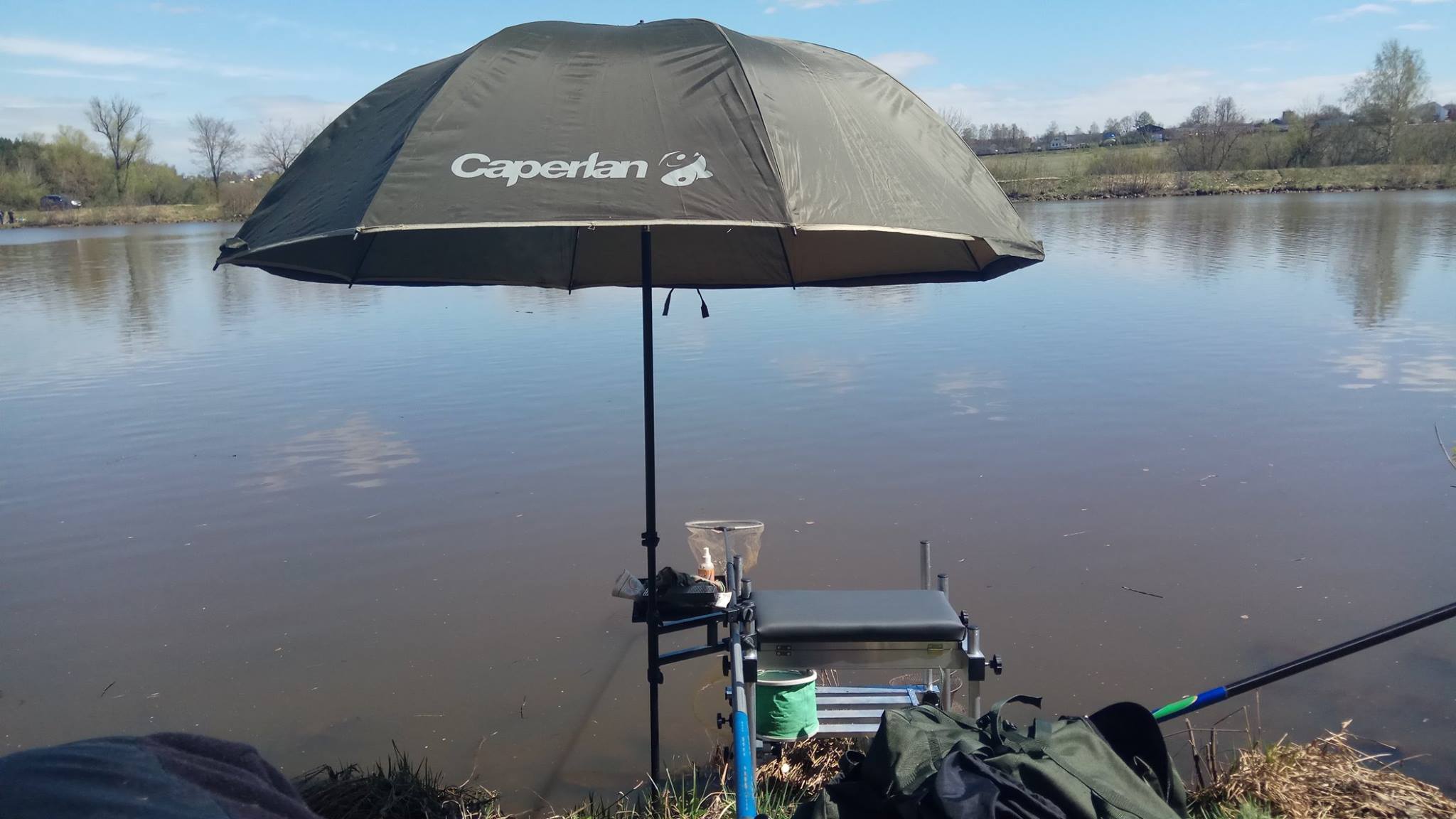

Платформу можно поставить этими скобами слева. Тогда зонт можно ставить по левой стороне так же в зависимости от направления ветра и дождя/солнца.
Хуже всего, когда солнце, или дождь справа. Штанга зонта мешает ловить штекером, но если приспособиться, то можно.
2. На последнем кольце садка виден удлиненный кусок пенопласта, пришитый к этому кольцу. К центру круга дна садка привязана леска 0,5 длинной до 1,5м с камнем на конце в качестве якоря. Садок забрасывается с небольшим натягом лески якоря.
Пенопласт всегда приподнимает садок над каменистым дном и он не протирается об камни, а якорь всегда удерживает садок в полностью растянутом состоянии и рыбе в нем намного комфортнее.
При вынимании садка леска всегда обрывается у камня, а ее запаса хватает для привязывания нового камня на следующей рыбалке.
Я таким устройством садка очень доволен, особенно на канале. Если при проходе теплохода камень смещается, или ваще отрывается, то нужно привязать новый камень, ПОДДЕТЬ ПОДСАЧИКОМ ЛЕСКУ с камнем на конце И ВЫДВИГАЯ ПОДСАЧИК ВПЕРЕД СНОВА ОТВЕСТИ САДОК ОТ БЕРЕГА.

Цитата:

---

Автор оригинала uncle Fedor

Вот это и вынуждает взяться за инструмент и заделать вот такое замечательное изделие:

---

не смог удержаться. изделие класс! особенно то что сидит:-)
умелые руки, инструмент. класс!

Оооооооооооооо!
Получилось!
Тута намного лучше видны эти скобы и гнезда для зонта.

Три ночи думал-думал и придумал.:D
Как прочно закрепить ноги на платформе типа риве.
Берётся профиль 50*25 сверлится отверстие под ногу, с торца вставляется губки из алюминия или прочного пластика и стягивается двумя болтами под шестигранник. С торца ставится заглушка. Также применимо к квадратным ногам.
ИХМО Получается компактно, сверх прочно и всё можно изготовить в домашних условиях.

Если у кого есть желание разнести эту конструкцию милости просим :D

Хм простенько и со вкусом.
Правый болт как я понимаю держит планку и даёт ей необходимый люфт?
Прижим осуществляется этой же планкой. Хватает сил что-бы надёжно поджать барашком?

Цитата:

---

Автор оригинала uncle Fedor


Мне сил хватает вполне, но что бы не перенапрягаться таскаю с собой 10-ти сантиметровый отрезок профиля 25х25 - им барашки просто идеально откручивать-закручивать.

---

Ага, мне барашки не внушают доверия, болт под шестигранник и ключик это то надо и опять же меньше цепляется.
Есть люфт у ног в не нагруженном состоянии?

Совсем забыл, таки как крепил профили друг к другу?

Извеняйте Дядьку,
я бы с удовольствием только нету в нашей ЕВРОПЕЙСКОЙ стране СР ровно как и других изданий. Информационный вакуум понимаеш.

Если мне не изменяет память - статьи с СР как раз выкладываются на сайте другой Европейской страны - Латвии.
http://www.profishop.lv/

Спасибо, за науку.
Насколько я понял крепления стык в стык удалось избежать.

Долго не решался, а теперь все же рискну выложить как один из вариантов - свою платформу. Не судите строго!
Так как я человек без лошадный, поэтому все делалось по следующим принципам:
1. простота и надежность.
2. малые габариты и малый вес платформы.
3. полная возможность вмещения ВСЕ в рюкзак.

Данная платформа уже служит третий сезон, и пока не каких нареканий, только год от года идет процесс ее усовершенствования.

Вот так выглядит пятка платформы по частям.

Супер!
В собранном виде фотку можно?

Крепеж ноги к платформе

Все плоское (столик, сиденье под стульчик, сама платформа) помещается в рюкзак (60 литров), все цилиндрическое( ноги, пятки, гребенки и т.д) помещаются в чехол для штекера.

Цитата:

---

Автор оригинала Hoha
Супер!
В собранном виде фотку можно?

---

Если подождете до выходных, то сфоткую всю в полной комплектации.(на рыбалке!):)

Такой таганок по мощности сравним с дачными плитами работающими на пропановых баллонах и превосходит покупные шмели (при нужде можно вскипятить и ведро воды), занимает немного места и позволяет в походе/на рыбалке приготовить еду независимо от погоды и наличия\отсутствия дров.

Не большое пояснение к рисунку:
1. столик для прикормки и разной мелочевки
2. сама платформа
3. сиденье для стульчика
4. сам стульчик
5. ноги платформы
Общий вес всего этого около 2.5кг

А это вид сбоку (толщина в сложенном состоянии 8см) и вид того, как все это кладется в рюкзак.

Блин! Обошел весь город - нигде нет замков такого типа, какие стоят на любом зимнем ящике (хотел использовать вместо штатных миловских замков). :( Может быть кто-то видел в продаже? Чего-то никакая замена им не придумывается :(
И еще, кто-то ранее говорил, что фирменные замки, возможно, появятся в магазинах. Не появились?

Осенью покупал в Коэ....

Вот что я придумал для поездок на общественном транспорте.
В принципе все видно из рисунка. Берутся 2 квадратные трубы, на них преклепывается 2 П-образных профиля для установки стульчика и 2 куска трубы для ног. Размеры минимально достаточные для установки стульчика и размещения ног. Ну и по углам естественно регулируемые ножки, как на обычной платформе. Если сделать что-то вроде защелок, которые будут удерживать стульчик в пазах, а сиденье стульчика жестким - то получится вполне жесткая конструкция, с которой будет комфортно ловить. В сложенном виде она будет примерно со стульчик, или чуть больше. Если делать из дюрали, то легкая и вполне помещающаяся в обычный рюкзак. ИМХО удобнео должно получится.
Но поскольку нет базы для изготовления, то идея остается таковой на неопределенное время.. :)

Вить, а какая тут база нужна? Ножовка по металлу (100 руб.), дрель (наверняка есть, если нет - взять у соседа), заклепочник (вместе с заклепками - 200 руб.), 2м профиля (на Птичке - 260 руб.), 4м трубы (тоже ок. 250 руб.), день работы - и твоя идея в металле!

Для таких работ хватит места и на кухне (в коридоре, на балконе, в гараже (нет своего - попросись к соседу)). Когда у меня не было гаража, я к сантехникам ДЭЗа за пузырь ходил в мастерскую (правда - увеличение себестоимости, но - экономия электроэнергии :d ) и в школу к сыну (на урок труда).

С заклёпочником - аккуратнее. Пиночетовский алюминиевый ящик на заклёпках у меня выдержал только один сезон!

Цитата:

---

Сообщение от Игорь М

С заклёпочником - аккуратнее. Пиночетовский алюминиевый ящик на заклёпках у меня выдержал только один сезон!

---

Игорь! А в каких местах заклепки повылазили?

В месте крепления поперечин на педане

Извини за настойчивость:
- сколько было поперечин;
- как были приклепаны (непосредственно к педане или на какие-то опоры, типа уголка?).
ЗЫ а какой из Пиночетовских ящиков у тебя?

3 квадратных поперечины к 2м квадратным продольным трубкам встык без доп. креплений. Ящик "аналог" 350го миловского (3 отделения).

У меня не то что дрели.. даже отверток нету :) Пока небыло необходимости покупать.. а щас просто с деньгами туговато. :)

А Пиночетовский ящик у меня сезон, до меня у Сентюрова, до этого еще вроде у кого-то.. :) и ниче, живой на ТОЛСТЫХ заклепках.. :) Педана почти не люфтит..

зы. а поскольку в этом сезоне я планирую ездить уже не на общественном.. то и вообще может не буду делать.. :) Ящик с кучей прибамбасов таки удобнее.

Есть успешный опыт изготовления такого ящика умелыми руками нашего коллеги Пиночета :) Получилась вполне рабочая и, главное, легкая конструкция - опробовано (см. рис). Материал - аллюминий, в концы ног забиты анкерные латунные втулки с резьбой и в них ввернуты мебельные ножки, практически все соединения выполнены на заклепках, ноги фиксируются обычными барашками. Времени на изготовление должно уйти 2-3 вечера[/quote]

Можно фото данного изделия со всех сторон, и в довесок размеры педаны и подставки.
Пост от 11,11,2003 дядя Федор
С уважением Анатолий.

Сандридж Jr-4 себе вчера купил. Первое впечатление - удобная штука. Теперь буду колдовать по поводу изготовления педаны под него. Про ящик, сделан целиком из пластика,все ящички выдвигаются хорошо,все замочки работают,выдвижные ноги крепятся уверенно (пробовал даже прыгать) кст. мой вес всего 72 кг,так-что думаю держать будет нормально. В выдвижные ящички идеально входят мотовила 25 см (это приятно) А нижний бокс как-бы специально сделан под коробки которых я много закупил в свое время в Заболотском. Столик под пиво всего один,но думаю что будет достаточно удобен. Длина выдв.ног 35 см.,высота ящика 50 (когда сажусь колени прямые). Теперь будем подбирать под это девайсы для крепления штекера,садка,ловушки и т.д. Кстати может кто знает где продаются родные? И есть-ли они вообще в природе? За те деньги,которые его продали - думаю альтернативы нет. С ув.нач.маньяк Слава.

И еще вопрос? У того ящика,что я купил подушечки на ногах крепятся жестко. А помоему они должны иметь некоторую подвижность? При использовании педаны вопрос отпадает сам собой, а если без нее?

Цитата:

---

Сообщение от Матрос

И еще вопрос? У того ящика,что я купил подушечки на ногах крепятся жестко. А помоему они должны иметь некоторую подвижность? При использовании педаны вопрос отпадает сам собой, а если без нее?

---

Не уверен, что при использовании педаны вопрос отпадает сам собой ))
Особеннно на трудовой :p
Намного удобней, если подушечки имеют подвижность...

Цитата:

---

Сообщение от Твинсен

Не уверен, что при использовании педаны вопрос отпадает сам собой ))
Особеннно на трудовой :p
Намного удобней, если подушечки имеют подвижность...

---

Если-бы был уверен,то не спрашивал-бы. Поделись опытом,ПЛИЗ,или ты умеешь только подкалывать???

Цитата:

---

Сообщение от Матрос

Если-бы был уверен,то не спрашивал-бы. Поделись опытом,ПЛИЗ,или ты умеешь только подкалывать???

---

))
Слав, я с такой проблемой не сталкивался...
Как выход - купи платформу и на нее ставь ящик...
Как самому сделать такие ножки - не в курсе..
Если они не круглые а квадратные - продаются отдельно миловские ножки...

Цитата:

---

Сообщение от Твинсен

))
Слав, я с такой проблемой не сталкивался...
Как выход - купи платформу и на нее ставь ящик...
Как самому сделать такие ножки - не в курсе..
Если они не круглые а квадратные - продаются отдельно миловские ножки...

---

У моего ящика квадратные,(прошу прощения не ноги квадратные а пятки) но как мне кажестя они небольшие,будут проваливаться. А платформу все-же буду делать сам,те что видел стоят дорого, а дешевые по моему туфта.. Цены на Миловские видел? Это круто. Что получится опишу. Если я в свое время мог сделать систему типа ихнего Авакса,то с подобным ДЕВАЙСОМ ДУМАЮ СПРАВЛЮСЬ. С ув. Слава.

Два дня читал выше изложенное, уже почти договорился в магазине на окружной , но вот пугает колличество катеров и 4-х палубных монстров, волны которых заставляли вскакивать на ящики своих владельцев, попутно сметая все , что плохо лежит. Модернизировать миловский похоже пошло, а вот решение сделать смаоделку наводит на мысль решить вопрос за приемлимые деньги. И первое , что заметил необсуждалась : соединение алюминиевых балок (исключая аргон), можно ли стянуть 2,5х2,5 под углом 90 градусов, забивая внутрь брус2х2 в котором высверлить отверстие под мебельный винт со вставкой? И стоит ли делать сьемный ящик , с которым бежать на берег? И посоветуйте - как поступать когда летит волна( в проекте выдвижная платформа вверх используя свободный ход дополнительных ног с пружиной и замком от нижней платформы)??

В процессе конструирования, пришло на ум пару решений, купил алюминевый брус 2,5х2,5 и металлический 2х2 из последнего сварил уголки 7х5х5 к длинному приварил 3х3 с дыркой под барашек. и приклепал к алюминию. Второе : первую платформу под ящик сделал шире и проклепал(клеппером за 170р.+клепки 65р.) ал. уголком , вторая под ноги получилась выдвижная меньше размером. На 5см уголок от большой платформы одевается яшик сьемный. по логике вещей убегать от волны буду с ящиком, а вот подсачник, садок и удочку как оставлять - пока не решил. Еще не собрал, сделаю фото по детально, мож. кому и пригодиться, вид приличный, потратил пока 1650р. Ролики прижимные для обоев чуть больше в диаметре, по качечтву - тот же материал и стоит 1 - 28р, можно и сачек теперь катать( шутка).

Цитата:

---

Сообщение от LEKS

.... Еще не собрал, сделаю фото по детально, мож. кому и пригодиться, вид приличный, потратил пока 1650р. .....

---

А можно фото посмотреть? В раздумье покупать готовое или своими руками делать :confused:

Цитата:

---

Сообщение от Матрос

проваливаться. А платформу все-же буду делать сам,те что видел стоят дорого, а дешевые по моему туфта.. Цены на Миловские видел? Это круто. Что получится опишу. Если я в свое время мог сделать систему типа ихнего Авакса,то с подобным ДЕВАЙСОМ ДУМАЮ СПРАВЛЮСЬ. С ув. Слава.

---

Не справился:)

Цитата:

---

Сообщение от ПЕПСИКОЛЬЩИК

Не справился:)

---

Ладно,ладно. Подкалывай. Платформу самому сделать можно, да и примеров тому много, только данный девайс получается аляповатым и с комплектующими проблема. Для базовых моделей постоянно выпускаются новые примочки, типа колес, не удивлюсь если скоро шасси с моторчиком появятся. Года ловли на штекер мне вполне хватило для того, что-бы я понял, что мне нужно, поэтому и остановился на Колмике. Солидно и удобно. С ув. Слава.

С барашками пока не справился, хлипенько они держат не надежно, у фирменных креплнний - оные жестко сидят в комбинированном корпусе, даже резьба на 8 в стальном профиле корёжит алюминий продавливает- и все шатается. Так что с фотами прийдется подождать, пока запнулся на выдвижных деталях, думаю попробывать простые дырки и стопора, и сделать лапу опоры на винтах(регулируемую) , на крайний случай более тонкая регулировка для твердого грунта.

А можно ли про лапы опор поподробнее.
Хотел поставить себе покупные на основе шаровой опоры для всяких станков - не получается, очень дорого выходит.
Что-то типа такого.
http://img338.imageshack.us/img338/3258/opora4fv.jpg
Диаметр лапы 60мм, ось - резьба М10, материал нержавейка - на наши деньги - 120 шекелей за одну штуку (прим. 25 доларов).

Может кто посоветует чего-нибудь проверенное и действительно работоспособное. Имеются ввиду самоделки. На форуме ничего не встретил про ноги.

на фото нога , одна в сборе, вторая так валяетая рядом профиль , углы под алюманий 2,5*2,5

Насколько практично движение лапы вокруг одной оси?
Вопрос задан в связи с тем, что очень часто приходится ловить сидя среди камней.
И ещё вопрос: материал для лапы металл или пластик - что более применимо?

Цитата:

---

Сообщение от Бур

Насколько практично движение лапы вокруг одной оси?
Вопрос задан в связи с тем, что очень часто приходится ловить сидя среди камней.
И ещё вопрос: материал для лапы металл или пластик - что более применимо?

---

Вращаешь лапу при установке ящика вокруг своей оси и ищешь наиболее приемлемый угол. Хотя согласен, что при шаровом креплении лапы - все становится проще. Но технологично - это гораздо дороже. На моем Колмике крепление лапы аналогично тому, что на рисунке. Насчет материала изготовления думаю что хороший пластик предпочтительнее металла. Там где работаю, все технологическое оборудование установлено на пластиковых лапах с шаровым креплением, хотя оно весит многие тонны. (Попробую согласовать данные лапы с Колмиком, думаю получится без проблем, а лишний килограмм не важен) С ув. Слава.

делал платформу в прошлом году , получилось нечто весом под 20 кг :)
Бур твой рисунок напоминает шаровую опору от классики, при желании
можно найти бу бесплатно

Цитата:

---

Сообщение от Alexey291

Бур твой рисунок напоминает шаровую опору от классики, при желании
можно найти бу бесплатно

---

Ага, особенно в Израиле, где очень много "классики"! ;)

Цитата:

---

Сообщение от Dmitry_Daddy

Ага, особенно в Израиле, где очень много "классики"! ;)

---

Шаровые они и в Афр... тоесть и в Израиле шаровые.
Автосервисы есть везде ;) , только, если не ошибаюсь, речь шла о нержавке :rolleyes: :rolleyes:

При всех плюсах использования шаровой опоры в пятке ноги платформы или ящика есть один очень существенный недостаток - этот узел (шарова опора) очень боится грязи.
Короче, решил не заморачиваться на очень сложной конструкции и попробую приспособить пятку на одноосном шарнире, как предлагалось выше.
Всех с наступающим Новым Годом!

Цитата:

---

Сообщение от Nick-Nick

Шаровые они и в Афр... тоесть и в Израиле шаровые.
Автосервисы есть везде ;) , только, если не ошибаюсь, речь шла о нержавке :rolleyes: :rolleyes:

---

Коль, я все понимаю, но, к сожалению (или к счастью) шаровые у иномарок ходят весьма долго, и, к тому же, нижняя часть шаровой тоже круглая - под тот самый шар. ;)

Шаровая на камнях будет елозить, т.е. если камень не большой и при волне,катерах,короблях, устойчивость станет меньше, проще поджать камень лапой с направленным наклоном, по сути мелочь , но вращением ноги очень часто находят устойчивое положение самого камня, а вот шаровая будет работать как ей больше понравиться, опять же двигаться самому (нагибаться .вставать,и т.д.) - логично предположить и шатание платформы , да и сборка шаровой не дешовое занятие.

Господа,купите в КОЛМИКЕ 6 готовых ног(продается отдельно),
а дальше конструируйте как угодно:)
У меня сейчас идет процесс изготовления ящика для ловли на Пехорке,как раз с использованием таких готовых ног.

С ув. Валера

м…да…
2001 год:

Цитата:

---

Сообщение от VOVA

Грешно смеяться над больными людьми!
Тут обычный скромный ящичек никак не купишь...

---

2006 год

Цитата:

---

Сообщение от ПЕПСИКОЛЬЩИК

…ящик для ловли на Пехорке…

---

прогресс налицо…
:p :p

Вот, не без помощи добрых людей, приобрёл вот такие лапы для ног самодельного ящика или платформы. Диаметр лапы 55мм, материал-пластмасса, резьба на оси М12. Планируется использование для массы до 100кг. Что скажете?
http://img481.imageshack.us/img481/6997/opora15pz.jpg

Цитата:

---

Сообщение от Бур

Вот, не без помощи добрых людей, приобрёл вот такие лапы для ног самодельного ящика или платформы.

---

По фото, очень даже ничего.Почем счастье? :)

Цитата:

---

Сообщение от ПЕПСИКОЛЬЩИК

Почем счастье? :)

---

Цитата:

---

Сообщение от Бур

Вот, не без помощи добрых людей, приобрёл ...

---

Халява, сэр. :d

Решил присоединится к людям, изготавливающим платформы своими руками. Есть идея использовать вместо алюминиевых палок для ног лыжные палки советских времён. Посмотрел, вроде не развалятся. И ко всему довольно лёгкие. Научите, какой материал лучше использовать для изготовления сидения и подставки для ног (тут есть идея сделать что-то вроде фирменной - металлической)

Цитата:

---

Сообщение от сок

Решил присоединится к людям, изготавливающим платформы своими руками. Есть идея использовать вместо алюминиевых палок для ног лыжные палки советских времён. Посмотрел, вроде не развалятся. И ко всему довольно лёгкие. Научите, какой материал лучше использовать для изготовления сидения и подставки для ног (тут есть идея сделать что-то вроде фирменной - металлической)

---

В идеале: титан :)
По жизни: аллюминий.

Если вес мой около 50 кг + 5 "на вырост", то алюминий в самый раз?

Хочу сделать платформу такой, чтоб можно было сверху водрузить зимний ящик и на нём сидеть. Хотелось бы, чтоб всякие прибамбасы, типо подставок под удилище можно было присобачить.

Цитата:

---

Сообщение от сок

Если вес мой около 50 кг + 5 "на вырост", то алюминий в самый раз?

Хочу сделать платформу такой, чтоб можно было сверху водрузить зимний ящик и на нём сидеть. Хотелось бы, чтоб всякие прибамбасы, типо подставок под удилище можно было присобачить.

---

Ширина: - ширина ящика +3-5см.
Длинна: - садишся на ящик, ноги в коленях под прямым углом. Замеряеш расст. от задней стенки ящика до мысков обуви + 5-7см.
Все прибамбасы собачатся на верхнюю часть ног.

Хочу сделать вот по этому рисунку. Только длина задних ног чуть меньше, всвязи с постановкой сверху ящика. Там сказано что для сидения и подставки для ног нужно использовать фанеру. Не будет ли она расслаиватся и как защитить отверстия в ней от перетирания ногой платформы (она тут вставляется в дырку в сиденье)?

Цитата:

---

Сообщение от сок

Там сказано что для сидения и подставки для ног нужно использовать фанеру. Не будет ли она расслаиватся и как защитить отверстия в ней от перетирания ногой платформы (она тут вставляется в дырку в сиденье)?

---

От намокания хороша фанера ФСФ Из неё лодки делают.
Подробнее об этой фанере можно узнать на сайте Власенко.

Весьма приятный и не "пьющий" воду материал - водостойкий ламинат...
Типа "Перго".

Цитата:

---

Сообщение от Dmitry_Daddy

Весьма приятный и не "пьющий" воду материал - водостойкий ламинат...
Типа "Перго".

---

А какой вес? Его можно в строительном магазине затарить?

Самый дорогой ламинат - порядка 40 евров за кв. м., но, во-первых, тебе столько не надо, а, во-вторых, всегда можно найти остатки у укладчиков.

Приобрел при помощи друзей вот такие Итальянские барашки. Резьба метрическая, 5-ка, но есть и 4-ка и 6-ка. Пластик оч крепкий, вворачивал полность и тянул со всей дури - даже не трещит, на морозе испытаю - отпишусь. С ув. Слава. (Что думаете)
Дополнение, нюх потихоньку теряю, резьба на данных девайсах не 5-ка а 6-ка. Если кому интересно - поделюсь, их у меня 20 штук. (БАРТЕР).

Цитата:

---

Сообщение от Матрос

на морозе испытаю - отпишусь. С ув. Слава. (Что думаете)

---

Так морозы уже закончились :d :d :d

Доработал сегодня столик от платформы КОЛМИК.
15 мин и приблуда готова:)

2 винта,2 барашка,2 втулки.

Цитата:

---

Сообщение от ПЕПСИКОЛЬЩИК

Доработал сегодня столик от платформы КОЛМИК.
15 мин и приблуда готова:)

2 винта,2 барашка,2 втулки.

---

Валер, классно, себе сделаю так-же или почти так-же. Рекомендую на гребенку сделать вот такую приблуду, тогда киты не будут соскакивать.

Цитата:

---

Сообщение от ПЕПСИКОЛЬЩИК

Доработал сегодня столик от платформы КОЛМИК.
15 мин и приблуда готова:)

2 винта,2 барашка,2 втулки.

---

Валер, здорово!!! :)
У меня есть вопросы:;)
1.Как эта приблуда трансформируется при перевозке?
2.Сколько времени тратится на ее сборку на рыбалке?

Цитата:

---

Сообщение от Матрос

Валер, классно, себе сделаю так-же или почти так-же. Рекомендую на гребенку сделать вот такую приблуду, тогда киты не будут соскакивать.

---

поясни в чем фишка :) по чему они не будут соскальзывать?

Цитата:

---

Сообщение от Истребитель

Валер, здорово!!! :)
У меня есть вопросы:;)
1.Как эта приблуда трансформируется при перевозке?
2.Сколько времени тратится на ее сборку на рыбалке?

---

1.Столик задвигается в платформу,предварительно открутить 2 барашка,снять гребенку,и поставить барашки на место-усе :)
2. Не больше минуты.

У РИВЫ не соскакивает:d
Слав,если приделать такой уголок,то будет соскакивать в другую сторону.

Цитата:

---

Сообщение от ПЕПСИКОЛЬЩИК

1.Столик задвигается в платформу,предварительно открутить 2 барашка,снять гребенку,и поставить барашки на место-усе :)
2. Не больше минуты.

---

Есть вариант, который обеспечивает сборку за 2-4секунды, и тоже все компактно вмещается в ящик, правда Мило...;)

На основание гребенки делается два уса из пружинистой пластины, под квадратный профиль столика. Не большое усилие на гребенку и усы обхватывают квадратный профиль.... секунды...

Сорри за оффтоп - предлагаю арендовать маленькую слесарную мастерскую.... На троих всегда сообразим! ;)

Цитата:

---

Сообщение от Dmitry_Daddy

Сорри за оффтоп - предлагаю арендовать маленькую слесарную мастерскую.... На троих всегда сообразим! ;)

---

[Так рождался новый отечественный производитель элитных снастей..... ]

Цитата:

---

Сообщение от ПЕПСИКОЛЬЩИК

У РИВЫ не соскакивает:d
Слав,если приделать такой уголок,то будет соскакивать в другую сторону.

---

Валер ты будешь поражен. Но соскакивает)))
если киты расположены под наклоном- они соскакивают- опробовано на собственном опыте.
единсвенное что изначально гребенки под топ 4 ( у Ривы) так что топ 5 обхватывается сильно и не соскакивает..
но вот с топ 4 и тем более топ 4 под наклоном действительно проблемы

Цитата:

---

Сообщение от RainBow

Валер ты будешь поражен. Но соскакивает)))
если киты расположены под наклоном- они соскакивают- опробовано на собственном опыте.
единсвенное что изначально гребенки под топ 4 ( у Ривы) так что топ 5 обхватывается сильно и не соскакивает..
но вот с топ 4 и тем более топ 3 под наклоном действительно проблемы

---

Добавлю пару слов. Иногда место попадается такое, что разместить киты горизонтально, параллельно воде, просто невозможно(кусты, камни, близость соседа и т.п.) Приходится уводить их назад, как правило, вверх по склону. Вот тут и возникают проблемы соскальзывания. Но у Валеры, как я понял, такой вариант вообще не предусмотрен, что на мой взгляд является недостатком конструкции. Т.е. надо понимать, что это не на все случаи жизни и быть готовым к вариантам.

Цитата:

---

Сообщение от AlexS

.....Т.е. надо понимать, что это не на все случаи жизни и быть готовым к вариантам.

---

Да, Леш!
С тобой придется согласится, данная конструкция не универсальна, т.е. необходима еще одна боковая гребенка на поворотном механизме.

Цитата:

---

Сообщение от AlexS

Добавлю пару слов. Иногда место попадается такое, что разместить киты горизонтально, параллельно воде, просто невозможно(кусты, камни, близость соседа и т.п.) Приходится уводить их назад, как правило, вверх по склону. Вот тут и возникают проблемы соскальзывания. Но у Валеры, как я понял, такой вариант вообще не предусмотрен, что на мой взгляд является недостатком конструкции. Т.е. надо понимать, что это не на все случаи жизни и быть готовым к вариантам.

---

У меня все предусмотрено:)
1. У меня на столике обычно стоит тазик-соответственно киты будут упираться в него.
2.За весь прошедший сезон ловли на штекер,мне не попадались такие места,чтобы нельзя было расположить киты горизонтально:)
3. Чтобы все остались довольны:)буду дорабатывать(мысль есть, но пока нет материала)

С ув. Валера

Материал нашел:)
Три пластиковых держателя на липучке(заподлицо столика),+ полоска черного цвета из пластика(не ломкого)
Вставляется за 2 сек:)держится очень хорошо.

Цитата:

---

Сообщение от ПЕПСИКОЛЬЩИК

3. Чтобы все остались довольны:)буду дорабатывать(мысль есть, но пока нет материала)

С ув. Валера

---

ВАЛЕР ВОСПРОС НЕ В ТОМ ЧТОБ ВСЕ ОСТАЛИСЬ ДОВОЛЬНЫ А НЕМНОГО В ДРУГОМ.
мой совет сделай такую подержку сьемной и все.. в 95% случаев она не нужна.
ну а если нужна ты ее ставишь

2.За весь прошедший сезон ловли на штекер,мне не попадались такие места,чтобы нельзя было расположить киты горизонтально:)
[/quote]

Скажу больше. Они тебе могут не попасться никогда, если ты не планируешь регулярно участвовать в соревнованиях. А вот там любая мелкая недоработка при домашней подготовке может привести к крупным проблемам и неприятностям.

Цитата:

---

Сообщение от RainBow

ВАЛЕР ВОСПРОС НЕ В ТОМ ЧТОБ ВСЕ ОСТАЛИСЬ ДОВОЛЬНЫ А НЕМНОГО В ДРУГОМ.
мой совет сделай такую подержку сьемной и все.. в 95% случаев она не нужна.
ну а если нужна ты ее ставишь

---

Так и сделал,см предыдущий пост:)

Насчет все довольны-просто пошутил:)

Цитата:

---

Сообщение от ПЕПСИКОЛЬЩИК

Так и сделал

---

А вот я, хоть мне и пофиг, все-равно буду настаивать на упорах ввиде полых цилиндров с дырками под комель, как варианте, наиболее полно фиксирующем киты.

Цитата:

---

Сообщение от SealOK

А вот я, хоть мне и пофиг, все-равно буду настаивать на упорах ввиде полых цилиндров с дырками под комель, как варианте, наиболее полно фиксирующем киты.

---

А как поведет данная конструкция на Топ5 при порывистом сильном ветре?

Цитата:

---

Сообщение от uowip

А как поведет данная конструкция на Топ5 при порывистом сильном ветре?

---

Плохо поведет.
Поэтому конструкция в целом мне не нравится, нравится в ней только цилиндр как способ фиксации комля, ради которого картинку, собственно, и прицепил.

Цитата:

---

Сообщение от AlexS

Скажу больше. Они тебе могут не попасться никогда, если ты не планируешь регулярно участвовать в соревнованиях. А вот там любая мелкая недоработка при домашней подготовке может привести к крупным проблемам и неприятностям.

---

Леш ну навернео ты загнул по поводу крупных неприятностей. но..
подпортить жизнь может- в виде потерянных 2-3-5 минут а они могут стоить первого места

Цитата:

---

Сообщение от RainBow

Леш ну навернео ты загнул по поводу крупных неприятностей. но..

---

Как сказать... Ярославль-'05. Тренировка. Мой сосед - Олег Садомцев. Недостаточно хорошо закреплены подставки под киты. Плывет суденышко. Ну как суденышко... Теплоходик четырехпалубный. Количество сломаных колен у китов Олега я не помню...
З.Ы. Про пострадавших в Новосельцево как-то не хочется и вспоминать...

Цитата:

---

Сообщение от RainBow

Леш ну навернео ты загнул по поводу крупных неприятностей. но..
подпортить жизнь может- в виде потерянных 2-3-5 минут а они могут стоить первого места

---

Ничуть. Поломка кита на соревнованиях - это, по моим меркам, крупная неприятность. А если ты не готов надёжно разместить киты в любых условиях(дождь, ветер, камни, бетон, уклон) то этим запросто может закончиться. Насмотрелся уже.

Цитата:

---

Сообщение от Olegych

З.Ы. Про пострадавших в Новосельцево как-то не хочется и вспоминать...

---

Это когда? Осенью этой мегаволн-то вроде не было...

Не удаляйте. Я потом перенесу в отдельную тему.

Цитата:

---

Сообщение от SealOK

Это когда? Осенью этой мегаволн-то вроде не было...

---

Зато той и позатой весной полно было примеров :(

Цитата:

---

Сообщение от Истребитель

На основание гребенки делается два уса из пружинистой пластины, под квадратный профиль столика. Не большое усилие на гребенку и усы обхватывают квадратный профиль.... секунды...

---

вот фотки этого крепежа...

Цитата:

---

Сообщение от Истребитель

вот фотки этого крепежа...

---

ГОЛОВА!!!
Блин придется переделывать.
Мысль-вместо пружин использовать канцелярские зажимы для бумаги-они всевозможных рзмеров:)и конфигурация один в один как у твоих

Цитата:

---

Сообщение от ПЕПСИКОЛЬЩИК

вместо пружин использовать канцелярские зажимы для бумаги

---

Так на фотках - они и есть, как я понял...

Вот,даже дома нашел-как раз :)

Цитата:

---

Сообщение от SealOK

Так на фотках - они и есть, как я понял...

---

Нет,не они

Цитата:

---

Сообщение от SealOK

Так на фотках - они и есть, как я понял...

---

Нет, это как раз они были сделаны вручную. :)

После практически трёхмесячного труда по пятницам я, наконец-то разродился вот таким-вот детищем.
Ответы и коментарии - по мере поступления.
Судите сами, но не очень строго.
Вес агрегата 13 кг.

http://img98.imageshack.us/img98/1328/10020az.jpg http://img98.imageshack.us/img98/1450/10055sk.jpg

http://img98.imageshack.us/img98/6945/10066ug.jpg http://img98.imageshack.us/img98/710/10078ld.jpg

http://img386.imageshack.us/img386/8682/10084vt.jpg http://img386.imageshack.us/img386/6205/10090ed.jpg

http://img386.imageshack.us/img386/2217/10102rr.jpg http://img453.imageshack.us/img453/1689/10118nj.jpg

http://img486.imageshack.us/img486/5797/10125fl.jpg http://img389.imageshack.us/img389/9411/10132tf.jpg

Цитата:

---

Сообщение от Бур

После практически трёхмесячного труда по пятницам я, наконец-то разродился вот таким-вот детищем.

---

А сам то как, доволен? :)

На водоёме ещё не опробовал. Дома на полу вроде бы нормально. :)

Цитата:

---

Сообщение от Бур

На водоёме ещё не опробовал. Дома на полу вроде бы нормально. :)

---

Сколько по времени уходит на сборку детища ??? :)

Сборка / разборка занимает минут 10.
Всего-то - подтянуть / ослабить 15 болтов.
На пересечённой местности времени это процедура, я думаю, займёт немного больше, т.к. придётся выставлять каждую ногу.

Может кто подскажет диаметр (наружний) у ноги платформа Ривы

С уважением, Сергей

Цитата:

---

Сообщение от uncle Fedor

25мм

---

Спасибо,
Еще вопросик: Крепление обвеса Ривы ведется пластиковыми переходами , есть ли у него запас сжатия до 22мм т.к. ноги моей будующей платформы 22мм

С уважением , Сергей

не удержался , и выкинул фото своей платформы, не стал ждать когда доделаю может кто что еще интересное подскажет или недостатки укажет, жду критики:d

вес в данном комплектации 8,6кг
нога вращается 360гр
пятка может становится под любым углом

Основной каркас Тонкостенная труба 40х20х1,5
Остальное алюминий
Нога 22мм х1,8мм, внутренняя18мм х 2мм
Зажимные винты большие оот офисных стульев (крепление спинки)
малые винты от электро пилы ручной


З.Ы. Одну ногу педаны не успел доделать :D

Супер!
Почти что лучше оригинала :)
Вот только не видно, есть ли винты, фиксирующие педану в выдвинутом положении? Если нет, стоит добавить, на то место, где педана из салазок выходит «ломающая» нагрузка довольно сильная будет.

Цитата:

---

Сообщение от Sana

Супер!
Почти что лучше оригинала :)
Вот только не видно, есть ли винты, фиксирующие педану в выдвинутом положении? Если нет, стоит добавить, на то место, где педана из салазок выходит «ломающая» нагрузка довольно сильная будет.

---

Винты будут, но в отличии от оригинала пропила не будет, у направляющих будут свои салазки(в изготовлении поэтому винты и не показаны) и педана по ним будет скользить, а винт будет стоять на месте, а у оригинала он помойму скользит

ещё обрати внимание на шарниры «пяток». У нас народ ставил на самодельные платформы именно такие узлы — были случаи поломок. Возможно, лучше ограничить свободу пятки одной плоскостью (как, напимер, у Milo) но сделать узел помощнее?

Цитата:

---

Сообщение от Sana

ещё обрати внимание на шарниры «пяток». У нас народ ставил на самодельные платформы именно такие узлы — были случаи поломок. Возможно, лучше ограничить свободу пятки одной плоскостью (как, напимер, у Milo) но сделать узел помощнее?

---

узел давольно прочный в пятках вставлен стальной стержень со втулкой из какогото полимера(название ксожелению не запомнил, но применяют в ракетостроении), а резьбовое соединение проклеено эбоксидкой (испатание на изрлом и выров прошли удачно)

ДОБРЫЙ ДЕНЬ В ХАТУ...ИНТЕРЕСУЕТ СРЕДНИЙ РАЗМЕР СИДЕНИЙ НА ПЛАТФОРМЕ...(ДЛИНА, ШИРИНА)...ЗИМА ОДНАКО МОЖНО И ПОРУКОДЕЛЬНИЧАТЬ...ДАВНО ХОТЕЛОСЬ СДЕЛАТЬ "СТУЛЬЧИК" УДОБНЫЙ...ВОТ РУЧКИ ДО НЕГО И ДОШЛИ...

Цитата:

---

Сообщение от casino

...ИНТЕРЕСУЕТ СРЕДНИЙ РАЗМЕР СИДЕНИЙ НА ПЛАТФОРМЕ...

---

примерно 350х450мм
_________________________________
и это… КРИЧАТЬ не надо :) :)

И ЕЩЕ ВОПРОСИК....ПРИКИНУЛ УЗЕЛ КРЕПЛЕНИЯ НОГИ К РАМЕ...И ВОЗНИКЛО ДВА ВОПРОСА...1 - ВЫДЕРЖИТ ЛИ ТАКАЯ КОНСТРУКЦИЯ 100 КГ...(ТЯЖЕЛОВАТ СТАЛ :d )...2 - БУДЕТ ЛИ УСТОЙЧИВАЯ, (ОРИЕНТИРОВОЧНО РАЗМЕР РАМЫ 500Х500)...

Цитата:

---

Сообщение от CASINO

1 - ВЫДЕРЖИТ ЛИ ТАКАЯ КОНСТРУКЦИЯ 100 КГ...(ТЯЖЕЛОВАТ СТАЛ :d )...2 - БУДЕТ ЛИ УСТОЙЧИВАЯ, (ОРИЕНТИРОВОЧНО РАЗМЕР РАМЫ 500Х500)...

---

Имхо крепления всех фирменных ящиков так и устроены.

ЗЫ. Выключите Caps Lock. :D :D :D Надпись одними заглавными в инете принято считать криком.

CASINO
Есть некоторые правила расчета прочностных конструкций. Не буду грузить формулами - только выводы.
1. Принято, что сотношение диаметра трубы к длинне прилегания в зажиме, для устранения люфтов должно быть 2,5. Т.е. если труба 20 мм, то длина прилегания в зажиме 50 мм, иначе будет люфтить.
2. Смущает резьбовое соединение прижимного винта. Принято считать минимально допустимую длинну резьбового НЕсилового соединения для стали - не менее двух ниток. Для резьбы М8 это 2,5 мм. Давно расчинано чтобы не сорвать резьбу вручную для М8 длинна резьбы - 6,5 (сталь Ст3) - такова, кстати, ширина гайки. Сталь прочнее алюминия (дюрали) в 2,2 раза. Длина резьбы в алюминии таким образом получается 14 мм.
3. Алюминий мягкий металл - поэтому лучше бы взять резьбу М10 где шаг 1,5 или М8 с крупным шагом. Тем более, стальной винт через 15-max 20 затяжек резьбу M8х1,25 при малой толщине - "съест". Усилие, создаваемое кистью, в эргономике принято считать 10 кг, а особо одаренные люди могут создать 25-30 кг. Если соотнести диаметр рукоятки к диаметру резьбы как 1:5, то осевое усилие на резьбу составит (грубо) 5х8/1.25х10=320 кг. Поэтому это усилие можно уменьшить только распределением на количество ниток.
на 14 мм мы имеем 11 ниток и на каждую приходится уже по 31 килограмму - а это уже терпимо.
ЗЫ Все данные взяты из "Справочника Машиностроителя".

Упор делать надо стальным (латунь, бронза, титан и т.п.), дюралюминий не годится из-за мягкости.

Я тут порылся в архиве на компе - нашел объемные чертежи платформы, которую разработал и сделал в прошлом году. Крупо узел крепления ножек. Трубки для ножек 20х1,5 - мой вес 110 -держат без проблем. Длина прилегания 50 мм. Винт крепежный М10. Год платформа уже отходила - очень ей доволен.
Вечером, или в крайнем случае на выходные, постараюсь сделать фотки того, что из этого рисунка получилось.

В догонку - нашел фотографию, где восседаю на этой платформе на Оке. Глубина в месте установки платформы 50 см. Дно каменистое.

Всем спасибочки за информацию.

Pan Ozersky
Какая длина ног оптимальная и какие габариты платформы, устойчивая получилась...рама из чего сделана-железо или алюминиевый профиль...

Daddy
Хорошая дюраль думаю пойдет...

Цитата:

---

Сообщение от Pan Ozersky

Я тут порылся в архиве на компе - нашел объемные чертежи платформы, которую разработал и сделал в прошлом году.

---

Леонид!
Я с Ваших рисунков просто балдю :p :p
Теперь по существу.
Как крепятся резьбовые втулки и трубки под ножки ? Аргон ?

А как вам вот такой способ зажима...

Nick-Nick
1. спасибо :rolleyes:
2. Да, действительно зто аргонная сварка. Так получилось, что одна фирма была мне должна (морально) и я "подсуетился". Но у меня есть вариант как обойтись и без этого. Чертежи завтра, т.к. они на рабочем компе. В этой конструкции применен профиль 20 х 50. В другом варианте пришлось брать профиль 30 х 40.

casino
А как Вы планируете засунуть это в профиль? Брать профиль 80 х 50 - это весьма много. Для 30 х 40 эта конструкция маловата - все будет болтаться, да и кромки профиля тонковаты - замнуться. Каждый раз, чтобы засунуть ножку надо будет "ловить" эту втулку внутри тыкая каким нибудь прутиком (у нее же нет фиксированной соосности с отверстиями в профиле) Да и только втулка с приваренным резьбовым штоком (размеры сняты с рисунка в ворде:mad: ) будет весить порядка 400 гр, а, если, ножек 6 - то это два с полтиной кило. Это при том, что вес платформы свыше 5 кг считаю очень тяжелым. Кстати завтра свою взвешу.:p

Цитата:

---

Сообщение от CASINO

...давно хотелось сделать "стульчик" удобный...вот ручки до него и дошли...

---

Можете ознакомиться с положительным опытом соотечественников :)

http://matchfishing.ru/forum/attachm...1&d=1161603605 и http://matchfishing.ru/forum/attachm...1&d=1131962823

могу дать координаты аффторофф :)

Цитата:

---

Сообщение от Sana

Можете ознакомиться с положительным опытом соотечественников :)

http://matchfishing.ru/forum/attachm...1&d=1161603605 и http://matchfishing.ru/forum/attachm...1&d=1131962823

могу дать координаты аффторофф :)

---

Сорри за ОФФ, но в нижнем левом углу первой картинки увидел такое, что сразу напомнило мемориал Серова 2006

Цитата:

---

Сообщение от vova

Сорри за ОФФ, но в нижнем левом углу первой картинки увидел такое, что сразу напомнило мемориал Серова

---

Так, блин, та же дамба, только за две недели ДО :) тогда шашлык прямо по секторам в процессе разносили :)

Pan Ozersky
Да это я погорячился....
С аргоном похоже трудновато будет...по мне так проще сделать что-то на токарном или фрезерном...благо у тестя на даче станочки есть...хотя я и не профессионал в этих делах, но приходилось работать...

Sana
Спасибо...класные снимочки...

Хотелось на мемориал Серова попасть с утра, чтобы посмотреть получше на платформы, да и на все остальное..., но получалось попасть только к 12-13 часам...и то на часик заезжал, так как работал...и вообще...посмотришь как мэтры ловят...чувствуешь себя почти лохом...

Ладно это так...лирическое отступление...Вообще-то хочется сделать стульчик, что бы в ящичек собирался...по-этому очередной вопрос...Как лучше, удобнее делать - ящик отдельно, платформа отдельно, или пару профилей прикрепить к ящику и играть от этого...

Все-таки спасибо ребятам-мэтрам...так и сидел бы на ведре и ловил стеклом...а так глядишшшш...появилось желание снасти хорошие приобрести, стульчики сделать...ЭХ!!!!!!! Чем только это все закончится...лишь бы из дома не выгнали...

Как бы так по мягче спросить, наблюдал много раз - ящики конечно блестящие, большие и по идее вместительные. Но вот ни разу не видел как туда лазят( что либо берут) - поводочница на столе, мелочуга у кого по карманам распихана или тоже на столе болтается, полки выдвигаются в сторону воды,а там ноги... вот собственно и вопрос - что "самодельщики " парятся с ящиками ? какой смысл люминий пилить ?Не проще ли просто сиденье сварганить? Или складной стул пришпандорить? Или там по какой причине вставать запрещено во время соревнований ,взять там что нибуть на берегу из переносного ящика, к примеру открыть коробку взять мотовильце? Как пример, соорудил в прошлом году, очень удобно , откинул стул да слез, опять же сапоги не нужны, чтоб передние ноги по глубине установить.

[QUOTE=Sana]Можете ознакомиться с положительным опытом соотечественников

[QUOTE]
Саня, а про него забыл?:)

Цитата:

---

Сообщение от AlexV.

Саня, а про него забыл?

---

Воткстатида. Для самоделкиных на мой вхгляд, вариант ещё более подходящий. Надёжная платформа и отдельный ящик (или стульчик)

Цитата:

---

Сообщение от LEKS

…вот собственно и вопрос - что "самодельщики " парятся с ящиками ? какой смысл люминий пилить ?Не проще ли просто сиденье сварганить? Или складной стул пришпандорить?

---

Вполне можно (см. пост выше). Причём «шпандорить» не обязательно. В Киеве обратил внимание, что ВСЕ поляки использовали именно большие листовые платформы, на которые ставили маленькие ящички типа этого:
http://www.actupeche.com/Portals/0/I...isri550200.jpg

Цитата:

---

Сообщение от LEKS

Или там по какой причине вставать запрещено во время соревнований ,взять там что нибуть на берегу из переносного ящика, к примеру открыть коробку взять мотовильце?

---

Нет, не запрещено, просто то, что нужно в первую очередь, кладёшь под руку поближе.

Цитата:

---

Сообщение от LEKS

Как пример, соорудил в прошлом году, очень удобно , откинул стул да слез, опять же сапоги не нужны, чтоб передние ноги по глубине установить.

---

Вполне нормальная конструкция. Но всё же лучше вместо табуретки ящик поставить, зимний, например. Сидеть на ящике удобнее (устойчивее)
Что же до шуфляток и ящичков, то они важны на соревнованиях, чтобы за нужной оснасткой не приходилось вставать и ходить куда-то.

Цитата:

---

Сообщение от casino

С аргоном похоже трудновато будет...

---

На любом приличном автосервисе. Договориться всегда можно.

Цитата:

---

Сообщение от leks

Как пример, соорудил в прошлом году, очень удобно , откинул стул да слез....

---

Свою первую конструкцию так и сделал, но все же такая схема тяжеловата и громоздка. Иногда до хорошего места я на Ниве не могу добраться, приходится идти пешком с грузом. Считаю, что шестиногая двухуровневая конструкция попрактичнее будет..... Ящики с причиндалами на плаформе не держую. Я любитель. Время не горит на рыбалке, поэтому я уж до бережка дотопаю метра четыре - пять, а не вытаскивать из под себя задрав конечнось или извернувшись штопором. (:) :) :) Пусть спортсмены не обижаются - это я в порядке самокритики - тыжеловато мне уже на платформе суетиться ! :) )

Pan Ozersky, а из какого материала педана сделана? Вспененный ПВХ?

И что за НЛО на первой фотке?
З.Ы. Материал ящика (фото 1 и 2)

Ящик сделан из вспененого ПВХ-10, о кототром я много и подробно писал http://matchfishing.ru/forum/showthread.php?t=4364 и http://matchfishing.ru/forum/showthread.php?t=7993
Дно покрыто композитом - очень хороший и прочный материал. Между двумя листами тонкого алюминия 0,4 мм вклеен пластик. Общая толщина сэндвича 3 мм. Легче алюминия в 2,5 раза, а по прочности точно такой же. Применяется для облицовки зданий, рекламных конструкций. Дорогой - хороший композит баксов 20 - 25 за квадратый метр, но у рекламщиков, где есть производство, всегда можно выпросить обрезки. Сама силовая конструкция сделана из профиля 20х50х1,5 и 20х30х1,5.

Цитата:

---

Сообщение от Nik-Nik

И что за НЛО на первой фотке?

---

Это не летающая тарелка, а висящая на стойке на берегу кружка от термоса! Ну попала в кадр!:) :)
:confused: :eek: :mad: "Так рождаются нездоровые сенсации !!!!":) :p :D
Основание от первой платформы привозил на первый этап зимнего фидера. Я из него столик соорудил (не пропадать же добру) На фотке с наших соревнований я за ним и сижу! Ну дай Бог на следующих соревнованиях увидимся, покажу во очию некоторые самоделки.

Короче говоря, остановился на следующем:
1. платформа разборная полностью и складывается в ящик;
2. рама встроенная в ящик;
3. в ящике место для самой платформы + место (ящичек) для основных причиндалов (оснастки, поводки, струмент и т.д.) по минимуму;
4. педана (вроде правильно написал) разборная.
5. выносной стол дополнительный.

Я не знаю как у вас, а у нас в автосервисах даже за бабки простым автоматом попросить что-нибудь сварить...у них такие лицаааааааа....

Короче приступаем к проектированию...

Sana
Может кто-нибудь будет ловить с платформой в эти выхи недалеко от Минска...я б подъехал посмотреть...с пивом...вроде бы свободен...тьфу-тьфу-тьфу...

Пока все, всем огромное спасибо...

Pan Ozersky
Чуть не забыл...и все таки узел крепления ног...в последней платформе, просто винт упирается в ногу или все тки через какой-то упор...

Цитата:

---

Сообщение от CASINO

Может кто-нибудь будет ловить с платформой в эти выхи недалеко от Минска...я б подъехал посмотреть...с пивом...вроде бы свободен...тьфу-тьфу-тьфу...

---

Будут, на Прилепах оба выходных. Завтра будем мы с Billy и, наверное, ещё кто-нибудь, вот на счёт самодельщиков наших пока не уверен.

Цитата:

---

Сообщение от Sana

Будут, на Прилепах оба выходных. Завтра будем мы с Billy и, наверное, ещё кто-нибудь, вот на счёт самодельщиков наших пока не уверен.

---

ОК!...попробую подъехать...

Цитата:

---

Сообщение от uncle Fedor

Дружище - подожди принимать решение - посмотри сначала на конструкцию Ривы, на все узлы, решения которые там применены - это очень удачная конструкция....

---

Это верно, только пока что в Беларуси нет ещё ни одной Ривы :) ток что придётся комраду CASINO пока что довольствоваться изучением Мило и Колмиков :)

Цитата:

---

Сообщение от uncle Fedor

Дружище - подожди принимать решение - посмотри сначала на конструкцию Ривы, на все узлы, решения которые там применены - это очень удачная конструкция....

А варить ничего(!) не надо :) Любой ящик можно надежно сделать без сварки - на следующей неделе фотки своего ящика выложу - посмотришь.

---

да я особо и не тороплюсь...зима длинная...:) я в основном принял решение по компоновке, а не по конструкции...вот что-то типа этого...

Цитата:

---

Сообщение от CASINO

и все таки узел крепления ног...в последней платформе, просто винт упирается в ногу или все тки через какой-то упор...

---

Винт М10 просто упирается в ногу. торец винта зашлифован.

Цитата:

---

Сообщение от uncle Fedor

варить ничего(!) не надо Любой ящик можно надежно сделать без сварки

---

Првильно! Я так же все конструкции расчитываю только под резьбовое или кпепаное :) соединение. Просто, как я уже говорил, подвернулась оказия держатель ножек сделать такой конструкции - вот и воспользовался. О чем, кстати, не жалею.

Подскажите плиз. каким образом платформа будет стоять горизонтально если, например, задние ноги стоят на твердом глинистом берегу, а передние, пусть даже с пятаками, уходят постепенно в илистый грунт, глубина которого, ну например 40см.?

Цитата:

---

Сообщение от andry98

Подскажите плиз. каким образом платформа будет стоять горизонтально если, например, задние ноги стоят на твердом глинистом берегу, а передние, пусть даже с пятаками, уходят постепенно в илистый грунт, глубина которого, ну например 40см.?

---

Надо платформу сместить на 30-40 см назад, тогда все ноги будут стоять на твердом глинистом берегу. Этим растоянием можно пожертвовать, а платформой и жизнью лучше дорожить! :)
Бывает разве твердый грунт и сразу жидкий ил 40 см глубиной, или это просто вопрос из серии "а если бы ты вез патроны"? :confused:
Досочку в конце концов можно положить, камушек какой-нибудь, да и просто пятки платформы сделать поболее....

Цитата:

---

Бывает разве твердый грунт и сразу жидкий ил 40 см глубиной, или это просто вопрос из серии "а если бы ты вез патроны"?

---

А почему нет? Наш приморский канал, на котором проходят большинство соревнований. Если я поставлю платформу длиной около, ну например, 1,2м, то задние ноги будут находиться на достаточно твердой земле с травкой, а вот передние уйдут под воду, где под тяжестью сидящего будут погружаться в мягкое дно, постепенно, но уверенно см на 30 точно, вот о чем я хотел сказать. Если-же ставить платформу полностью на берегу, я имею ввиду такую самодельную как описал LEKS в 363 посте, то к чему она? Или я что-то не понимаю.:confused:

Цитата:

---

Как пример, соорудил в прошлом году, очень удобно , откинул стул да слез, опять же сапоги не нужны, чтоб передние ноги по глубине установить.

---

Я штекером не ловлю, но в соревнованиях поплавочных иногда участвую, покупать фирменный дорогой ящик пока нет смысла, а вот что нибудь подобное, даже вполне пригодилось- бы. Поэтому и возник этот вопрос.

Цитата:

---

Сообщение от andry98

Или я что-то не понимаю.

---

Есть немного :)
Даже если ВСЕ ноги платформы на берегу, толк от неё есть и очень большой. Сидишь ровно, устойчиво, всё необходимое под рукой, табуретка не пытается упасть при каждом вставании. Кроме того, за три сезона активной ловли в самых разных условиях, не припомню ни одного случая с таким мега илом. Ещё надо учитывать, что из всех шести ног платформы на передние приходится меньше всего нагрузки, даже когда стоишь на педане (основная нагрузка на средние идёт) поэтому случай с медленным утоплением передних ног почти утопический :) :) :)

Цитата:

---

Ещё надо учитывать, что из всех шести ног платформы на передние приходится меньше всего нагрузки, даже когда стоишь на педане (основная нагрузка на средние идёт)

---

Ну это да, в принципе так и есть, если конечно шесть ног, а не 4.:p И все-таки если даже шесть ног поставить в воду, в мягкий грунт, на метр от береговой линии, он-же будет утопать до какого-то уровня?:(

по правилам большинства соревнований задние, иногда средние, а иногда даже и передние ноги ящика обязательно должны быть на берегу. Так что слишком глубоко не залезешь :) а на обычной рыбалке головой думать надо — каждый сам себе злобный Буратино.

Цитата:

---

а иногда даже и передние ноги ящика обязательно должны быть на берегу

---

О как! Понятно.Будем думать.

Так, значит винт особо не продавливает ногу...это упрощает конструкцию...очередной вопрос...судя по наблюдениям если в воду далеко не заходить длины ног в см 50-60 должно хватить...а если стать на глубине приблизительно 50 см, то ноги должны быть около метра или возле того... или нет...и вопрос к Пану...еще...предпочтительный размер педаны...и достаточный размер и количество профилей на педанЕ...

Основное размеры см фото1
В транспортном состоянии влезает в чехол 52 см х 56 х 30 (но кроме нее в этот чехол еще много чего влезает) см фото2
Для того, чтобы платформа никуда не проваливалась есть комплект сменных лап. см и фото1, 3, 4.
Лапы имеют возможность "качаться" в одной плоскости, можно развернуть всю ногу в креплении, тем самым изменить направление "качания" лапы. кострукция очень простая и хорошо видна на фотографиях.
Кроме этого еще фотографии, сделанные вчера в гараже. За грязюку извеняйте, но времени подготовить рекламную фотосессию не было :rolleyes: :)
К платформе у меня четыре пары ног (трубок) высотой 350 мм, 550 мм, 750 мм, 900 мм. Этим перекрываются все немыслимые комбинации установки. Не стоит поднимать платформу в воде выше 50 см, трудно залезать и слезать. Начинает снижаться устойчивость платформы на сильном течении, из за задронного вверх центра тяжести и парусности садка - может пустую перевернуть, даже клал камень или ставлю ведро с прикормкой, но тяжелее все равно ее не надо делать. Трубки (ноги) храню вместе со стойками в отдельном чехле.
Все остальные запчасти для платформы в сиденье-чемоданчике.
Главные потребительские принципы при конструировании этой модели.
Вес - менее 5 кг.
габариты - см рисунок - влезает в багажник любой машины.
прочность - должна выдержать меня.:)
при сборке только руки - никакого инструмента!

Дядя Федор...ждемс фоткофф...

Очередные размышления...какие ноги лучше...круглые или квадратные...или фофиг...и у тех и у тех есть свои плюсы и минусы...

Вроде бы нашел где сделать винты и другую мелочь из титана...жалко только что мелочь...профили есть в магазинах "Сделай сам"...

О... вспомнил ...что хотел еще спросить...про упор ног в профиле..например профиль 50х50...получается если мы упираем ногу винтом...то нога упирается в три точки...2 - края профиля и 1 - винт... этого достаточно или делать упор ноги в плоскость...например загнать в профиль небольшой деревянный брусок из твердого дерева...

может кому пригодится
http://www.masterfix.ru/index.shtml/...nserts_Bolts_0

Цитата:

---

Сообщение от Savinoff

может кому пригодится
http://www.masterfix.ru/index.shtml/...nserts_Bolts_0

---

Хорошая штука...но для наших целей не годится...тут получается втулка внутри, а нам нужно снаружи...

Цитата:

---

Сообщение от Savinoff

может кому пригодится
http://www.masterfix.ru/index.shtml/...nserts_Bolts_0

---

Давно вижу такие втулки на стройрынках.
На вопрос где такое можно сделать - пожимают плечами.
Заклёпочный пистолет стоит весьма солидных денег :(
Втулки-заклёпки продают только упаковками, штук по 100 или больше.

Цитата:

---

Сообщение от casino

..например профиль 50х50...

---

очень большой - можно взять меньше - к примеру 50х30 или 40х30

Цитата:

---

Сообщение от casino

то нога упирается в три точки...2 - края профиля и 1 - винт... этого достаточно или делать упор ноги в плоскость...например загнать в профиль небольшой деревянный брусок из твердого дерева...

---

только в края профиля упирать нельзя - слишком маленькая зона контакта - поползет! Упирать надо по линии не менее 40 мм
НИКАГОГО ДЕРЕВА - разбухнет в момент! - помнет и заклинет!!! Только негидрофобные материалы!

Nick-Nick
Мелкими упаковками (6-10 шт) продают в Маркткауфе и в Леруа Мерлене - Поедешь после соревнований из Чулкова - зайди посмотри :) Есть для внутренней и для наружней установки. Размер более М6 не встречал, т.к. вручную заклепать больше физически невозможно. Далее нужны какие-то мега электро девайсы. А жаль, штука очень хорошая.

О наболевшем, игнорировал резьбу BSF-20, та что 3/8 на 20 витков, высверливал 8,5 отверстия и вкручивал через "немогу" импортные держалки. За сезон все разболталось, склейка помогает от части, а в магазине (что на огородном) есть на стойках ,но опять же диаметр не мой самих палок , уж больно неохота переделывать все мои крепления , особенно под подсачник - подскажите где по случаю можно приобрести метчик за одно и плашку в Москве, или может кто продаст за ненадобностью???
Был на сайте www.umtools.ru там ответили 50 шт. минимальный заказ ,да еще ждать . Мысли вслух "-вот бы кто закупил ,да по рыболовным магазинам в виде наборчика ,махом бы смели и денег бы заработал."

To LEKS: Иди сюда и будет тебе счастье! Правда, плашек нет нигде (или я не нашел), но метчики нужные - есть!
http://www.toolmarket.ru/contact/
To Pan Ozersky: Леонид, год пользую самоделку, где нога диаметром 20 поджата барашком М8 в профиль - при моем весе (чистый - 100, в одежде - ???) не ползет..., кстати, торец болта не шлифовал - смысл? Только чуть фасочку снял и все. Профиль - 40х40.
Всем самодельщикам - практически любой профиль в Москве есть здесь:
http://www.pilotms.ru/.

Цитата:

---

Сообщение от Dmitry_Daddy

To Pan Ozersky: Леонид, год пользую самоделку, где нога диаметром 20 поджата барашком М8 в профиль - при моем весе (чистый - 100, в одежде - ???) не ползет..., кстати, торец болта не шлифовал - смысл? Только чуть фасочку снял и все.

---

У меня "потекло" :p (бекоз 115! :confused: )- поэтому дую на воду :) . Если эксперимент был удачный, то конечно, но я перестрахерился на всякий там...
Торец винта стандартного штампованного обычно имеет, так назаваемый "штамповочный затек" - т.е. небольшой вогнутый мениск с кромкой - эта кромка сильно калечит поверхность трубы - Вот только ради этого. Можно снять напильником, я так на точиле обработал - "шлифанул" - термин наверно очень пафосный получился - главное снять заусенец.
Кстати, те стальные детали, (в основном это винты) после любой механической обработке, сдирающей с них покрытие, кладу в "пребразователь ржавчины" - ортофосфорная кислота - купил бутылку в автомагазине - дешевая.

Цитата:

---

Сообщение от uncle Fedor

Я покупал их в розницу на москворецком рынке. Ставить очень просто - молотком

---

Дядь Федор! А поподробнее можно. Размерчики, технология....

Цитата:

---

Сообщение от Pan Ozersky

У меня "потекло" :p (бекоз 115! :confused: )- поэтому дую на воду :) . Если эксперимент был удачный, то конечно, но я перестрахерился на всякий там...
Торец винта стандартного штампованного обычно имеет, так назаваемый "штамповочный затек" - т.е. небольшой вогнутый мениск с кромкой - эта кромка сильно калечит поверхность трубы - Вот только ради этого. Можно снять напильником, я так на точиле обработал - "шлифанул" - термин наверно очень пафосный получился - главное снять заусенец.
Кстати, те стальные детали, (в основном это винты) после любой механической обработке, сдирающей с них покрытие, кладу в "пребразователь ржавчины" - ортофосфорная кислота - купил бутылку в автомагазине - дешевая.

---

У меня "текло", пока я дырки под ноги напильником растачивал - плохо сопрягались кривые))) Потом стал сверлить перкой - дырки получаются как от фрезы - "течь" перестало. Хотя имеет смысл подложить эбонит или твердую резину. С болтом - согласен.

У нас в Минске нашел такие втулки с резьбой...мах 10 размер по 20 шт. стоят около 2 баксов...но люминь и только внутренние...сразу отпадает...кстати по резьбе...стандартную можно использовать в креплении ног...или лучше "мелкую"...и еще назревший вопрос...кое-что (не несущее) думаю крепить полыми заклепками...или все-таки ящик должен быть по максимуму "глухим"...

ноги круглые лично мне и делать удобнее...наверное остановимся на них...

еще один способ крепления ног в профиле пришел в голову:недалеко от конца профиля (2,5-3 см.) сверлим отверстие под ногу, а упор ставим с торца профиля...втулка по размеру профиля с отверстием для винта диам. 10...сама втулка крепится в торце винтами на 4-5...это на всякий случай если не договорюсь сделать втулки с токарями...как оно держать будет...

про держатели колмиковские...я думаю, что в Минске их не найду...так-что придется делать все самому...

Цитата:

---

Сообщение от CASINO

еще один способ крепления ног в профиле пришел в голову:недалеко от конца профиля (2,5-3 см.) сверлим отверстие под ногу, а упор ставим с торца профиля...втулка по размеру профиля с отверстием для винта диам. 10...сама втулка крепится в торце винтами на 4-5...это на всякий случай если не договорюсь сделать втулки с токарями...как оно держать будет...

---

В риве так и организованы крепежи ног, если я правильно понял объяснение.
http://www.rive-france.com/photos/708350a.jpg
http://www.rive-france.com/photos/708382a.jpg
http://www.rive-france.com/photos/617011a.jpg

Цитата:

---

про держатели колмиковские...я думаю, что в Минске их не найду...так-что придется делать все самому...

---

Обратись к Олегу (Турист) думаю он тебе с этим поможет ;)

Дкржу в руках фото штатив, уж больно эфектно ноги можно выдвигать, смущает - как их в воде регулирывать, и стоит ли? А так трубки конусные , грамотные стопрочки. Идея уж больно нравиться всё компактно и на берегу крутиь не прийдется.

Цитата:

---

Сообщение от LEKS

Дкржу в руках фото штатив, уж больно эфектно ноги можно выдвигать, смущает - как их в воде регулирывать, и стоит ли? А так трубки конусные , грамотные стопрочки. Идея уж больно нравиться всё компактно и на берегу крутиь не прийдется.

---

нет тут принцип нормальный - цанги...ноги не конусные... а нормальные прямые...а вот резьба сделана конусная...на втулке и "гайке"...идея конечно хорошея...:D ...но реализовывается трудновато....хотя возможно...кстати как надежность такого узла...на платформе...

и еще...так и не дождался ответа на вопрос..."лепить" ящик отдельно (с функцией основы платформы) или его на на платформу варганить...

на БРИК чего-то не пускают...видать чего-то не так сделал...хотя и ни разу и не "поговорил"...как зарегистрировался...видать не нужон...интересный сайт...в...:confused: ....молчу....:D :D :D ...хотя и беларус...:D :D :D

Цитата:

---

Сообщение от uowip

В риве так и организованы крепежи ног, если я правильно понял объяснение.
http://www.rive-france.com/photos/708350a.jpg
http://www.rive-france.com/photos/708382a.jpg
http://www.rive-france.com/photos/617011a.jpg

Обратись к Олегу (Турист) думаю он тебе с этим поможет ;)

---

от РИВЫ и мысли такие появились...только по причине не ясности как оно в РИВЕ организовано...и будоражит что-то мозггг...:D ...так что пока оно на распутие....промелькнула мысль сделать сначала ящик, а потом доделать педану...я так думаю делать начну в конце февраля-начале марта...2007...до этого времени нужно определиться по всем вопросам...и один из которых...сколько "шуфлядок" в ящике делать...пока думаю 3...2 поменьше...и одну по-больше...:D ...остальное для самой платформы...все-таки хочется что бы она помещалась вся!!!! в ящик...так как спать почти всегда приходится в машине...

Ну вот к концу сезона закончил свое дедтище :)

-вес в данном комплектации 18,6кг
-нога вращается 360гр
-пятка может становится под любым углом

-Основной каркас Тонкостенная труба 40х20х1,5

Остальное алюминий
-Нога 22мм х1,8мм, внутренняя18мм х 2мм
-Зажимные винты большие оот офисных стульев (крепление спинки)
малые винты от электро пилы ручной
-Крепеж выполнен из цилиндрического текстолита (обрабытывается супер да и нагрузку держит очень хорошую)
-ящик выполнен из фанеры 4 и 6мм оптянут кож замом

"малые винты от электро пилы ручной" это как?

Цитата:

---

Сообщение от Игорь М

"малые винты от электро пилы ручной" это как?

---

Это винты которые крепят обвес пил, (линейки , дистанцеры и прочие элементы рамы)

Цитата:

---

Сообщение от se-rg

Ну вот к концу сезона закончил свое дедтище :)

---

... вполне может конкурировать с ипортными изделиями.
Если успешно пройдет испытания - можно начинать мелкосерийное производство платформы модели "Tula 06"!?

зы делали сами или на заказ?

Молодец, здорово!!! Настоящий Левша!!!

Цитата:

---

Сообщение от Rial

... вполне может конкурировать с ипортными изделиями.
Если успешно пройдет испытания - можно начинать мелкосерийное производство платформы модели "Tula 06"!?

зы делали сами или на заказ?

---

Токарку заказывал, а остальное все сам (напильник, ножовка пометалу, дрель и т.д. вот набор инструментов необходимый для изготовления)

З.Ы, Если кого заинтересует могу скинуть чертежи узлов, с изменениями которые пришли в голову в процессе изготовления:)

Молодец...классссссная вещь...хорошо смотрится...а сиденье не высоковато ???...проведешь испытания обязательно отпишись...а я вот только чертежи пока "рисую"...уже море бумаги извел...ну зима длинная...думаю к сезону успею...еще раз молодец...

Цитата:

---

Сообщение от casino

Молодец...классссссная вещь...хорошо смотрится...а сиденье не высоковато ???...проведешь испытания обязательно отпишись...а я вот только чертежи пока "рисую"...уже море бумаги извел...ну зима длинная...думаю к сезону успею...еще раз молодец...

---

Сиденье как раз под мой рост:)

SE-RG, получилась индивидуальная платформа only for you :D

2 Se-rg:
а во сколько обошлась всего ваша работа (если не секрет)?
я имею в виду материалы + заказная работа

Цитата:

---

Сообщение от Worm

2 Se-rg:
а во сколько обошлась всего ваша работа (если не секрет)?
я имею в виду материалы + заказная работа

---

Все вместе с материалами 3000т.р Материал подыскивал на пунктах приема цветмета все на много дешевле чем в магазине,

kdguoeiwurhgvkjadnf!!!!!!!!!!!!+_)/+_)/*/__?)/+_/+)*(?*()?%:"№!"№;....это я так ругаюсь...законы мерфи в действии...проехал в субботу по всем местам, где есть алюминиевый профиль...закон подлости...40х20х2 нет нигде, есть из этого размера профиль П-образный 40х20х2, остальное что нужно есть, и поставки только после нового года...а до нового года есть пару выходных, можно было бы уже что-то сделать...и как назло, железо есть ЛЮБОЕ...и вот сначала закралась мысль сделать несущую раму из железа 40х20х1,5...но блин вес...один погонный метр чуть больше 2-х килограммм...а по расчету нужно 1.8 метра...сдуреть...почти 4 килограмма...это крайние меры...хотя вес не так критичен лично для меня, везти будет машина, а пронести пару десяткоффф метроффф не проблема...

а все остальное...со сваркой алюминия пока глухо...

опять задумался над вопросом...рама отдельно и ящик отдельно...или как...все-таки если все компактно складывается в ящик это одно, а если в в багажник ставить платформу собранную...то это однако...

еще пару вопросов...винты, которые крепят ноги...10 мм. или хватит 8 мм....и размер рукчек на винтах...40 мм. в диаметре хватит???...

короче говоря...

к SE_RGу...основная рама из железа али люминь...и как устроен крепеж ног...

Pan Ozersky говорил. что площадь крепления ног должна быть кратна 5-ти...т.е. если ноги 20 мм, то основание к которому прижимается нога - 100 мм....возник вопрос...как устойчивость платформы...хотя бы по тестам в квартире...

не ругайте меня за такую тщательность в вопросах...хочется сделать вещь хорошую и достойную (и легкую) для повторения..."нечего людям голову зря ломать..." (с)...

Цитата:

---

Сообщение от CASINO

можно было бы уже что-то сделать...и как назло, железо есть ЛЮБОЕ...и вот сначала закралась мысль сделать несущую раму из железа 40х20х1,5...но блин вес...один погонный метр чуть больше 2-х килограммм...а по расчету нужно 1.8 метра...сдуреть...почти 4 килограмма...это крайние меры...хотя вес не так критичен лично для меня, везти будет машина, а пронести пару десяткоффф метроффф не проблема...

---

+ Возможен вариант облегчения нижняя часть каркаса из трубы 40х20х1,5,а верхняя из трубы 20х20х1,5 , конечно вес не на много уменьшится но 1кг с снебольшим скинеш

Цитата:

---

Сообщение от CASINO

а все остальное...со сваркой алюминия пока глухо...

---

+ Таже проблема и в Туле "конечно можно отдать на оборонку но овчинка выделки не стоит"

Цитата:

---

Сообщение от CASINO

опять задумался над вопросом...рама отдельно и ящик отдельно...или как...все-таки если все компактно складывается в ящик это одно, а если в в багажник ставить платформу собранную...то это однако...

---

+Мой ящик в акурат входит на низ каркаса , но когда сделаю второй места для первого не будет:eek:

Цитата:

---

Сообщение от CASINO

еще пару вопросов...винты, которые крепят ноги...10 мм. или хватит 8 мм....и размер рукчек на винтах...40 мм. в диаметре хватит???...

---

+Мои винты которые крепять (стопорят) ноги М8 вполне достаточно

Цитата:

---

Сообщение от CASINO

к SE_RGу...основная рама из железа али люминь...и как устроен крепеж ног...

---

+рама стальная

Цитата:

---

Сообщение от CASINO

Pan Ozersky говорил. что площадь крепления ног должна быть кратна 5-ти...т.е. если ноги 20 мм, то основание к которому прижимается нога - 100 мм....возник вопрос...как устойчивость платформы...хотя бы по тестам в квартире...

---

+ Прыгал на платформе как только душа позволила хоть-бы малое смещение ног произошло - все держит супер

Чертеж телескопической ноги,(продолжение следует :) )
З.Ы, Моем варианте шпилька отсутствует, но думаю работать со шпилькой должна лучьше -трба меньше травмироваться будет

Цитата:

---

Сообщение от CASINO

Pan Ozersky говорил. что площадь крепления ног должна быть кратна 5-ти...т.е. если ноги 20 мм, то основание к которому прижимается нога - 100 мм....возник вопрос...как устойчивость платформы...хотя бы по тестам в квартире...

---

Я такой ...уйни не говорил, читайте и, главное, цитируйте внимательно, особенно пост 350 в этой теме - это всего пару страниц выше.

Цитата:

---

Сообщение от Pan Ozersky

Я такой ...уйни не говорил, читайте и, главное, цитируйте внимательно, особенно пост 350 в этой теме - это всего пару страниц выше.

---

Приношу искренние извинения...бес попутал...от этой платформы голова уже кипит...:)

Se_rg

Спасибочки...

Открытие сделал ,зайдя на рынок, у палатки со всякой требухой(замки ,ручки,шпингалеты) ,наткнулся на ручку дверную . Кандовая ,довольно увесистая ,крашенная черной краской,потянулся и схватил - легкая,осенило сразу -люминий,блин! Ширина посадочного торца где-то около 4см. с небольшим, сама ручка так же и по толщине 4-5 см. Тут же продовались мебельные втулки наружный D М-10 , внутренний М-6, там где посадочное место под 4х гранный стальной прут я высверлил сквозное отверстие, а с боку просверлил и нарезал резьбу под мебельную втулку в неё барашек. Получилось легкое соединение, можно для ноги 12-16 мм. трубы использовать, потому как обточенная ручка легко входит в квадратный профиль 2,5х2,5 .
Минут за 40 я переделал все крепления с заклепанными ранее гайками , конструкция стала на много надежнее,прочнее, и по мне так легче (ранньше было много болтов на боковом креплении) предыдущей.

остальные чертежи к моей платформе

З.Ы, Кострукторские варианты приняты из моего опыта проектирования и могут быть изменены, на усмотрения изготовителя
З.З.Ы, Если кому потребуются чертежи крепежей обьвесок платформы , пишите

при собирание платформы есть вопрос : как сделать в алюминевой трубе со стенкой 1.5 мм хорошую резьбу что б выдерживала мой вес(85 кг), бо мне кажеться если я просто нарежу резьбу на стенке и вкручу болт то она быстро полетит??

Цитата:

---

Сообщение от Тюлень

при собирание платформы есть вопрос : как сделать в алюминевой трубе со стенкой 1.5 мм хорошую резьбу что б выдерживала мой вес(85 кг), бо мне кажеться если я просто нарежу резьбу на стенке и вкручу болт то она быстро полетит??

---

Поставить на стенку трубы накладку - можно на трубчатых заклепках. (как один из вариантов), Но для правильного совета нужно увидеть чертеж или рисунок.

Цитата:

---

Сообщение от Тюлень

при собирание платформы есть вопрос : как сделать в алюминевой трубе со стенкой 1.5 мм хорошую резьбу что б выдерживала мой вес(85 кг), бо мне кажеться если я просто нарежу резьбу на стенке и вкручу болт то она быстро полетит??

---

Глянь мое сообщение 428 там вложеный файл, там есть узел крепления телескопических ног,

Еще вариант увеличения толшины стенки за счет отрезка трубки большего диаметра:

допустим есть алюминевая труба диаметром 18мм с толщиной стенки 2мм., чтоб увеличить толщину стенки берем отрезок алюмин. трубы длиной (допустим) 5 см и диаметром 22мм с толщиной стенки 2мм и одеваем на трубку диаметром 18мм и получаем в общем итоге 4мм , чтоб трубка диаметром 20мм не скользила по трубке диаметром 18мм применяем эбоксидную смолу

Братцы, ну не держит алюминий и его сплавы нагрузку! Утолщайте стенки стальными или латунными вставками!

сейчас сам горожу ящик с педаной,только чтобы разбиралась и убиралось в рюкзак.кому надо могу помочь с сваркой,я сварщик.

Всем привет...подходит эпопея с изготовлением платформы...осталось прикрепить педану к самой раме платформы...хочу сделать на так называемых салазках...по-этому поводу есть пару вопрософф..для салазок из материалов есть нержавейка 2 или 2.5 мм...и алюминиевый уголок 40х40х2,5 или 3 мм. толщиной...выдержит ли такой алюминиевый уголок...или нержавейка...

пока нет фотика...скину фотки платформы позже...

ПОдходит и моя Эпопея с изготовлением платформы остаётся только покрасить и обшить седенье.Сразу делал из алюминевых ног хотел сделать телескоп , НО ДАХРЕНА работы с телескопом и хлипкая конструкция выходит.Было решено не заморачиваться и изготовитьиз стальной трубы ноги, В доделанном виде плтформа весит около 5 кг, причём педана из стальной трубы но ящик из алюминия,

З.Ы, потом выложу фото

Цитата:

---

Сообщение от Тюлень

Лыжные палки -диаметр 19

---

надо искать на 25мм, тогда обвеска от ривы подходить будет, если её не самому делать

Продаются насадки для дрели,там чуть доработать крепление -очень даже приличные ноги получаются и цена вопроса 46 руб. на сторительном рынке . Второй год на них сижу и не скользят и не вязнут.

Цитата:

---

Сообщение от LEKS

Продаются насадки для дрели,там чуть доработать крепление -очень даже приличные ноги получаются и цена вопроса 46 руб. на сторительном рынке . Второй год на них сижу и не скользят и не вязнут.

---

у нас есть поллностью из металла...а есть с резиной сверху приклеена...резина выдержит...:rolleyes: ...или взять просто метал...

Еще одна самоделка!

Цитата:

---

Сообщение от lkm

Еще одна самоделка!

---

а сильный ветер нормально держит?

Цитата:

---

Сообщение от Karlson

а сильный ветер нормально держит?

---

не пробовал в сильный ветер, думаю выдержит сделаны очень крепко - быстрей платформу унесет чем их сломает

Цитата:

---

Сообщение от LKM

не пробовал в сильный ветер, думаю выдержит сделаны очень крепко - быстрей платформу унесет чем их сломает

---

Шоб крепче держало нужно ставить вот так ;)
http://www.rive-france.com/photos/702101a.jpg

Вот наваял...более подробно попозже...скоко весит пока не мерил...размер ящика 350х470...рама сварная...квадрат 40 мм и 30 мм...ноги 25х2 длина 45 см...пока сделал простые...20 труба есть только 1 мм...а ее гнет винт по страшному...нужно искать потолще стенки...но пока думаю испытаем в таком виде...верхняя часть ящика под разные причиндалы для платформы...внизу оставил место под все остальное...но пока сделал выжвижной только один ящик...фотки делал телефоном...так шта...короче смотрите...

К плюсам изготовления своими руками помимо экономии я бы добавил еще и то, что ящик делается под себя.А к тому, что покупаешь, возможно необходимо подстраиваться. Если затратить времени побольше на изготовление ,в данном случае ящика, могу сказать с 99% уверенностью, что отличить от оригинала будет трудно!
При любых раскладах, сделанный своими руками Единственный в мире! Других таких больше нет! Наверное,это есть одним из самых важных факторов!

[quote="кузмич"]Коль, это кормуха, а ты представь, насколько дешевле выйдет ящик????
[quote]
Если ящик (платформу) делать самому, покупая все "ингридиенты" в магазине, то выйдет в 2000-2500 р. Мой где-то так и обошелся мне. Но сколько при этом удовольствия!!!!

Главное под себя сделал, да и размерчик, под свою(корму) подогнал!:p

Цитата:

---

ее гнет винт по страшному...

---

Вот достаточно простая и надежная конструкция.

Цитата:

---

Если ящик (платформу) делать самому, покупая все "ингридиенты" в магазине, то выйдет в 2000-2500 р. Мой где-то так и обошелся мне. Но сколько при этом удовольствия!!!!

---

Цитата:

---

Главное под себя сделал, да и размерчик, под свою(корму) подогнал!

---

При всем этом знаешь как ящик устроен ,слабые сильные места и уверенность под пятой точкой :)

Свой агрегат собрал в паре с отцом за 3 недели ,обошёлся он мне практически бесплатно, ну если конечно не считать разобранной спинки старой кровати и честно найденой на какой-то свалке обшивки авто :).
При наличии материалов , продуманных чертежей платформу можно собрать за 2-3 дня легко. самая большая проблемма это продумать, как из таго что есть сделать, то что ты хочешь.
Своим аппаратом я доволен на 97 % , подвёл лишь столик и необбитое сиденье(опять же за неимением материалов)

Сегодня, обшил седуху, на Илюхином(ИЛЬЯ-69) ящике, завтра выложу фотки, что из ящика получилось.;)

платформа на косметическом ремонте в данный момент , есть только вот это фото.Это вторая рыбалка на ящике , сразу говорю настроенно неправильно:)

Цитата:

---

Сообщение от Тюлень

В след.сезоне незадумываясь ставлю наверх ПВХ трубу и подшипник

---

Имхо лучше не ПВХ, а неопрен, или резина или вспененный полиэтилен. Подшибник ИМХО нафиг не нужен. Еще подумай как увеличить площадь опоры. См ссылку http://rive-france.com/photos/702210a.jpg

Цитата:

---

Само сиденье сделано из алюминия и пластмассы

---

Сиденье лучше помягче и посередине разрез, чтоб ж... и я... не потели :D См ссылку http://rive-france.com/photos/708541a.jpg

Цитата:

---

Сиденье лучше помягче и посередине разрез, чтоб ж... и я... не потели

---

:) только хотел спросить ,как лучше на всю или по половинам , а тут раз и ответ.Спасибо

По поводу неопрена - а где ж его взять то?

Как обещал, выкладываю то что получилось из Илюхиного ящика (делал сиденье и педану). Что не нравится, строго не судите - это мой первый тюнинг. Может, в будующем, буду принимать заказы на тюнинговку.:p :) ;) тот кто видел ящик до того, оценят!

Цитата:

---

Сообщение от xxxLexaxxx

Люди ПАЖАЛУЙСТА скиньте полные чертежи платформ желательно побыстрее!!!

---

Ага! Ща! кто их делал-то эти чертежи. Мы тут на уровне детского кружка в гараже или в сарае клепаем, а не в Туполевском КБ. Кто что мог -тот выложил.

Цитата:

---

Сообщение от xxxLexaxxx

Люди ПАЖАЛУЙСТА скиньте полные чертежи платформ желательно побыстрее!!!

---

Если с математикой знаком, то берешь платформу (фото 2 от кузмича), измеряешь линейкой и обозначаешь данную длину за Х, потом ширину за У, и при помощи знаний математики азов черчения у тебя за день-два при желании получится чертеж платформы, ну а потом можешь скинуть свои рисунки в эту тему.

Тут рекомендаций достаточно, при определенном взгляде на вещи можно так же сделать и еще довести кое что.
Профиль аллюминевый не панацея в данном случае, если нет необходимости переть все на своем горбу ,то и ряд других конструкционных материалов подойдет- я все на нержавейку косяки бросаю. Сосед работает в мастерской (двери делают) ,там у них столько всяких возможностей ,профили ,трубы, листы -разных размеров и диаметров. Дороговато правда,но думаю из нержавейки на века.:)

Ринат интересует диаметр ноги и что будит с платформой если ноги выдвинуть на максимум. (просьба не экспериментировать просто сказать свои ощущения , т.е согнутся ноги или вывернет узел крепления).

Ринат!
Обратил внимание на твое крепление на МЭ. Очень хорошо. Но есть один вопрос. Т.к. планка сделана из дерева, то не разбухает ли она от влаги, например при дожде?. Идеально сюда подошел бы текстолит.

Цитата:

---

Сообщение от Rial

На максимальной высоте - будет пошатываться немного в месте крепления бруска с ящиком. Можно улучшить...прикрутить не 2, а 4 болта на паралельных осях.
Узел крепления ноги зажимает ее крепко и ничего не шатается.

---

на облегченной модели, лучше использовать сиденье с неглубоким ящиком для хранения обвеса.

если кому пригодится...
размер сидушки 30х40
глубина ящика 20
глубина верхнего отсека 4 см

также возможен облегченный вариант;)


смотрим фото:

Цитата:

---

Сообщение от Pan Ozersky

Ринат!
Обратил внимание на твое крепление на МЭ. Очень хорошо. Но есть один вопрос. Т.к. планка сделана из дерева, то не разбухает ли она от влаги, например при дожде?. Идеально сюда подошел бы текстолит.

---

оно конешно так...:) ...про дерево...но дерево можно заменить в любой момент...расходы минимальные...это конешно для тех у кого руки растут от кедаво нужно...:D ...а сдругой стороны...до сих пор (лет 18-20) пользуюсь складными стульями, которые сделал тесть из клена...просто покрыты лаком...каждые выходные в деле...и под дождем и на солнце...и в мороз и летом...:D ... и не трескаются, и не разбухают...:D ...может это не тот случай...:rolleyes: ...:D ...

Всем привет,Вопрос: Испытывали ящик на крутом склоне ну например под углом 30-40 градусов, если нет советую обязательно,на предмет целостности крепления ног,нагрузка сильно увеличивается .

С уважением Миха !

Цитата:

---

Сообщение от MGcom_66

Испытывали ящик на крутом склоне ну например под углом 30-40 градусов, если нет советую обязательно,

---

Зачем делать то, чего в реальной жизни никогда не будет? Если говорить о соревнованиях и дамбах, то обычно уклон дамбы не более 20 градусов. Если же говорить про обычную рыбалку, то и там всё-таки должна присутствовать доля здравого смысла :) :) даже садясь на (под) обрыв, можно пройти пару шагов туда-сюда и найти более ровный пятачок.
_______________
а то может ещё на вертикальной стенке испытать?

Решил поделиться что получилось. В ОШАНЕ за 200р. купил складной табурет, с одной стороны подрезал ножки и вставил туда алюминевые трубочки в которых насверлил отверстий и нарезал резьбу М4. в конец ножек и трубочек вбил деревяшки и привернул шурупом колесики от старого катающегося кресла
смотрите что из этого получилось.
P/s Заодно выложу сюда поплавки для щуки или для маркера - себестоимостью в 5р. и грузоподъемностью 24 и 28 гр.

Цитата:

---

будь с этим табуретом поокуратнее

---

Да , поперечена там ни каким боком. Не встанет на буераках - зачем тогда ноги регулируемые?

Поперечена может быть как раз и хорошо. В топком месте кинул поперек несколько веток, ножки втопятся в грунт, а поперечина обопрется на ветки.
(Валера! как только поедем весной вместе на рыбалку, приглашай в испытатели - ежели мои 110 выдержит, то ей и износу не будет....):) ;)

Цитата:

---

ножки втопятся в грунт, а поперечина обопрется на ветки.

---

- зачем тогда ноги регулируемые?:)

Цитата:

---

Сообщение от сок

оффтоп конечно, но они здоровые слишком и заметные для щуки. Если ловить щуку на живчика есть в продаже такие шарики пластмассовые - а внутри воздух. Прозрачные. При тако рыбалке потери поплавков стремятся к нулю - по крайней мере у меня, так чего экономить. Хотя идея и неплоха.

---

Если бы щука боялась всего того, что плывет по нашим рекам, то она, как вид, вымерла бы давно со страха и голода.:) ;) Ловят же на кружкИ, а они поболее будут в разы.

Ножки регулируемые в связи стем что у воды как правило наклонная поверхность, а сидеть на наклонной табуретки сами понимаете некомфортно. С этой целью сделал возможность укоротить ножки с одной стороны и примерно до 15 градусов уклона табуретку можно будет поставить.
По надежность табуретки - на сезон хватит и ладно, от следующей табуретки отрежу ножки и сделаю еще один стульчик - ведь цена вопроса менее 200руб. даже за любую табуретку от фирменных производителей можно таких купит минимум 7 шт.

По поплавкам важен не поплавок а для многих идея - купить поплавки от сети по 5 руб. за штуку и воткнуть в нее обыкновенную ручку заплавленную с обеих сторон термопистолетом. Господа ну не у каждого есть более 100 руб.(200р. и т.д. см. сайты продающие эти вещи) на маркерный поплавок от .....

Цитата:

---

Сообщение от Rial

будь с этим табуретом поокуратнее....очень быстро расшатывается и заламываются ножки.

---

+1. Складывается на бок.

Цитата:

---

Сообщение от andry98

+1. Складывается на бок.

---

Спасибо за предупреждение, попробую усилить, на данный момент пока пользуюсь им на кухне уже 2 недели в доработанном виде т.е. с ножками уже выдвижными.

Хочу обратить внимание вот на что: Стульчик может быть любой это не принципиально - лишь бы был нужной для Вас высоты !!! а затем отрезаешь лишнее обращенное от Вас в сторону берега. Самое главное не надо нарашивать ножки т.к. любое изделие выпущенное даже в Китае как то проверяется и на какой то вес расчитано. Если мы предположим укоротмим его ножки то в самом изделии мы уменьшим изгибающие моменты повысим его жесткость.

Вот мой девайс.
Сделал сам уже давно,скоро год,есть к нему обвес с алюминия,ещё с работы не притащил,пидана+ещё две ноги.Ноги телескоп,наружный диаметр трубы как у ривы,всё легко разбирается и складывается в рюкзак.Держит мои 115кг нормально,можь не очень эстетично,зато очень практично.Варил мне не кто то,а я сам.

Цитата:

---

Сообщение от Stasis

Вот такой ящик сделал

---

Скажи, плз, где ты брал застежку, которой закрывается ящик?

Я решил закончить то, что начинал ранее, но по разным причинам, откладывал на ПОТОМ.
Итак, Вашему вниманию представляется суперстульчик для рыболова. Иначе - платформа. Конечно, она в корне отличается по виду от того, что используют спортсмены во всем мире. Но функционально ни чем не отличается.
Основной проблемой, с которой я столкнулся - это сварка алюминия. Дорого для самопала. Поэтомуя применил вытядные заклепки 5мм. Профильный алюминий закупался в "Шармане", а листовой - за ОЧЕНЬ дорого (для самопала) - на вторцветмете, куда свозят весь люминий неустанные труженики сараев, дач, заводов и пр. Сталь применял только в исключительных случаях, в борьбе с лишним весом (общий вес пока не измерялся, но реально невелик).
Основная идея - уйти от стандартной 6-ти-ножки и сделать нечто неповторимое. Получилось. По сути, все видно на фото. Это стульчик-качалка. Рыболов сидит на оси, а где ноги - фиксатор угла наклона. При таких размерах можно сидеть на плите углом наклона до 35 град (если не сползешь . В подавляющем большинстве случаев этого более чем достаточно. Микронеровности грунта нивелируются винтовым стержнем в каждой ножке (видно на фото). Причем резьба - в верхней части.
По мере доведения конструкции до финала, буду выкладывать фото. Осталось обшить "мягкое место" стульчика, сделать крепеж для столика с наживками, садка, ловушки.

Интересное решение! Правда, как то все ...сложно, что ли....
Я вот не стал усложнять конструкцию, сделал по подобию, и вот что получилось.Кстати, тоже все алюминий, только заклепки прятал,шпаклевал и красил. :)

Сегодня работы были продолжены и сделаны держатели удилища и ловушки. На фото видно их в сложенном состоянии - компактно. Фото лапок нет, поскольку работы были закончены уже в темное время.

Цитата:

---

Сообщение от uowip

Чумовой девайс :)
Они же в грунт уйдут, как пить дать ...

---

Я думаю на наклонной поверхности, при смещении центра тяжести, такие тонкие ножки могут просто подломится. И чем больше они будут вывернуты, тем быстрее это произойдёт.

Цитата:

---

Сообщение от jvb

Для меня очевидно, что эту конструкцию Я смогу повторить даже на коленке, а Риву нет.

---

Вот тоже делал на каленке http://www.matchfishing.ru/forum/sho...&postcount=408

Цитата:

---

Сообщение от Globus_Vrn

se-rg
стандартная шестиножка. А других идей не возникло? Механика на этом не заканчивается ;)

---

Его идея понятна:сделать самодельный Рив.
Вот идея платформы-рюкзака.
А твоя идея в чём заключается?

Цитата:

---

Сообщение от Globus_Vrn

Парни, не думайте стандартами! Ваши платформы - это только одно решение. Есть масса других. Сами-бы придумали что иное или только на повторы сил хватает?

---

Со своей колокольни:
Чтобы мы не сделали сами из подручных материалов, да на коленке - выглядит просто неэстетично ( относительно платформ) Да и велосипед чего изобретать ?? без обид...

Вот если взять времена СССР ( я работал на почтовом ящике в эксперим. цехе) тогда бы я взялся за такую работу...под рукой все - станки, любые материалы, гальваника, малярка, термичка.

С ув. Валера

Цитата:

---

Сообщение от Globus_Vrn

Главное - оставить в багажнике авто как можно больше свободного места для сопутствующих вещей.

---

Дай фотку в сложенном(разобранном) состоянии,а то не понятно каким образом он вообще в багажник влезет.

Скажу пару замечаний,одно из которых самое критичное:
- заклепки! Это просто неприменимо, на первой же рыбалке под нагрузкой, при постоянном ерзании на точке сидения, все как одна раздалбываются,потом скрип и скрежет , потом болтание и хлюпанье,потом в один прекрасный момент вся конструкция может рухнуть.
- боковины и перила и прочаяя хрень, мешающая посадке! Только представте, что что-то упало, выскользнуло из рук, желание нагнуться, поднять, спасти упавшее в воду барахло... Это только дома когда разложил и в тапочках слез -залез все прекрастно ,на самом же деле, будет масса проблем при наличии забродников , плащей и теплых курток. Словом любой выступ мешающий свободно поставить убрать ногу - это проблемма!

Цитата:

---

Сообщение от Globus_Vrn

leks
опыт покажет. Я специально их много натыкал, чтоб уменьшить нагрузку на каждую в отдельности. На худой конец, если все так будет плохо, буду варить аргоном.
Касаемо выступающих частей. Такими оказываются боковины ножек, это да. Но поскольку с одной стороны чисто , с другой стороны крепеж удилища, то слазить-залазить только с одной стороны. Думаю, приноровиться можно.
Вообще - первое сильное замечание. Очень признателен!

---

Первое,что можно проделать ,так это протянуть мебелбными болтами,в тех местах ,где вероятна осевая нагрузка. Просто срезаешь заклепку и на её место мебельный болт - шляпкой наружу.
Второе, увеличить площадь опоры, заменив тонкие болты( я так понимаю грунто -зацепы) на плоские тарелки диаметром 15-20 см.
И последнее, замени деревяшки на алюминиевые профили, их при намокании может повести.

Цитата:

---

Сообщение от leks

Первое,что можно проделать ,так это протянуть мебелбными болтами,в тех местах ,где вероятна осевая нагрузка. Просто срезаешь заклепку и на её место мебельный болт - шляпкой наружу.
Второе, увеличить площадь опоры, заменив тонкие болты( я так понимаю грунто -зацепы) на плоские тарелки диаметром 15-20 см.
И последнее, замени деревяшки на алюминиевые профили, их при намокании может повести.

---

"тарелки" уже сварены, просто в фото не вошли. Представляют собой пластины стали 3мм толщиной 8х10см. По середине приварена гайка бОльшего диаметра, чем стержень (в нее вставляется штырь). Еще пластины имеют трапециедальные изгибы с 2 сторон для зацепистости на наклонной поверхности.

Я конечно извиняюсь что влез в вашу дискуссию на 15 страниц, но прочитав их все я так и не смог точно определить для чего вы делаете платформы сами: либо ради идеи либо чтобы деньги сэкономить. Если первое- то понятно, самому приятно что-то сделать и пользоваться. Но это для тех у кого есть время. Кто хочет сэкономить - такой вариант смотрели? я дико сомневаюсь что в Москве этого нет. Цены в перевод на ваши от 3000 до 7500 тыс. рублей. 7500- та, что с колесами, 5000- без колес, 3000- чисто ящик. Обвесы тоже очень дешевые. Но, несмотря на это -очень хорошо выполнена.( не рива и не трабукко конечно, но цена-качество соответствует)
http://www.goldencatch.com.ua/catalo...a/platforma02/
http://www.goldencatch.com.ua/catalo...a/platforma01/
http://www.goldencatch.com.ua/catalo...a/platforma03/
http://www.goldencatch.com.ua/catalo...a/akplatforma/

Цитата:

---

Сообщение от st@y

есть..

---

Тогда в чем проблема? Что называется купи и радуйся. :) Я к своей даже кресло модное примастырил) Где- то в отчете фотку скидывал, в теме Одесская область.

Цитата:

---

Сообщение от leks

- заклепки! Это просто неприменимо, на первой же рыбалке под нагрузкой, при постоянном ерзании на точке сидения, все как одна раздалбываются,потом скрип и скрежет , потом болтание и хлюпанье,потом в один прекрасный момент вся конструкция может рухнуть....

---

Заклепки гораздо более надежная конструкция, чем сварное и болтовое соединение, для конструкций, испытывающих силовые деформации копуса или основы.
Как пример. Самолеты собраны на заклепках. Сварка, а тем более болты не выдержа ли бы таких нагрузок при полете.
Конструкции известного инженера-"силовика" академика Шухова - собраны еа заклепках. (Шаболовская башня, арка Киевского вокзала.) И стоят уже почти сто лет. А ведь на башню действуют очень сильные нагрузки как температурные, так и ветровые.

Цитата:

---

Сообщение от Odessit

Я конечно извиняюсь что влез в вашу дискуссию на 15 страниц, но прочитав их все я так и не смог точно определить для чего вы делаете платформы сами: либо ради идеи либо чтобы деньги сэкономить. Если первое- то понятно, самому приятно что-то сделать и пользоваться. Но это для тех у кого есть время. Кто хочет сэкономить - такой вариант смотрели? я дико сомневаюсь что в Москве этого нет. Цены в перевод на ваши от 3000 до 7500 тыс. рублей. 7500- та, что с колесами, 5000- без колес, 3000- чисто ящик. Обвесы тоже очень дешевые. Но, несмотря на это -очень хорошо выполнена.( не рива и не трабукко конечно, но цена-качество соответствует)
http://www.goldencatch.com.ua/catalo...a/platforma02/
http://www.goldencatch.com.ua/catalo...a/platforma01/
http://www.goldencatch.com.ua/catalo...a/platforma03/
http://www.goldencatch.com.ua/catalo...a/akplatforma/

---

А Вы себя не спрашивали - "Зачем я хожу на рыбалку?" Неужели на привозе нельзя купить рыбу? Это было бы дешевле и целесообразнее. Свой ответ перенесите на самодельщиков.
Когда Генри Форд сделал свою первую самоходную тележку, окрестные фермеры хихикали и показывали на него пальцем. По всем параметрам самоходная тележка проигрывала лошади....

Цитата:

---

Сообщение от Pan Ozersky

Заклепки гораздо более надежная конструкция, чем сварное и болтовое соединение, для конструкций, испытывающих силовые деформации копуса или основы.
Как пример. Самолеты собраны на заклепках. Сварка, а тем более болты не выдержа ли бы таких нагрузок при полете.
Конструкции известного инженера-"силовика" академика Шухова - собраны еа заклепках. (Шаболовская башня, арка Киевского вокзала.) И стоят уже почти сто лет. А ведь на башню действуют очень сильные нагрузки как температурные, так и ветровые.

---

Были где то фото( разлетались стальные клепки стульев рыболовных и т.д.) ,пороюсь - выложу обязательно! Твоя правда в написанном,но...Там перед тем как клепать гипюры считали и чертежи разрабатывали, а так пистолетом китайским, лупануть клепку из сырого люминия, ты о чем? Раздалбываются они под осевыми нагрузками!!! Где ты видел стул проклепанный, с древних времен мастера или на клей или на болты, их к примеру в случае чего и подтянуть можно.

Просили фото как эта штука укладывается в багажник. Вот. Как видно, вокруг стульчика масса свободного пространства. И оно легко заполняется вещами. А ножки вообще ложаться на дно.
В принципе, я уже вижу, что стульчик надо разборным сделать. Будет еще удобнее укладывать. Но пока пусть будет так...

Цитата:

---

Сообщение от leks

Там перед тем как клепать гипюры считали и чертежи разрабатывали, а так пистолетом китайским, лупануть клепку из сырого люминия, ты о чем? Раздалбываются они под осевыми нагрузками!!!

---

В общем-то и я немного считал :)
В сети лежат таблицы нагрузок, которые эти заклепки вытяжные держат. И про стальные и про алюминиевые есть. Так вот, точно не вспомню, но заклепка диаметром 5мм держит достаточно серьезную нагрузку. Да, это не обычная заклепка, которую можно расклепать и будет держать вечно. Но в каждой ножке у меня их около 90 шт!
Как разболтается - я сообщу. Да и заменить на новую недолго. Ремонтопригодность опять таки.

Цитата:

---

Сообщение от ПТАХ

есть идея применить фото-штатив треножный для создания аналога вот этому :)
http://karpolov.ru/product1016.html
уж больно ценка кусачая...

---

Вот именно такой же штатив я и присмотрел,смущал барашек на шаровом шарнире.
В продолжении темы, то за прошлый сезон раздолбал два тройника, вкручивая и выкручивая телескопические ноги,постоянно нарывался на выкручивание из тройника резьбового держателя,потом пассатижи, потом вкручивание обратно и т.д. Как результат алюминиевый корпус тоько отдаленно напоминает тройник,особенно по части резьбы:)

а как он по хлипкости сам по себе ? какую нагрузку выдержит?

Ps в соседнею ветку обсуждение давай перенесём )))

Цитата:

---

Сообщение от Pan Ozersky

А Вы себя не спрашивали - "Зачем я хожу на рыбалку?" Неужели на привозе нельзя купить рыбу? Это было бы дешевле и целесообразнее. Свой ответ перенесите на самодельщиков.
Когда Генри Форд сделал свою первую самоходную тележку, окрестные фермеры хихикали и показывали на него пальцем. По всем параметрам самоходная тележка проигрывала лошади....

---

Я хотел сказать другое, вы видно меня не совсем правильно поняли . Я в первом посте в этой теме условно разделил тех, кто что-то мастерит и выкладывает в этой теме фотки, на две группы: те, кто делают это ради того, чтобы сделать это:) , и не важно сколько денег на это уйдет. ( читал ваши посты в других темах, осмелюсь отнести вас к первой категории).И тех, которые делали себе платформы ради того, чтобы сэкономить. Для них и писал свой пост. Зачем конструировать , тратить время и деньги если можно за двести баксов купить ;)

Цитата:

---

Сообщение от Odessit

Я хотел сказать другое, вы видно меня не совсем правильно поняли . Я в первом посте в этой теме условно разделил тех, кто что-то мастерит и выкладывает в этой теме фотки, на две группы: те, кто делают это ради того, чтобы сделать это , и не важно сколько денег на это уйдет. ( читал ваши посты в других темах, осмелюсь отнести вас к первой категории).И тех, которые делали себе платформы ради того, чтобы сэкономить. Для них и писал свой пост. Зачем конструировать , тратить время и деньги если можно за двести баксов купить

---

ОК! Все понятно. Не будем обижаться друг на друга!:)
Вопрос этот очень тонкий! Я, иногда, сам на себя удивляюсь:eek: . Делаю самоделки, при том, что способен купить абсолютно все, что нужно:confused: . Для меня - это метод релаксации, хотя материальной реализацией творческих замыслов по работе не обижен. Ну так получается в жизни;) . Мне кажется, что такая потребность - это внутренний духовный протест на современный уклад жизни, где все можно правильно купить. ИМХО!:p
Давайте лучше "сходить с ума" и "уходить от действительности" таким образом!
Удачи!

Цитата:

---

Делаю самоделки, при том, что способен купить абсолютно все, что нужно . Для меня - это метод релаксации, хотя материальной реализацией творческих замыслов по работе не обижен

---

Вполне адекватная ситуация когда все есть ,но что -то требуется для души, где и как и каким образом реализовать возникшую идею. Будучи за буграми, часто офигивал (не нашел другого слова) от гаражей и их благоустройства ,сколько там станков и приспособ и всяких приблуд,что за частую произведенное хояином в десятки раз превышало стоимость изделия в соседнем супермаркете. В большинстве случаев произведенное своими руками о многом говорило о человеке, и этого было вполне достаточно ,что бы сформировать о нем мнение. Наступят времена когда и у тебя бентли и у соседа бентли, и что разрисованный тов.Церетелли бентли ни чуть не хуже ,того же бентли разрисованного Сафроновым:):d Словом чем больше благосостояние населения ,тем больше будет возможностей самореализовываться и самовыражаться.

В общем пришел к выводу мне при ловле фидером удобнее всего использовать обыкновенный зимний ящик ( как впрочем и мноногие другие его используют), но при использовании его постоянно сталкиваешься с тем что у берега есть налон и приходится выравнивать площадку, пришел выводу на ящике ( желательно легком пенопластовом, у меня пока алюминевый) сделать ножки которые с одной стороны должны быть регулируемые т.е. должну выдвигаться до 7-10 см.
Как это реализовать никто не задумывался? Как к пенопластовому (да и другому) приделать ножки и какие (из чего).

P.s Придерживаюсь мысли сделать площадочку в размер донышка ящика, к нему приделать ножки- из чего и как пока ?

И еще кто знает, как ведет себя легкий пенопластовый ящик на наклонной поверхности, зимой на льду понятно держит, а при диагональной нагрузке.

Цитата:

---

Сообщение от jvb

Как это реализовать никто не задумывался? Как к пенопластовому (да и другому) приделать ножки и какие (из чего).
P.s Придерживаюсь мысли сделать площадочку в размер донышка ящика, к нему приделать ножки- из чего и как пока ?

---

В пору отсутствия платформы с выдвижными ногами, ловил на дамбах с большим уклоном штекером с апиковским зимним ящиком.

Для регулировки угла наклона пользовался куском пенопласта толщиной см под 10, обрезанного под клин, с сведением до нуля. Размер - чуть меньше крышки ящика, что бы помещался во внутрь при перевозке.
Выдвижением дальше - ближе, можно отрегулировать почти под любой наклон.

Минус - пенопласт под моим весом долго не жил, приходилось вырезать новый кусок через пару рыбалок. Пенопласт обычный, типа как используют для утепления.
Как временный вариант, ИМХО, жизнеспособно.

Цитата:

---

Сообщение от garygu

Дружище, чета не могу найти изображений сего... Требуется тычек носом.:D

---

крепление ноги к деревяшке:
4 фото
http://www.matchfishing.ru/forum/sho...&postcount=460
или вот:

Цитата:

---

Сообщение от Rial

крепление ноги к деревяшке:
4 фото
http://www.matchfishing.ru/forum/sho...&postcount=460
или вот:

---

Хех, все простое - гениально. Очень по-британски получилось, надо только шпильки бронзовые или медные :) Спасибо!

Заразившись фидером:d , в частности спортивным, возник вопрос в платформе, но как говориться:"Есть желание, но нет возможности!"

Посмотрел, просмотрел, увидел и вот к чему пришёл:
1. используй всё, что под рукою и не ищи себе другое.
2. работаю в учебном заведении, где много подручного материала (только списанный).
3. есть замечательные люди- мастера, которые сделали быстро, надёжно, качественно и с душой (всё на фото) (они готовы по вашему эскизу сделать любую платформу)!!!!
4. прикупив кое-что на стройрынке - получилось такое сооружение.
5. что-бы не занимала много места всё упаковали в чемоданчик.

К своей платформе уже навесил:
1. кочергу для фидера (выдвижная, при необходимости дополнительно тринога)
2. садок
3. столик
4. зонт
5. гребёнка для дополнительных снастей

Сама платформа состоит из квадратных труб 25мм - рама, 20мм - ноги.
Для сборки из инструментов нужна только отвёртка.
Время сборки с навесными штучками - 10 минут.
Вес выдерживает примерно 300кг. (становились втроём)

Цитата:

---

Сообщение от Oleg_37

Посмотрел, просмотрел, увидел и вот к чему пришёл:

---

Размеры,
вес комплекта на фото№4,
приблизительный прайс (фото №1)

Цитата:

---

Сообщение от Nick-Nick

Размеры,
вес комплекта на фото№4,
приблизительный прайс (фото №1)

---

1.60см х 70см
2. около 8-9кг вместе с саквояжем
3. в личку

Цитата:

---

Сообщение от jvb

Из саквояжа еще и столик получится.

---

При ветре ещё и защищает спину. На фото 3 есть элемент застолья!:D
А если серйозно, то так и задумано!
Сейчас буду искать навесное (не знаю терминологии) для маленького столика - миски справа - под мелкого мотыля с грунтом.
Кочергу для этого уже нашёл, ищу большой хомут.

совет подумай о ногах.:D
при такой конструкции гарантировано будет уходить в говны и очень сильно.
как вариант предусмотри возможности ставить подобные ножки dyenh, консервной банки- будет меньше утопать

Цитата:

---

Сообщение от RainBow

совет подумай о ногах.:D
при такой конструкции гарантировано будет уходить в говны и очень сильно.
как вариант предусмотри возможности ставить подобные ножки dyenh, консервной банки- будет меньше утопать

---

Уже продумано, просто ещё не прикрепили! ;) На асфальте в Марьино пока так, а там всё будет!

Опробовав, протестировав первый опытный экземпляр - сделан второй!:)
Сравнительные характеристики:
Размер: 60х70 - оба
Материал: 1- металл, 2- дюраль.
Вес: 1-7.600, 2 - 2.800.
Сделаны подставки под ноги!
Полные испытание пройдут на МЭ-ii 24 января.;)

Олег , осталось теперь сидуху удобную приладить . :)

Может не новое но повторю
Посмотрел на дорогих моделях стоят уровни с жидкостью.
Пошел на рынок купил самый дешевый уровень. 40 см. в нем 3 шт самих индикаторов.. наклеил суперклеем (можно и прикрутить предварительно просверлив дырочки). элегантно удобно и затраты 40 рублей.

найдено на просторах сети /фото с женского чемпионат Мира 2008/

Цитата:

---

Сообщение от RainBow

найдено на просторах сети /фото с женского чемпионат Мира 2008/

---

Жутко красиво и гламурно, но .....
1. Много лишних люфтоопасных соединений - будет качаться, если попой поерзать, особенно как у меня и не только у меня :)
2. Не рискнул бы, стоя на белой площадке в полный рост (и в полный вес :)), кидать прикормку - кувырнуться вместе с платформой - как нефиг делать.
3. Консольное крепление стоек (вырожденные ноги - не гуд)
Но некоторые конструктивные идеи очень интересны. :rolleyes:

Опорные ноги очень даже интересно, в плане устойчивости - как распорки:) и стоило бы от них плясать. Я бы так сделал:- низ за основу, более жесткую раму и с неё выкатывать педану, а сам ящик по принципу складного стула. А вообще, есть мастера и это радует!:)

Цитата:

---

Сообщение от Pan Ozersky

Много лишних люфтоопасных соединений - будет качаться, если попой поерзать, особенно как у меня и не только у меня

---

Цитата:

---

Сообщение от RainBow

фото с женского чемпионат Мира 2008

---

Женского Леонид ;)

Леонид, правая и левая сторона соединена подвижно или я чего не рассмотрел :rolleyes:

Цитата:

---

Сообщение от Nick-Nick

Женского, Леонид ;)

Леонид, правая и левая сторона соединена подвижно или я чего не рассмотрел :rolleyes:

---

Дык и я о том же. Эта табурэточка под изящьные девичичьи ...э-э-э...бедра, а не под 110 килошную ...э-э-э... ну, ты, понял!;)
Левая и правая сторона, кажется, соединяется отдельно, но зависимо. Ибо не увидел я никаких индивидуальных регулировок:confused:

На скорую руку для себя соорудил вот такой компактный стульчик!
http://s47.radikal.ru/i118/0902/0e/b6cb4e41ad81t.jpg http://i034.radikal.ru/0902/3a/f1061b46c528t.jpg

Цитата:

---

Сообщение от super

На скорую руку для себя соорудил вот такой компактный стульчик!

---

Очень и очень достойный результат.
можно пару советов?
1.) по основаниям ножек- закажи у бурдака пятаки от ривы- имхо не дорого и как раз в ноги вставяться- они в том числе и отдельно продаются.
2) сделай на сидушке кроме впадинки еще и поперечный хлыстик...

Юра,спасибо!
С "пятками" проблемы, это точно. Кстати, сделал как то их из... старых шаровых рулевых тяг.Ничего так получилось, только вес лишний! :)
Кстати, сидушка кожаная, были куски лишние, а вот про хлыстик что то вылетело из головы! Надо будет устранить недоработки!

Хорошо получилось.
Ещё вписать в систему столик и будет отлично.
Сколько весит?

Цитата:

---

Сообщение от super

На скорую руку для себя соорудил вот такой компактный стульчик!
http://s47.radikal.ru/i118/0902/0e/b6cb4e41ad81t.jpg http://i034.radikal.ru/0902/3a/f1061b46c528t.jpg

---

А узел фиксации ноги можно покрупнее ?

Конструкция нержавейко-алюминевая.:) Вес 10.5 кг. Размеры в собранном виде 52х32х20 \это в сантиметрах,все ноги телескопические,наружный диаметр 27 мм, нержавейка,внутреннняя труба алюминий,д 22 мм.\цанговая фиксация\, По фоткам будет ясно, что и как собиралось и крепилось! :)
http://s40.radikal.ru/i089/0902/19/a7be08feb2aft.jpg
http://i040.radikal.ru/0902/83/997248dfe97at.jpg
http://s41.radikal.ru/i092/0902/e3/2ca8bd0fc81at.jpg
http://i064.radikal.ru/0902/15/06081aa3a7f0t.jpg

Цитата:

---

Сообщение от super

Конструкция нержавейко-алюминевая.:) Вес 10.5 кг. Размеры в собранном виде 52х32х20 \это в сантиметрах,все ноги телескопические,наружный диаметр 27 мм, нержавейка,внутреннняя труба алюминий,д 22 мм.\цанговая фиксация\, По фоткам будет ясно, что и как собиралось и крепилось! :)

---

А почему не сделали крепление телескопической ноги как вверху, т.е. разрезная труба и проушины?
Плохо, что 27 мм, стандартные навески не подойдут. А в целом здорово. Респект.

Пополню коллекцию самодельных ящиков, еще одним своим вариантом.;)

Сделал еще до Нового Года, но не выкладывал до тех пор пока не обкатал, и не устранил все неудобства эксплуатации. Это окончательный вариант.
Цель простая - легкость и компактность, основа - квадрат 25мм, как у Миловских старых ящиков. Все детали из аллюминия, все стыки и узлы ящика - сварка + заклепки. Вес всего - 6.7кг. Есть также и транспортная система, которая легко вставляется вместо задних ног, и свободно проходит в дверь пассажирского лифта. Ручка транспортной системы является также баром под штекер. Одним словом доволен, как и моя спина.

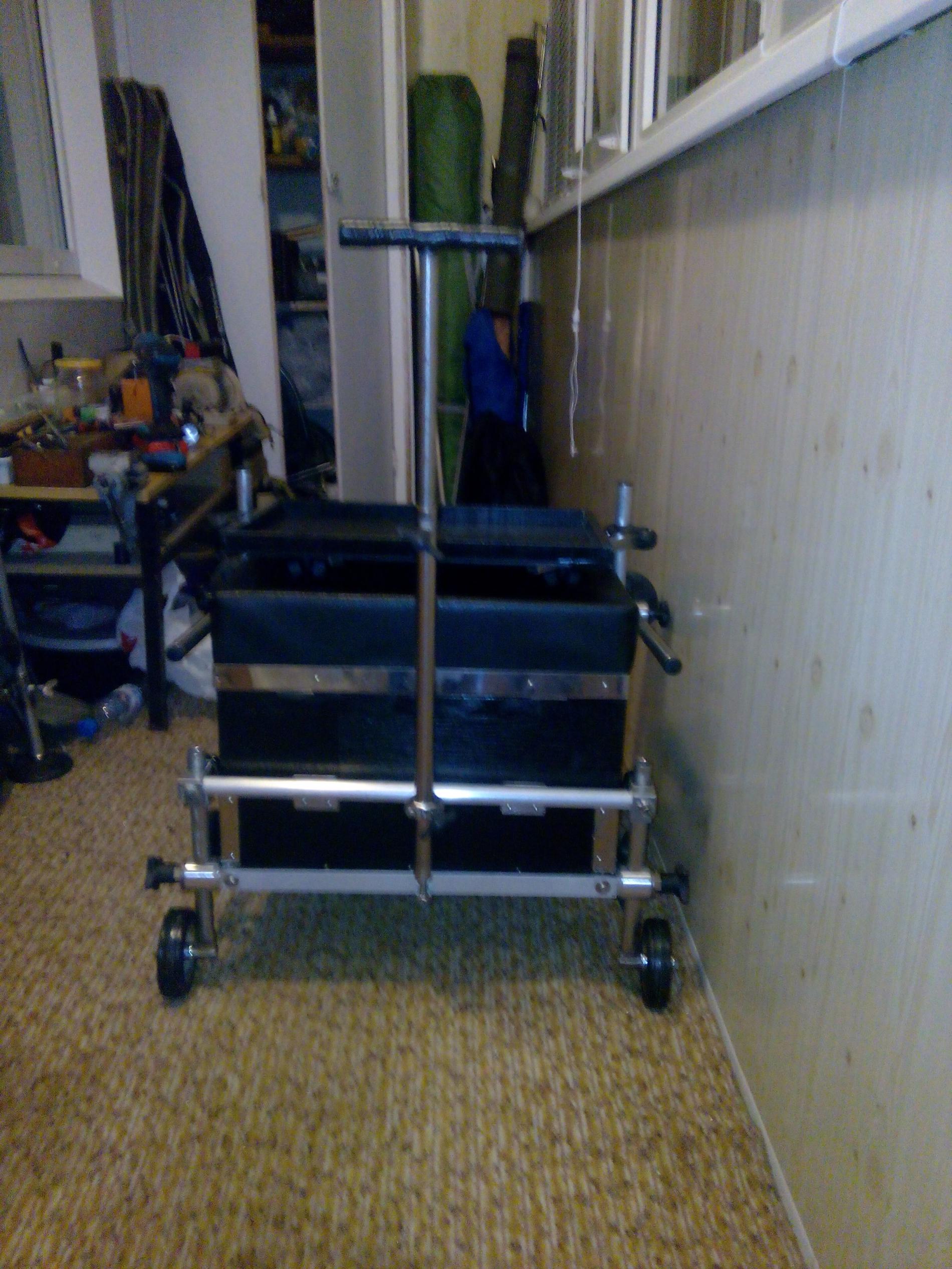

Транспортная система + бар под штекер, она же ручка при транспортировки.

Цитата:

---

А почему не сделали крепление телескопической ноги как вверху, т.е. разрезная труба и проушины?
Плохо, что 27 мм, стандартные навески не подойдут.

---

Во первых, большая разница в диаметрах! 27 мм.на самом деле не большая проблема, особенно для английского обвеса типа Престон-Корум! :)

Истребитель, хорошо получилось!
Пару вопросов: во-первых цена, какая получилась? Во-вторых, почему все-таки 4 ноги?Ну и транспортные размары, еслли можно!
Ps: В своих ящиках я стараюсь подобрать материал по дешевле, то есть то что есть под рукой. Но все равно цена выходит не маленькая.Раньше в этой теме как то уже поднимался вопрос, зачем мы все это делаем, самоделки разные? Однозначно - это приносит удовлетворение ! :)

Цитата:

---

Сообщение от Истребитель

Транспортная система + бар под штекер, она же ручка при транспортировки.

---

Если я правильно понял у тебя там стоят гайки-заклёпки :rolleyes::confused:

Цитата:

---

Сообщение от nick-nick

Если я правильно понял у тебя там стоят гайки-заклёпки :rolleyes::confused:

---

нет, там все просто....
На данный узел воздействуют большие нагрузки, поэтому решил сделать его из железного профиля 10*10мм, который приварил к металлическому профилю 23*23мм, а уже к нему приварил обычную гайку с резьбой М8. Вся эта конструкция одевается на передние ноги, и болтом М8 закрепляется. На вес это не очень сильно повлияло. (Сам был сильно удивлен)

Цитата:

---

Сообщение от super

Истребитель, хорошо получилось!
Пару вопросов: во-первых цена, какая получилась? Во-вторых, почему все-таки 4 ноги?Ну и транспортные размары, еслли можно!
Ps: В своих ящиках я стараюсь подобрать материал по дешевле, то есть то что есть под рукой. Но все равно цена выходит не маленькая.Раньше в этой теме как то уже поднимался вопрос, зачем мы все это делаем, самоделки разные? Однозначно - это приносит удовлетворение ! :)

---

Про цены:
аллюминий: 2800-2900руб
сварка: 800руб
заклепки, болты, барашки - 200руб
колеса - 300руб
всего: приблизительно 4200руб или около 120 $
На изготовление ящиков и седенья не затрачено 0 рублей, т.к. все было под рукой.
Про габариты:
длина 630мм
ширина 520мм
высота 420мм

Цитата:

---

Сообщение от super

.... почему все-таки 4 ноги?...

---

все очень просто. если взять размеры несущей рамы (630*520), и их преставить визуально, то получится что рама и не так и большая, я бы сказал даже маленькая и на данную площадь нет необходимости еще пары ног и одного переходного звена. в полевых испытаниях уже опробовано, стоит мертво!

Цитата:

---

Сообщение от Истребитель

нет, там все просто....
На данный узел воздействуют большие нагрузки, поэтому решил сделать его из железного профиля 10*10мм, который приварил к металлическому профилю 23*23мм, а уже к нему приварил обычную гайку с резьбой М8. Вся эта конструкция одевается на передние ноги, и болтом М8 закрепляется. На вес это не очень сильно повлияло. (Сам был сильно удивлен)

---

http://matchfishing.ru/forum/attachm...9&d=1235413286
Вот на этом фото через что болт проходит :rolleyes::rolleyes:

Цитата:

---

Сообщение от RainBow

Очень и очень достойный результат.
можно пару советов?
1.) по основаниям ножек- закажи у бурдака пятаки от ривы- имхо не дорого и как раз в ноги вставяться- они в том числе и отдельно продаются.
2) сделай на сидушке кроме впадинки еще и поперечный хлыстик...

---

Уважаемый Юра!Растолкуте тупому какой бурдак и как заказать пятки от ривы.Очень хочется!!!

Цитата:

---

Сообщение от nick-nick

http://matchfishing.ru/forum/attachm...9&d=1235413286
вот на этом фото через что болт проходит :rolleyes::rolleyes:

---

дядя коля!!!
прости, просто не понял тебя.:)
да, конечно это заклепка!
и она заводская, как и все их взял со своего миловского ящика.
еще раз прошу прощения.:)
p/s не работают заглавные буквы....:(

Цитата:

---

Сообщение от Истребитель

дядя коля!!!
прости, просто не понял тебя.
да, конечно это заклепка!
и она заводская

---

На строй рынках продаются такие заклёпки, но не продаётся приспособа для их клепания :( . Чем их засобачивать не знаю :(:( но очень хочется :rolleyes:.

Цитата:

---

Сообщение от Nick-Nick

На строй рынках продаются такие заклёпки, но не продаётся приспособа для их клепания :( . Чем их засобачивать не знаю :(:( но очень хочется :rolleyes:.

---

Да! Классная штука, но найти в своей местности ни заклепок, ни инструмента я лично - не могу.
Называется гайка-заклепка, она же - клепочная гайка, она же - резьбовая заклепка.
Видео, как это работает, а также инструмент:
http://www.zaklepka.ru/
(ни разу не реклама - просто первая ссылка из яндекса и очень наглядное видео)

Цитата:

---

Сообщение от Nick-Nick

На строй рынках продаются такие заклёпки, но не продаётся приспособа для их клепания :( . Чем их засобачивать не знаю :(:( но очень хочется :rolleyes:.

---

Вкручиваешь в заклёпку обычный болт и стягиваешь.Шляпка болта упираеся в заклёпку, там где она сминается резьбы нет.

А как сделать так, что бы заклепка не прокручивалась, когда стягиваешь болтом? \обычно доступ ограниченный\

Цитата:

---

Сообщение от super

а как сделать так, что бы заклепка не прокручивалась, когда стягиваешь болтом? \обычно доступ ограниченный\

---

с наружней стороны у заклёпки есть насечки,сверлишь отверстие меньшего диаметра и забиваешь заклёпку.в крайнем случае можно сделать напильником два пропила под ключ.буду делать выложу фото.

Цитата:

---

Сообщение от VAD

с наружней стороны у заклёпки есть насечки,сверлишь отверстие меньшего диаметра и забиваешь заклёпку.в крайнем случае можно сделать напильником два пропила под ключ.буду делать выложу фото.

---

Просим, просим ! и с подробностями ;)

Цитата:

---

Сообщение от Олег К.

к сожалению, с использованием заклепочника не все так просто. в случае, если мы хотим сделать телескопическую ногу, например, для ящика, "торчащая" часть заклепки должна быть снаружи, а не внутри.

---

Ну как-то ОНИ это делают же:

Цитата:

---

Сообщение от олег к.

к сожалению, с использованием заклепочника не все так просто. в случае, если мы хотим сделать телескопическую ногу, например, для ящика, "торчащая" часть заклепки должна быть снаружи, а не внутри.

---

но и не так сложно как кажется на первый взгляд. как выше упоминали можно эту заклепку (резьбовую втулку) обжать и без клещей, которые для этого предназначены. при помощи болта, гайки и гаечного ключа. если же ставить заклепку изнутри, а например в конструкции на фото это возможно через отверстия под ноги. и точно так же вкрутить во втулку болт с предварительно накрученной на него гайкой. болт упереть в противоположную стенку профиля, желательно подложив под него что нибудь, и этой гайкой уже запрессовать втулку. другой вопрос, если нога телескопическая и зазоры между коленами очень маленькие, то могут быть проблемы с зенковкой отверстия под втулку изнутри

p.s. сейчас подумал и решил, что если обжимать втулку, вставленную изнутри при помощи щипцов, то проблема только в неудобстве ее накручивания на шпиндель щипцов. но на эту проблему можно не обращать внимание, не тысячи же втулок в день обжимать надо. завтра на работе попробую, у меня там щипцы есть и втулки тоже...
что то загорелся я платформу изготовить, пойду ка на сайт "донского алюминия" смотреть какие там трубы квадратные есть. одно плохо, труб из д16т у них практически нет, только ад31...

Цитата:

---

Сообщение от ВАСЯ

одно плохо, труб из д16т у них практически нет, только ад31...

---

Воткстатида, а какую марку аллюминия лучше использовать при изготовлении платформы :rolleyes::rolleyes:(желательно из тех, которые реально достать)

Цитата:

---

Сообщение от Nick-Nick

Воткстатида, а какую марку аллюминия лучше использовать при изготовлении платформы :rolleyes::rolleyes:(желательно из тех, которые реально достать)

---

Если варить не будешь,то все равно,за исключением мягких аллюминиев Ам и Амц для силовых узлов.

А если варить? Какой лучше для сварки?

Цитата:

---

Сообщение от super

а если варить? какой лучше для сварки?

---

вот с этим вопросом, точнее ответом (который получил уже после сварки) я столкнулся.;)
основание своей платформы делал из буржуйского аллюминия (пр-во германия), который покупал в леруа мерлен. так вот - аллюминий хороший, но есть один момент!!! данный материал покрыт каким-то напылением, очень приятным наощуп. для сварки оказалось очень проблематичным, сварщик матерился долго...;)
поэтому все остальные аллюминевые детали покупал на строительном рынке, отечественного производства. может кто знает про покрытие, расскажет более весомо.

Цитата:

---

Сообщение от истребитель

вот с этим вопросом, точнее ответом (который получил уже после сварки) я столкнулся.;)
основание своей платформы делал из буржуйского аллюминия (пр-во германия), который покупал в леруа мерлен. так вот - аллюминий хороший, но есть один момент!!! данный материал покрыт каким-то напылением, очень приятным наощуп. для сварки оказалось очень проблематичным, сварщик матерился долго...;)
поэтому все остальные аллюминевые детали покупал на строительном рынке, отечественного производства. может кто знает про покрытие, расскажет более весомо.

---

серег, аллюминий в чистом виде, это очень мягкий металл, зато прекрасно варится. то, что мы используем - это сплавы на основе аллюминия. причем есть такие, которые практически не варятся. видимо тебе такой и попался, поэтому сварщик тебя и обматерил. не помню по маркам, но точно знаю одно, если заготовку бросить например на каменный пол и она звенит, значит будет плохо вариться. да, и еще есть сплав, который можно подкалить, и он становится очень твердым. у димки дедди надо спросить, он может и помнит как он называется. мы раньше из него шпули для катушек (инерционных) делали - сказка.
зы напыление или покрытие - скорее всего не при чем, если оно токопроводящее.

Цитата:

---

Сообщение от super

А если варить? Какой лучше для сварки?

---

Вот изучайте
http://www.gefestmetal.ru/articles_11.htm
Только дюрали варить не советую.При сильных нагрузках трескаются вдоль шва.
Идеальны сплавы Амг.

Цитата:

---

Сообщение от secondx

вот изучайте
http://www.gefestmetal.ru/articles_11.htm
только дюрали варить не советую.при сильных нагрузках трескаются вдоль шва.

---

точно кость, тот сплав в95-96. сказочная штука. очень прочный и упругий. легче чем сырой аллюминий. весчь вобщем.

Цитата:

---

Сообщение от Истребитель

может кто знает про покрытие, расскажет более весомо.

---

Это аннодированный аллюминий, т.е. аллюминий со специальным покрытием, получаемым электролитическим способом (в Рунете масса ссылок). Очень прочное антикоррозийное покрытие, но перед сваркой место нужно зачищать наждачкой. Для своего ящика я использовал такой же немецкий профиль, но покупал его в OBI.

Цитата:

---

Сообщение от Истребитель

. может кто знает про покрытие, расскажет более весомо.

---

А ты не заморачивайся анодированием.
Сейчас существует множество фирмочек,которые занимаются покраской порошковой,высокотемпературной эмалью.Это как раз такое покрытие,как на фирменных ящиках.И цвет любой.И аллюминий они красят.И дешевле это будет,чем гальваника.
http://www.pokras.ru/steel.htm

Вот собственно сама гайка-заклёпка
Если по высоте не проходит в профиль отрезаем.Сверлим отверстие в профиле 11мм,с помощью болта впрессовываем заклёпку в профиль. На болт на винчиваем гайку,заклёпку удерживаем мощными пассатижами. Вращаем болт против часовой стрелки.Получаем результат.Если возникнут вопросы, с удовольствием отвечу.

+100 Для самоделок МЕТОД просто супер! Что бы работа не пропала, смени статус сообщения.

Цитата:

---

Простите, но я не понял: зачем операция с гайкой? Ведь заклепка уже "встала" на место.

---

Если стоит вопрос: отвернуть и завернуть несколько раз, то те рёбра на которых она якобы держиться, перестанут держать и заклепка попросту отвалиться. Надо ли это? Гайка позволяет прижать заклепку и сделать её не сьемной и плотно прижатой, что так же важно.

LEKS, Простите. Но я удалил свой пост с вопросом, наткнувшись на сайт производителя. После просмотра все встало на место...
PS По поводу моего кресла. Тут звучали сомнения, что кресло будет шатким, скоро развалится. Спешу вас огорчить, скептики! :):):) Все в порядке. Кресло свою функцию выполняет.
...Хоть и конструкция "колхозная".

Народ подскажите пожалуйста какой длины делаються ноги у платформы?
И какго диаметра диаметра сделать ноги, чтобы можнобыло использовать с тандартный обвес?

Цитата:

---

Сообщение от SiDimAnt

Народ подскажите пожалуйста какой длины делаються ноги у платформы?
И какго диаметра диаметра сделать ноги, чтобы можнобыло использовать с тандартный обвес?

---

Диаметр 25мм, длинна разная, телескопы порядка 450-800мм.

Цитата:

---

Сообщение от uowip

Диаметр 25мм, длинна разная, телескопы порядка 450-800мм.

---

Это в сложенном состоянии?

Цитата:

---

Сообщение от SiDimAnt

Это в сложенном состоянии?

---

Там две длинны ;)

Всем привет ! ВОТ ТАКИЕ ПЛАТФОРМЫ ДЕЛАЮТ У НАС В АРМАВИРЕ = ЦЕНА ВОПРОСА 7000 РУБ.

Цена не очень гуманная ! :eek:
А вот сидуха ничего , аккуратная , симпотичная . :)

Цитата:

---

Сообщение от sauron

а прикупить ее только на месте можно или как?

---

+7 918 476 13 16 Владимир - под заказ любое исполнение

Цитата:

---

Сообщение от RainBow

честно говоря по цене ужде получается соизмеримо с брендом...
/не осуждая... просто констатируя факт/

---

дело в том что пока до нас этот бренд доедет ,через кучу оптовых баз то цена уже будет мягко говоря "немного" другой.и другой вопрос - их (платформы) просто не возят - в армавире точно никто в краснодаре эпизодически и цена.... и ещё один маленький нюанс - мой вес как бы сказать не среднестатистический поэтому девайс усиливался ну и цена соотвнтственно.

Цитата:

---

Сообщение от MITO

Всем привет ! ВОТ ТАКИЕ ПЛАТФОРМЫ ДЕЛАЮТ У НАС В АРМАВИРЕ = ЦЕНА ВОПРОСА 7000 РУБ.

---

Ролики держалок штыка советую сразу поменять ... штык из них выдувает нараз!

Цитата:

---

Сообщение от uowip

Ролики держалок штыка советую сразу поменять ... штык из них выдувает нараз!

---

на какие? если можно фото

Цитата:

---

Сообщение от MITO

на какие? если можно фото

---

Например что-то типа такого
http://www.bosfish.co.uk/PRODUCTS/PO...GES/PR509A.jpg http://karpolov.ru/product1673.html
или
http://www.harrisonstackle.com/acatalog/702718.jpg
или хотя бы сами ролики поменя на подобные http://www.fishing.be/images/webshop/70%2022%2017.jpg

Цитата:

---

Сообщение от urman57

А,попадробней можно

---

Ух, давно это было. Все очень просто. Имеется основание, в которое вставляются 4 ноги, внутрь этого основания кладется столик, размеры которого меньше чем размеры основания, внутрь столика кладется стульчик и его сидлуха размеры которых меньше чем размеры столика. Принцип – матрешки. Кстати, данное мое творение до сих пор служит мне верой и правдой. Надежная конструкция получилась.

Обе платформы были испытаны на трудовой и двух по 100 выдерживают и даже не шатаются. Жду критики. Размер плаформ 110*110, вторая точная копия только расклодная.

А вот добавка

Цитата:

---

Сообщение от Snik

...и зачем крючки по периметру?

---

Это не крючки, это "барашки" для фиксации ног. :) ИМХО.

Более чем достойная статья от Сильченкова Сергея
Ящик "на прокачку"

Затеял коренную перестройку своего кресла (по соревам в Воронеже помнят кто видел сие чудо).
Пока планируется изготовление ящика-сиденья. 3 узких отделения (высотой по 40мм) и одно большое под разные габаритные вещи. На фото видно что к чему. Возник вопрос: какие замочки лучше применить для этих ящичков?

Цитата:

---

Сообщение от Globus_Vrn

Возник вопрос: какие замочки лучше применить для этих ящичков?

---

Замочки вот такие посмотри: верхняя часть и ответная часть

Классные штучки. Спасибо за ссылку!
А есть варианты подешевле?

Цитата:

---

Сообщение от Globus_Vrn

Классные штучки. Спасибо за ссылку!
А есть варианты подешевле?

---

Скобянка, типа таких http://www.tatianka.ru/goods/furnitura/?id=6

или вот http://images.yandex.ru/yandsearch?e...jpg&rpt=simage

Цитата:

---

Сообщение от Globus_Vrn

...роликовые защелки оказались не подходящими для моих целей. Поэтому будем искать дальше....

---

Ищи вот такие: http://images.yandex.ru/yandsearch?e...jpg&rpt=simage
надёжнее только сварка :D
По размеру вторые снизу.

Nick-Nick, я понял, но пока сколько хозмагов обшарил - нет. А раз так - попробую сам сваять из нержавейки и сталистой проволоки. А пока...

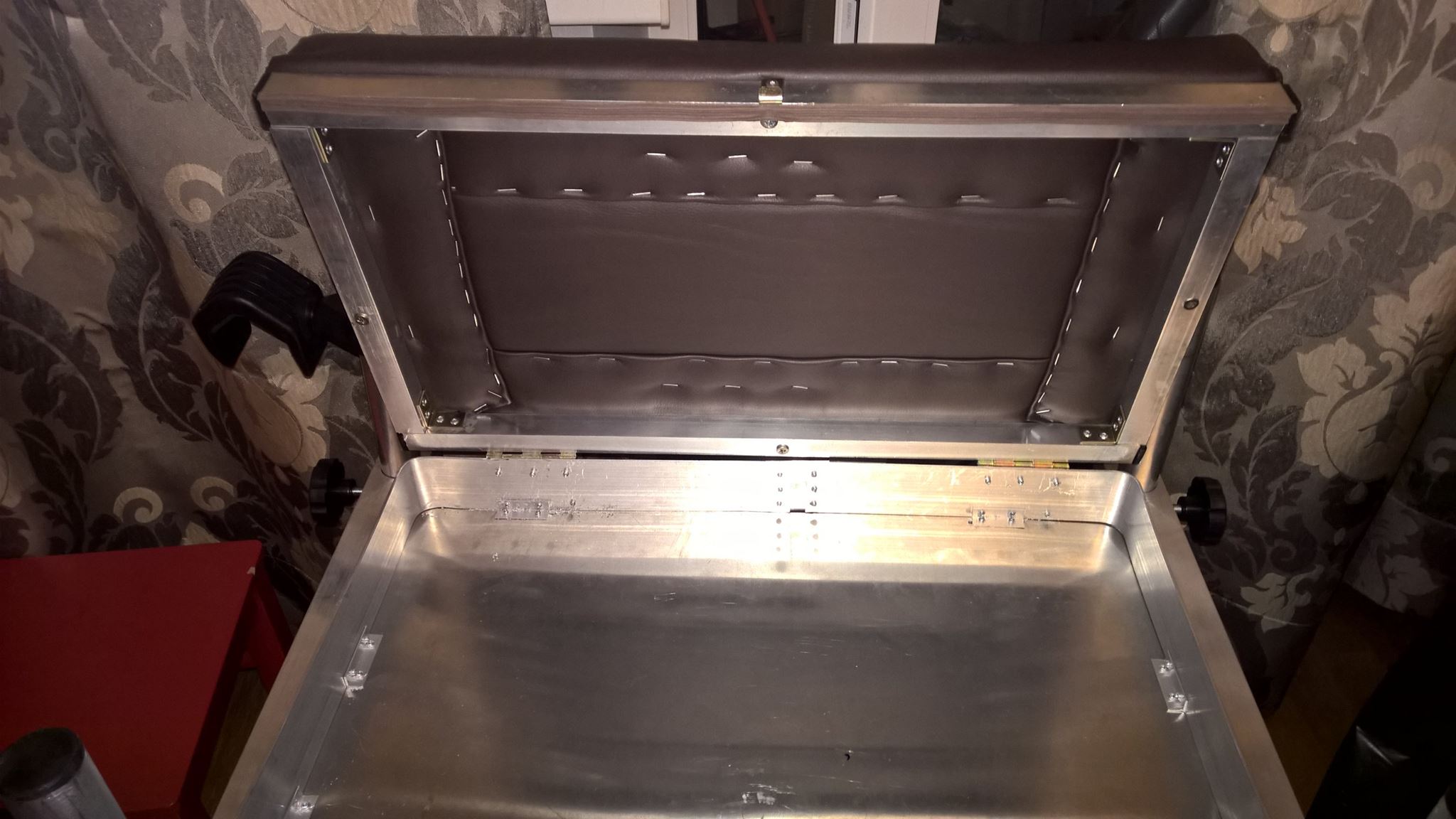

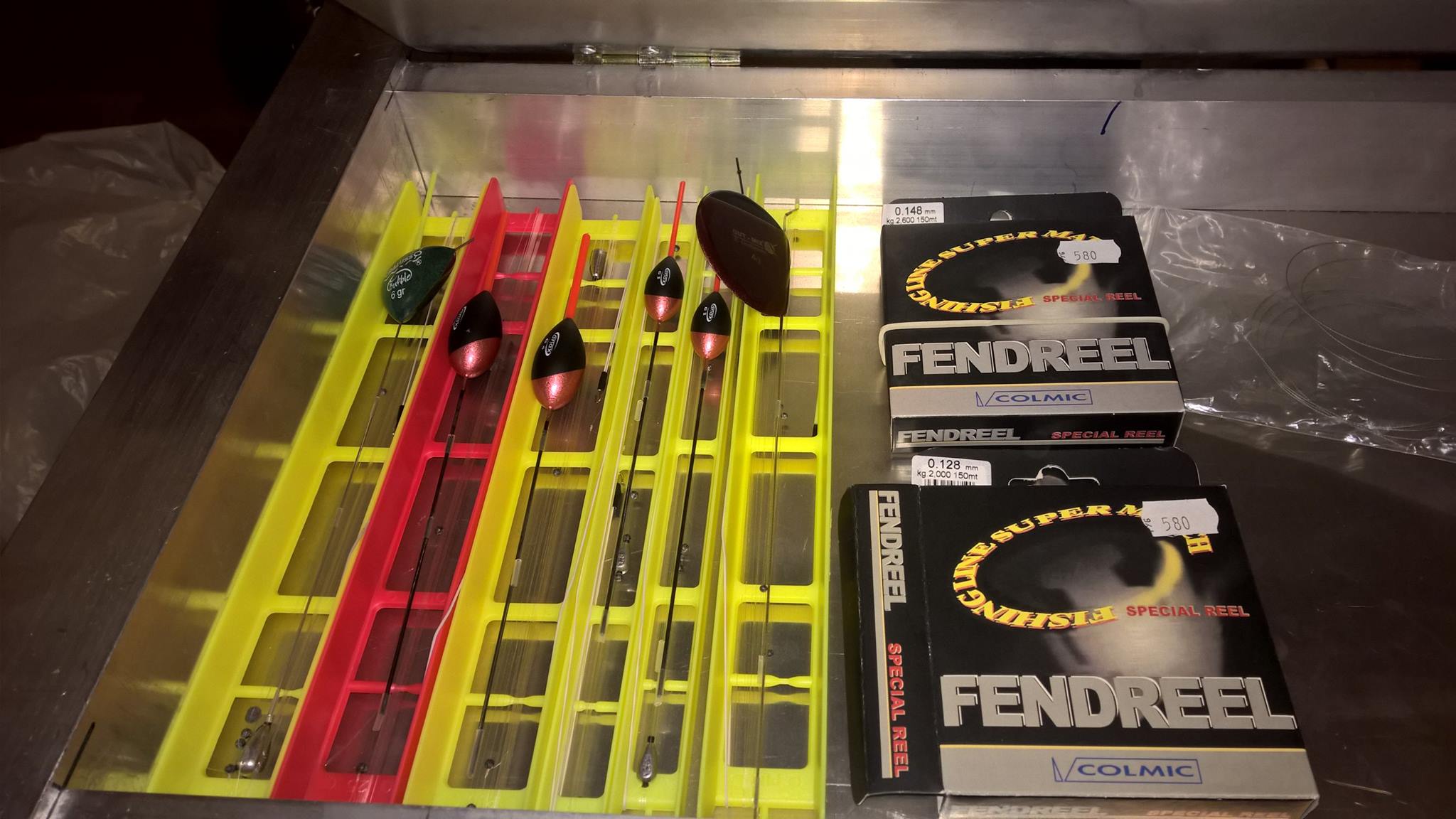

Сегодня работы по созданию ящика продолжились. За вечер смог собрать коробку из листового алюминия и алюминиевых уголков 30х15. Как видно из фото, до конца довести дело не смог. Но самое главное - придать правильную форму с помощью молотка, шуруповерта и какой-то матери - да. Вес 3-ёх отделений и самого ящика 4,5кг.
ЗЫ на состояние поверхности люминиевых листов не смотреть. Долгое хранение в гараже сказалось. Но если подчистить и полирнуть...

клепки слишком длинные , на 16 ? чели.
я бы взял короткие, так лучше , и с другой стороны их еще бы расклепал .

Некогда было болтаться по магазинам и искать короткие. А эти (12мм) мне совсем не помешают.
А уж сидеть и расклепывать около сотни заклепок - это не для меня :)

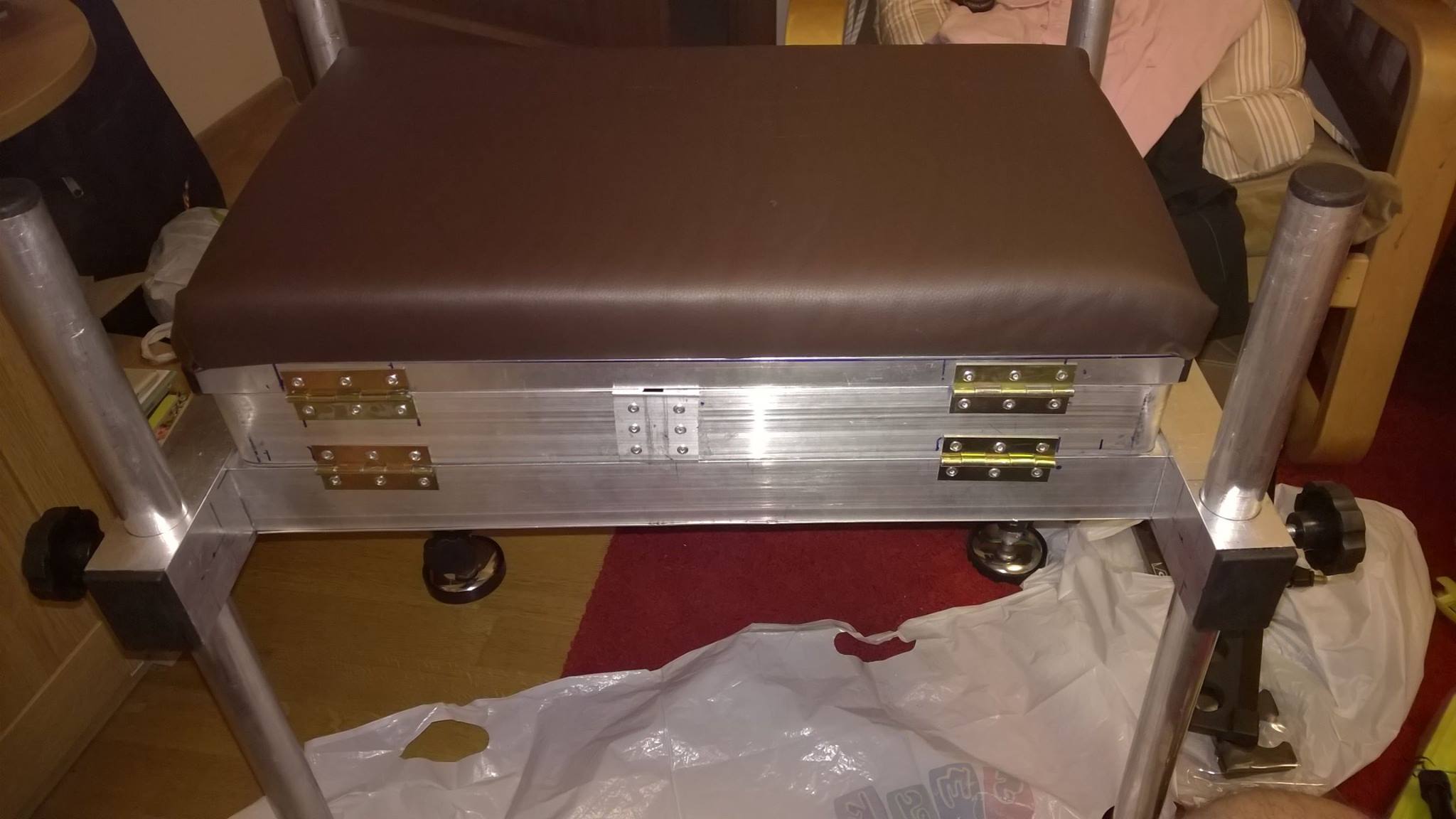

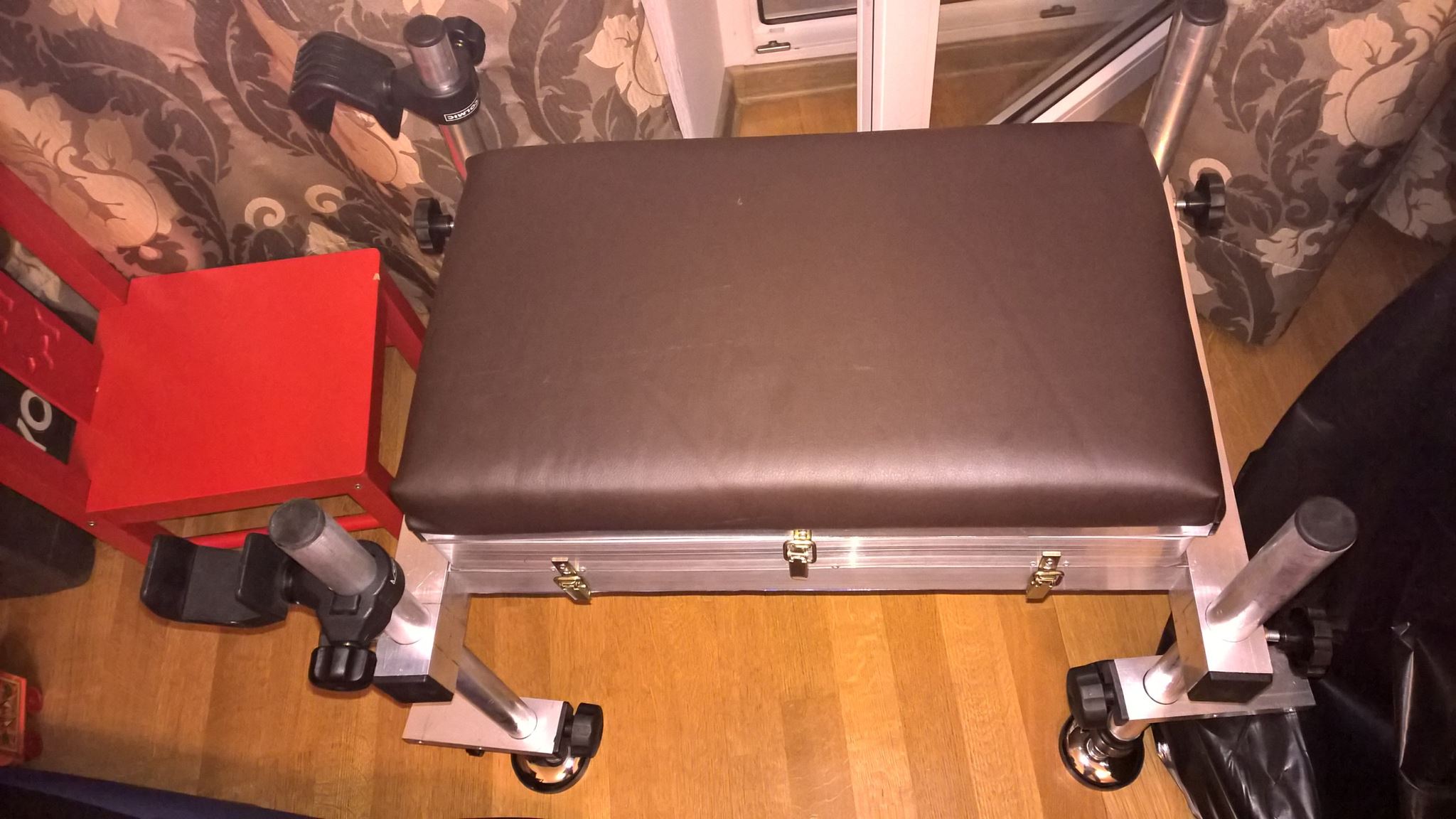

Разодрал сегодня сидение с педаной от старого кресла, перешил заново седло с поролоном и примерил основу педаны к новому ящику. Показалась маленькой. Есть опасение, что при малом периметре опор и большом выходе ног платформы будет вероятность опрокидывания с оной. Сижу вот и кумекаю как увеличить периметр опоры....

Цитата:

---

Сообщение от Globus_Vrn

Разодрал сегодня сидение с педаной от старого кресла, перешил заново седло с поролоном и примерил основу педаны к новому ящику. Показалась маленькой. Есть опасение, что при малом периметре опор и большом выходе ног платформы будет вероятность опрокидывания с оной. Сижу вот и кумекаю как увеличить периметр опоры....

---

Посмотрел на 2-ое фото, ящик явно высоковат. Нормальная высота это когда бедро и голень образуют 90град. Если возможно убери лишнее, тогда и ЦТ понизится ;)

То же замечание получил от другого товарища. Но хочу заметить, что не установлены еще дюралевые поперечины под ноги (+2см) и я босиком, без обуви. Это еще +2см. Получаем в итоге около 4см подъем стоп относительно сидения. В итоге все должно получиться оптимально.

90 гр - это мин угол. Лучше 100-110гр.

Цитата:

---

Сообщение от VAD

Вот собственно сама гайка-заклёпка
Если по высоте не проходит в профиль отрезаем.Сверлим отверстие в профиле 11мм,с помощью болта впрессовываем заклёпку в профиль. На болт на винчиваем гайку,заклёпку удерживаем мощными пассатижами. Вращаем болт против часовой стрелки.Получаем результат.Если возникнут вопросы, с удовольствием отвечу.

---

Походу гайки заклепки я приобрёл слишком серьёзные:(,гайка никак не хочет контрится на заклёпке и болт выворачивается из неё
Что посоветуете комрады???!!!

Цитата:

---

Сообщение от kisha1

Походу гайки заклепки я приобрёл слишком серьёзные:(,гайка никак не хочет контрится на заклёпке и болт выворачивается из неё
Что посоветуете комрады???!!!

---

Совет №1 http://s42.radikal.ru/i097/1203/f0/9666f6e1f1bd.jpg
http://s52.radikal.ru/i137/1203/50/745e4226240f.jpg
болт подкаленный,шплинт из хвостовика сверла
http://s019.radikal.ru/i609/1203/e7/1f61b1226e57.jpg
http://s019.radikal.ru/i638/1203/89/3f11d28016d9.jpg
Совет №2 сделать пропил(но сам не пробовал).

Цитата:

---

Сообщение от Zufar

Совет №1
болт подкаленный,шплинт из хвостовика сверла

Совет №2 сделать пропил(но сам не пробовал).

---

Это я уже сделал...но прилагаемое усилие....Спасибо

Платформа почти готова. Сделана промышленным, но не серийным способом.
Просто работа в цехе по обработке алюминиевого листа шепчет...

Вот никак не могу определится. Стандартные стойки , держатели ног, и под обвес имеют диаметр 25 мм.
Но в девайсах крепления обвеса от фирмачей предусмотрено и крепление на квадратный профиль. Он тоже сажается на квадрат 25 мм, или это другой размер?
Квадратного профиля- трубы 25х25 мм завались, есть и квадрат 20х20 а вот круляка нет. Отсюда и муки..

Цитата:

---

Сообщение от Щукаръ

Стандартные стойки , держатели ног, и под обвес имеют диаметр 25 мм.
Но в девайсах крепления обвеса от фирмачей предусмотрено и крепление на квадратный профиль. Он тоже сажается на квадрат 25 мм, или это другой размер?

---

20х20

Цитата:

---

Сообщение от Щукаръ

Квадратного профиля- трубы 25х25 мм завались, есть и квадрат 20х20 а вот круляка нет. Отсюда и муки..

---

Круглые ноги лучше.
На них можно свободно крутить обвес вокруг ноги.

Вопрос к использовавшим резьбовые заклепки в качестве узла крепления ног.
Не разбалтываются ли они под нагрузкой?

Какого диаметра круглые ноги использовать? 25 или 30?

На 25 больше обвеса подходит.

Цитата:

---

Сообщение от Щукаръ

Но в девайсах крепления обвеса от фирмачей предусмотрено и крепление на квадратный профиль. Он тоже сажается на квадрат 25 мм, или это другой размер? Квадратного профиля- трубы 25х25 мм завались, есть и квадрат 20х20 а вот круляка нет. Отсюда и муки..

---

У меня с 25-ой ногой квадрат на 20.......

Вложение 99901Вложение 99900Вложение 99902Сделал себе тоже платформу,ноги 20 труба,ящик с двумя отделениями и с транспортной системой,правда колеса не надувные.Обвес и все остальное самодельное.

Цитата:

---

Сообщение от mikhailm

Вложение 99901Вложение 99900Вложение 99902Сделал себе тоже платформу,ноги 20 труба,ящик с двумя отделениями и с транспортной системой,правда колеса не надувные.Обвес и все остальное самодельное.

---

А от чего пятки для ног взял?

Для любителей мастерить http://www.zaglushka.ru всяческие штучки-дрючки.

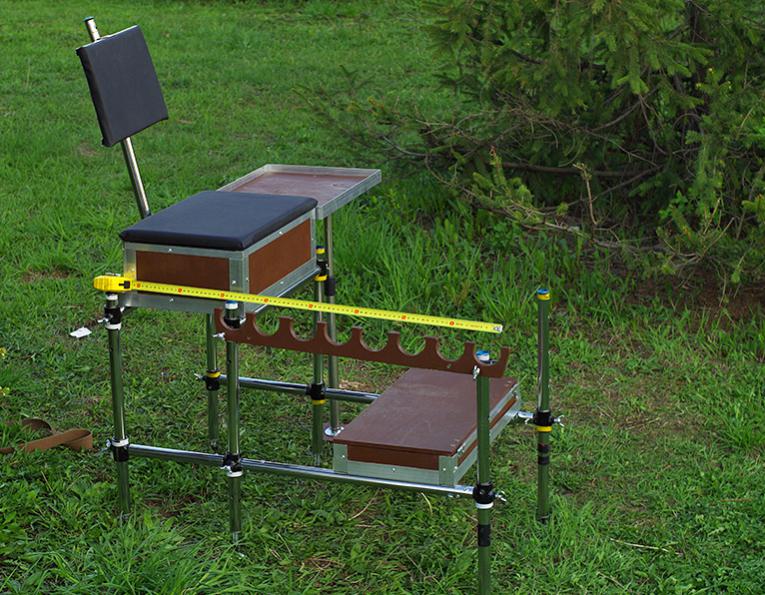

Складывающаяся платформа.Вложение 102356Размер в сложенном состоянии 70*63*35см; в рабочем грубо 85см*50см, все шесть ножек по 50см. Вес со всеми обвесами около 16кг. В обвес входит 1) упор для стоек с креплением 2) спинка с креплением 3) боковой столик с стойкой 4) шесть башмаков для установки платформы на мягком грунте. При перевозке и переноски до места ловли, весь обвес компактно укладывается в платформе. Диаметр трубы выбран 25мм, что очень удобно для дальнейшего укомплектования фирменным обвесом ( выпускается много обвеса под этот диаметр). Кстати, к ножкам платформы удобно крепить зонтик, причём с разных сторон.Ножки имеют две степени регулировки, грубая - шаг 7см и винтовая 12-15см. Для мягкого грунта есть насадка с большей площадью упора на грунте, регулируется только грубой регулировкой. В случае мягкого илистого дна, пользователь может сам доработать опору ножки, увеличив площадь опоры.Имеются два ящика для всевозможных рыбацких причиндалов.Платформа сразу планировалась под перевозку до места в машине. Вчера перед фото сессией прошёл с ней метров 200, для меня тяжеловато, но не критично, вполне возможно. Сборка заняла минут двадцать, но это я ещё путаюсь, думаю при наработке навыка можно уложиться в 10-15мин ( то есть пока прикормка "зреет" ). Подставка для удилищ, фидеров может быть установлена как спереди так и сбоку слева - справа, если стойку под бланк удилища можно установить только рядом с платформой, то подставку на платформе можно перевернуть.

Цитата:

---

Сообщение от mikhailm

Вложение 99901Вложение 99900Вложение 99902Сделал себе тоже платформу,ноги 20 труба,ящик с двумя отделениями и с транспортной системой,правда колеса не надувные.Обвес и все остальное самодельное.

---

Шикарно!! а, на продажу сможете сделать и сколько возьмёте?

Цитата:

---

Сообщение от Ty3 Ko3bIpHbIu

Шикарно!! а, на продажу сможете сделать и сколько возьмёте?

---

В нынешние времена делать надо самому, а покупать лучше готовую(можно и Б/У).
А самому, когда сидишь на халявном материале.
ИМХО

Цитата:

---

Сообщение от Трычъ

В нынешние времена делать надо самому, а покупать лучше готовую(можно и Б/У).
А самому, когда сидишь на халявном материале.
ИМХО

---

Самому делать, нет времени. Готовую новую или б.у., от 20 тыс руб- цены кусаются, халявного материала-нет.
Вот поэтому и спрашиваю, во сколько мне обойдётся НОВАЯ платформа собственного производства)

Цитата:

---

Сообщение от Ty3 Ko3bIpHbIu

Самому делать, нет времени. Готовую новую или б.у., от 20 тыс руб- цены кусаются, халявного материала-нет.
Вот поэтому и спрашиваю, во сколько мне обойдётся НОВАЯ платформа собственного производства)

---

да в 15-20 и обойдется. если сделано аккуратно, "для себя", то это уйма времени. а оно нынче не дешёвое..
ну материалу на 5 примерно..

Давно уже забросил все идеи. Материал дорогой,крепления и прочая атрибутика так и не поступила в розничные магазины. Взять тот же клёппер, что заклепки винтовые клепает под резьбу - фиг найдешь. Все эти интернет сука - "уточняйте у менеджера", рассчитаны на дядю с вагоном из Мухосранска. Найти расходники просто не реально, что вспененную резину, силиконовую резину или еще что, возможно очень необходимое в решении задач, все партиями либо с завода и надо очень -очень попросить. Обидно и то, что есть и идеи, есть и картинки в сети и деталей и приспособлений, но все тупо упрется или в Леруа Мерлен, либо в рынок с черножепыми барыгами которые парят алюминий в три цены. Тут нетак давно собирал газовую горелку, купил баллон 10 литровый, купил шланг, купил горелку с двумя соплами на офигенной ручке и все, дальше дело было за переходниками, на горелке одна резьба, на редукторе другая на баллоне третья , переходники есть, но насадить их на шланг это была та еще песня. Вообще, что немцу хорошо - то русскому смерть, я мать его про технологов.

По этому, да, покупайте забугорное Б/У , там и качество и расчеты специалистов и ничего не вылетит и ничего не погнется, если что и сломается то можно поколхозить. А так овчинка выделки не стоит, просто посмотрите на алюминий в магазине стенки тонкие, заявленный материал явно не для ног платформы( потом все рыбалки можно посчитать по вмятинам на ногах), барашки из сыромятины проржавеют через сезон, да и так по качеству многое не айс...

LEKS,не так всё мрачно.Вот пошукал по дюралю и нержавейке у радиолюбителей,цены приемлимые вроде,может кому сгодится ссылочка http://rusbeam.ru/index.php?dn=article&to=art&id=32

Цитата:

---

Сообщение от Ty3 Ko3bIpHbIu

Самому делать, нет времени. Готовую новую или б.у., от 20 тыс руб- цены кусаются, халявного материала-нет.
Вот поэтому и спрашиваю, во сколько мне обойдётся НОВАЯ платформа собственного производства)

---

а посмотри вот такой вариант
http://salapin.ru/sales/onesale1025.html

Цитата:

---

Сообщение от Трычъ

а посмотри вот такой вариант
http://salapin.ru/sales/onesale1025.html

---

Спасибо! отличный вариант, я его как-то пропустил...хмм

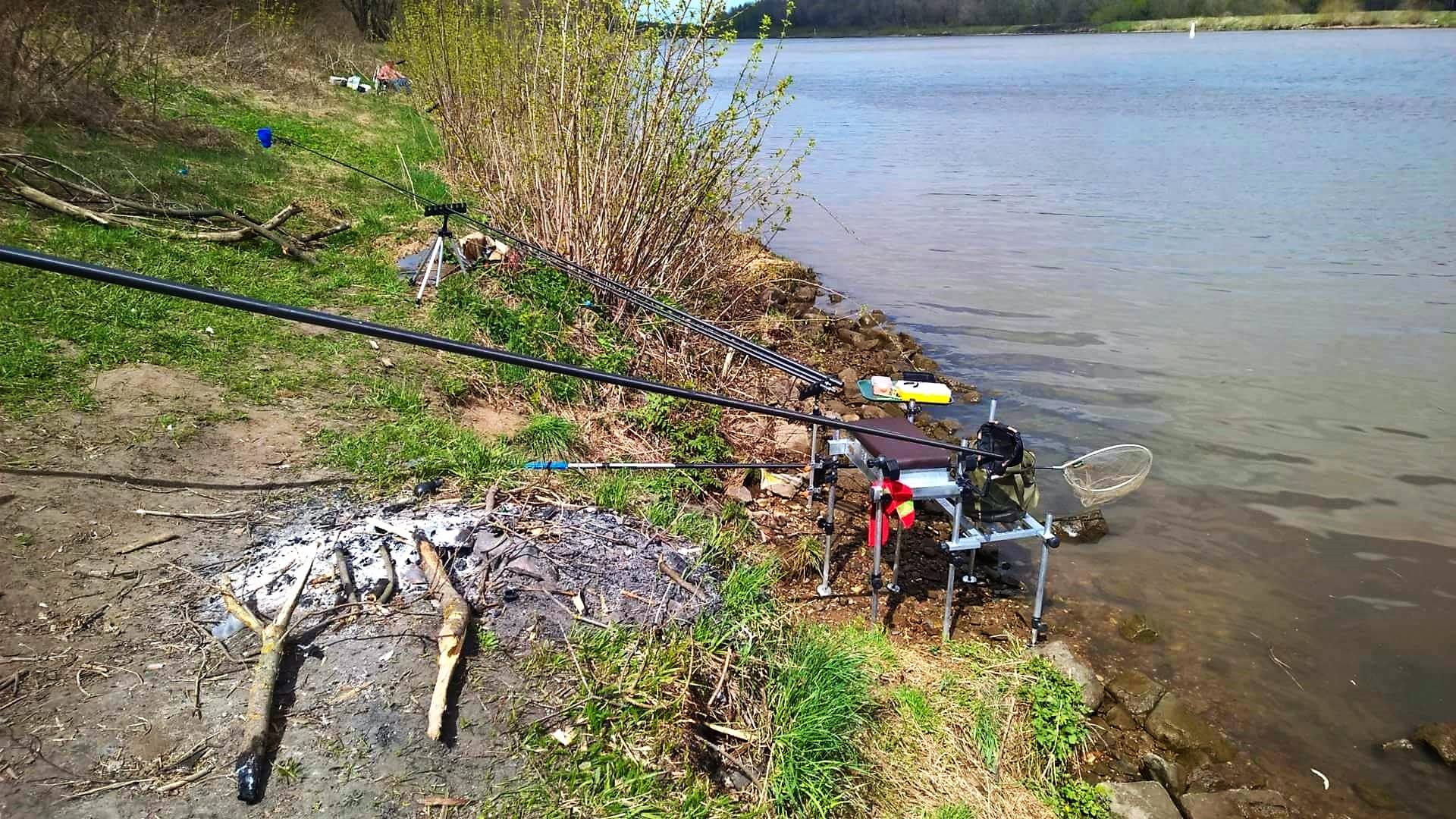

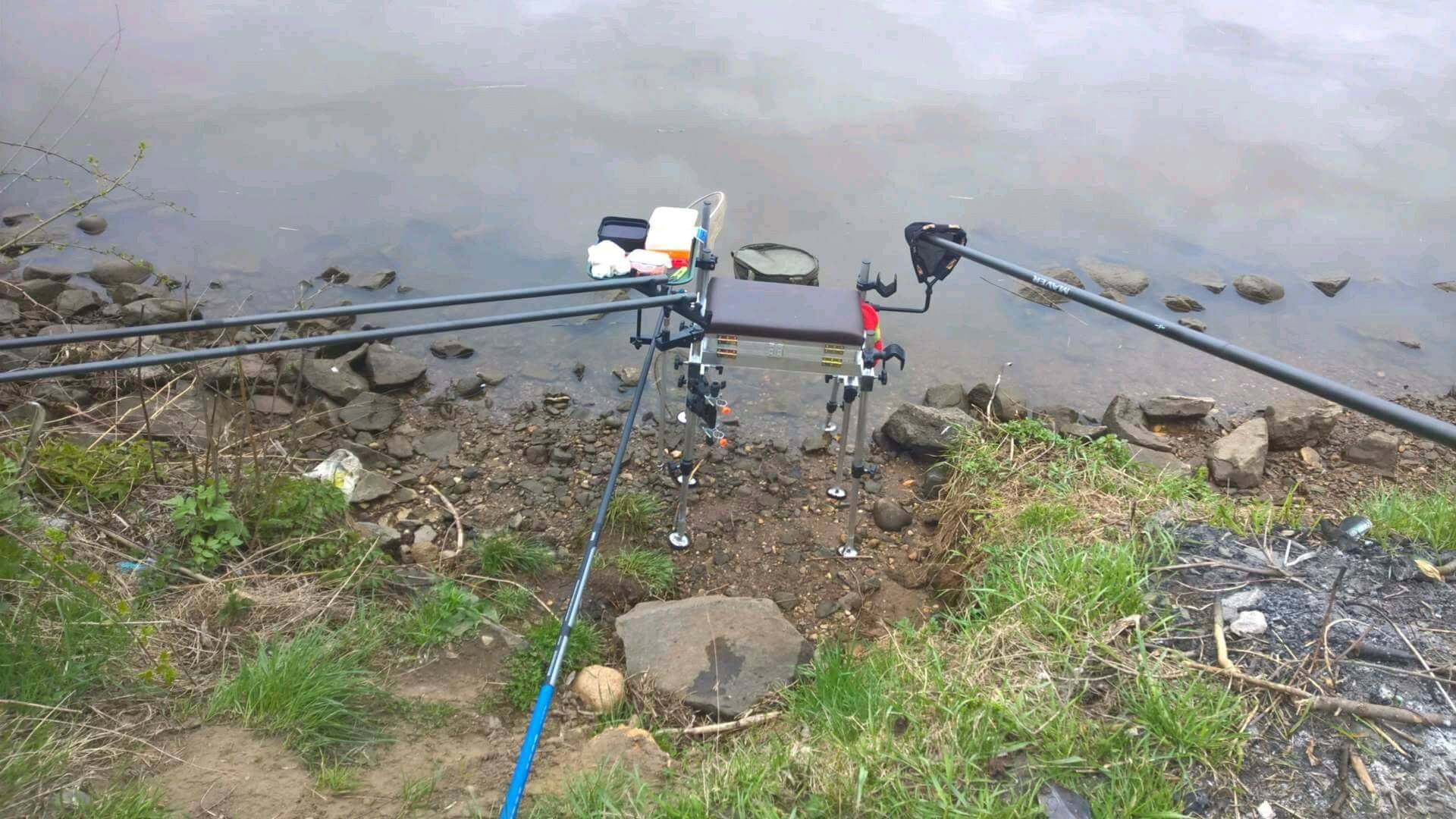

небольшое видео про мою платформу, это уже четвертая переделка, предыдущие делал шестиногие( кому интересно на форуме Севастопольского клуба рыболовов в разделе мастерская находятся описания ) а последнюю сделал четырехногую, получилась достаточно легкая и компактная
позировал сынуля

https://www.youtube.com/watch?v=IXSt8VDtFnQhttps://www.youtube.com/watch?v=IXSt8VDtFnQ

сделал еще вот такой вариант платформы или как я его называю складной мостик, отлично себя зарекомендовала в сложных береговых условиях которые иногда случаются на рыбалке

https://www.youtube.com/watch?v=QXjB5Mh04-k&feature=youtu.be

Цитата:

---

Сообщение от VAD

Вот собственно сама гайка-заклёпка
Если по высоте не проходит в профиль отрезаем.Сверлим отверстие в профиле 11мм,с помощью болта впрессовываем заклёпку в профиль. На болт на винчиваем гайку,заклёпку удерживаем мощными пассатижами. Вращаем болт против часовой стрелки.Получаем результат.Если возникнут вопросы, с удовольствием отвечу.

---

Вот более простой способ, хотя не просто на самом деле. Вот положение как ставится в обычно положении заклёпках
http://s019.radikal.ru/i602/1703/4e/3a8dec5c7285.jpg
http://s019.radikal.ru/i643/1703/cd/509102c2f2d9.jpg

Вот ставится шляпкой внутрь, актуально для телескопических ножек.
http://s41.radikal.ru/i093/1703/36/a9a4b4479548.jpg
http://s46.radikal.ru/i111/1703/b1/17b570058b87.jpg

Основной смысл это использование радиального упорного подшипника. На фото самый маленький с внешним диаметром 24 мм. Цена вопроса 100 руб. Однако необходимо учитывать следующее, что нужны нормальные ключи, а не плоскогубцы, чтобы держали болт и гайку. Подшипник под давлением рассыпается на шарики, приходиться его зажимать каждый раз. Так пока единственный вариант для самоделок. Стандартный заклепочник ставит только шляпкой наружу. На фото получилось не очень красиво, буду шлифовать, однако не было ключей нормальных.

Вот моя придумка.

товарищ с астрахани попросил сделать ему раму для рыболовной платформы из черного металла так как просил по бюджетней , когда делал снял на видео может кому пригодится при проектировании своей платформы

https://www.youtube.com/watch?v=uTLZpfsEMjc&feature=youtu.be

https://www.facebook.com/MSRange.Fee...3935573283749/Парни,кто может состряпать хрень со стаканами как на 1.12 минуте видео?

Цитата:

---

хрень со стаканами как на 1.12 минуте

---

Один вопрос, это крепление с одной стороны, или есть второе, стойка на которой лежат 3 фидера посредине? Если да, и есть эта стойка какой смысл городить огород? С платформы не встать в таком случае, ну или потеря устойчивости в любом случае, а это при ветре боковом и все что лежит на столике включая насадочный сразу под угрозой. Не проще ли как трипод у карпятников просто в раму в крутить три держателя для удилищ, либо на кочергу от мило одеть кусок текстурного поролона, с выемкой под каждую рукоять???

Цитата:

---

Не проще ли как трипод у карпятников просто в раму в крутить три держателя для удилищ, либо на кочергу от мило одеть кусок текстурного поролона, с выемкой под каждую рукоять???

---

Нет.
Я спрашивал кто может изготовить.

Вложение 126948Вложение 126958Вложение 126957Вложение 126956Вложение 126955Вложение 126954Вложение 126953Вложение 126952Вложение 126951Вложение 126950Вложение 126949Вложение 126959

Моя самодельная платформа. Сделал себе и другу. Себе сделал два отделения, другу с одним. Вес около 10 кг. Телескопы 30х25 см.

Цитата:

---

Сообщение от Andy Makbeer

Вложение 126948Вложение 126958Вложение 126957Вложение 126956Вложение 126955Вложение 126954Вложение 126953Вложение 126952Вложение 126951Вложение 126950Вложение 126949Вложение 126959

Моя самодельная платформа. Сделал себе и другу. Себе сделал два отделения, другу с одним. Вес около 10 кг. Телескопы 30х25 см.

---

Какой профиль использовали в качестве основного для рамы ?

400х600х3 мм и 200х500х2 мм рама.

Долгими зимними вечерами :D... Рама-чермет профиль 25х25, крепление ног - сгон 25, барашек М10, 95 держит.
Вложение 127367Вложение 127368Вложение 127369Вложение 127370

Моя обнова :)))
https://www.youtube.com/watch?v=1_FZbw_UlN8&t=1s

Ноги-телескопы. Своими руками. Для рыболовной платформы.

https://www.youtube.com/watch?v=L5N6X7tM-zA&t=1s

А можно снять видео, где все показано руками что как делается, а не словами?
Ну не воспринимается это видео вообще никак!...

Цитата:

---

Сообщение от Globus_Vrn

А можно снять видео, где все показано руками что как делается, а не словами?
Ну не воспринимается это видео вообще никак!...

---

В описании к моему видео есть ссылка на самодельщика, который все это придумал. Учитывая, что других ног мне не нужно было, ограничился рассказом с отдельными нюансами. Все остальное выполнял как самодельщик.

всем кто хочет делать ситбокс и платформу под него своими руками в домашних условиях предлагаю посмотреть: Ситбокс, 6 частей https://www.youtube.com/watch?v=x_gp...q0c9l&index=11 Платформа под ситбокс, 2 части https://www.youtube.com/watch?v=guk-...q0c9l&index=17

ролики на английском но для тех у кого руки на месте полагаю будут интуитивно понятны. Желаю всем успехов в строительстве.

Умелым рукам необходимо качественное оборудование для шахт и рудников не так ли? Здесь https://www.shela71.ru/ на сайте представлен большой ассортимент такой продукции, всё интуитивно понятно куда нажимать что бы оформить заказ. Компания реализует электрооборудование уже много лет так что можно доверять!

Да много умельцев есть
