[Nick-Nick]

может кому пригодится
http://www.masterfix.ru/index.shtml/...nserts_Bolts_0

Давно вижу такие втулки на стройрынках.
На вопрос где такое можно сделать - пожимают плечами.
Заклёпочный пистолет стоит весьма солидных денег
Втулки-заклёпки продают только упаковками, штук по 100 или больше.

[Pan Ozersky]

..например профиль 50х50...

очень большой - можно взять меньше - к примеру 50х30 или 40х30

то нога упирается в три точки...2 - края профиля и 1 - винт... этого достаточно или делать упор ноги в плоскость...например загнать в профиль небольшой деревянный брусок из твердого дерева...

только в края профиля упирать нельзя - слишком маленькая зона контакта - поползет! Упирать надо по линии не менее 40 мм
НИКАГОГО ДЕРЕВА - разбухнет в момент! - помнет и заклинет!!! Только негидрофобные материалы!

[Pan Ozersky]

Nick-Nick
Мелкими упаковками (6-10 шт) продают в Маркткауфе и в Леруа Мерлене - Поедешь после соревнований из Чулкова - зайди посмотри Есть для внутренней и для наружней установки. Размер более М6 не встречал, т.к. вручную заклепать больше физически невозможно. Далее нужны какие-то мега электро девайсы. А жаль, штука очень хорошая.

[LEKS]

О наболевшем, игнорировал резьбу BSF-20, та что 3/8 на 20 витков, высверливал 8,5 отверстия и вкручивал через "немогу" импортные держалки. За сезон все разболталось, склейка помогает от части, а в магазине (что на огородном) есть на стойках ,но опять же диаметр не мой самих палок , уж больно неохота переделывать все мои крепления , особенно под подсачник - подскажите где по случаю можно приобрести метчик за одно и плашку в Москве, или может кто продаст за ненадобностью???
Был на сайте www.umtools.ru там ответили 50 шт. минимальный заказ ,да еще ждать . Мысли вслух "-вот бы кто закупил ,да по рыболовным магазинам в виде наборчика ,махом бы смели и денег бы заработал."

[Dmitry_Daddy]

To LEKS: Иди сюда и будет тебе счастье! Правда, плашек нет нигде (или я не нашел), но метчики нужные - есть!
http://www.toolmarket.ru/contact/
To Pan Ozersky: Леонид, год пользую самоделку, где нога диаметром 20 поджата барашком М8 в профиль - при моем весе (чистый - 100, в одежде - ???) не ползет..., кстати, торец болта не шлифовал - смысл? Только чуть фасочку снял и все. Профиль - 40х40.
Всем самодельщикам - практически любой профиль в Москве есть здесь:
http://www.pilotms.ru/.

[Pan Ozersky]

To Pan Ozersky: Леонид, год пользую самоделку, где нога диаметром 20 поджата барашком М8 в профиль - при моем весе (чистый - 100, в одежде - ???) не ползет..., кстати, торец болта не шлифовал - смысл? Только чуть фасочку снял и все.

У меня "потекло" (бекоз 115! )- поэтому дую на воду . Если эксперимент был удачный, то конечно, но я перестрахерился на всякий там...
Торец винта стандартного штампованного обычно имеет, так назаваемый "штамповочный затек" - т.е. небольшой вогнутый мениск с кромкой - эта кромка сильно калечит поверхность трубы - Вот только ради этого. Можно снять напильником, я так на точиле обработал - "шлифанул" - термин наверно очень пафосный получился - главное снять заусенец.
Кстати, те стальные детали, (в основном это винты) после любой механической обработке, сдирающей с них покрытие, кладу в "пребразователь ржавчины" - ортофосфорная кислота - купил бутылку в автомагазине - дешевая.

[Dmitry_Daddy]

У меня "потекло" (бекоз 115! )- поэтому дую на воду . Если эксперимент был удачный, то конечно, но я перестрахерился на всякий там...
Торец винта стандартного штампованного обычно имеет, так назаваемый "штамповочный затек" - т.е. небольшой вогнутый мениск с кромкой - эта кромка сильно калечит поверхность трубы - Вот только ради этого. Можно снять напильником, я так на точиле обработал - "шлифанул" - термин наверно очень пафосный получился - главное снять заусенец.
Кстати, те стальные детали, (в основном это винты) после любой механической обработке, сдирающей с них покрытие, кладу в "пребразователь ржавчины" - ортофосфорная кислота - купил бутылку в автомагазине - дешевая.

У меня "текло", пока я дырки под ноги напильником растачивал - плохо сопрягались кривые))) Потом стал сверлить перкой - дырки получаются как от фрезы - "течь" перестало. Хотя имеет смысл подложить эбонит или твердую резину. С болтом - согласен.

[Pan Ozersky]

Я покупал их в розницу на москворецком рынке. Ставить очень просто - молотком

Дядь Федор! А поподробнее можно. Размерчики, технология....

[CASINO]

У нас в Минске нашел такие втулки с резьбой...мах 10 размер по 20 шт. стоят около 2 баксов...но люминь и только внутренние...сразу отпадает...кстати по резьбе...стандартную можно использовать в креплении ног...или лучше "мелкую"...и еще назревший вопрос...кое-что (не несущее) думаю крепить полыми заклепками...или все-таки ящик должен быть по максимуму "глухим"...

ноги круглые лично мне и делать удобнее...наверное остановимся на них...

еще один способ крепления ног в профиле пришел в голову:недалеко от конца профиля (2,5-3 см.) сверлим отверстие под ногу, а упор ставим с торца профиля...втулка по размеру профиля с отверстием для винта диам. 10...сама втулка крепится в торце винтами на 4-5...это на всякий случай если не договорюсь сделать втулки с токарями...как оно держать будет...

про держатели колмиковские...я думаю, что в Минске их не найду...так-что придется делать все самому...

[uowip]

еще один способ крепления ног в профиле пришел в голову:недалеко от конца профиля (2,5-3 см.) сверлим отверстие под ногу, а упор ставим с торца профиля...втулка по размеру профиля с отверстием для винта диам. 10...сама втулка крепится в торце винтами на 4-5...это на всякий случай если не договорюсь сделать втулки с токарями...как оно держать будет...

В риве так и организованы крепежи ног, если я правильно понял объяснение.
http://www.rive-france.com/photos/708350a.jpg
http://www.rive-france.com/photos/708382a.jpg
http://www.rive-france.com/photos/617011a.jpg

про держатели колмиковские...я думаю, что в Минске их не найду...так-что придется делать все самому...

Обратись к Олегу (Турист) думаю он тебе с этим поможет

[LEKS]

Дкржу в руках фото штатив, уж больно эфектно ноги можно выдвигать, смущает - как их в воде регулирывать, и стоит ли? А так трубки конусные , грамотные стопрочки. Идея уж больно нравиться всё компактно и на берегу крутиь не прийдется.

[CASINO]

Дкржу в руках фото штатив, уж больно эфектно ноги можно выдвигать, смущает - как их в воде регулирывать, и стоит ли? А так трубки конусные , грамотные стопрочки. Идея уж больно нравиться всё компактно и на берегу крутиь не прийдется.

нет тут принцип нормальный - цанги...ноги не конусные... а нормальные прямые...а вот резьба сделана конусная...на втулке и "гайке"...идея конечно хорошея... ...но реализовывается трудновато....хотя возможно...кстати как надежность такого узла...на платформе...

и еще...так и не дождался ответа на вопрос..."лепить" ящик отдельно (с функцией основы платформы) или его на на платформу варганить...

на БРИК чего-то не пускают...видать чего-то не так сделал...хотя и ни разу и не "поговорил"...как зарегистрировался...видать не нужон...интересный сайт...в... ....молчу.... ...хотя и беларус...

[LEKS]

есть идея применить фото-штатив треножный для создания аналога вот этому
http://karpolov.ru/product1016.html
уж больно ценка кусачая...

Вот именно такой же штатив я и присмотрел,смущал барашек на шаровом шарнире.
В продолжении темы, то за прошлый сезон раздолбал два тройника, вкручивая и выкручивая телескопические ноги,постоянно нарывался на выкручивание из тройника резьбового держателя,потом пассатижи, потом вкручивание обратно и т.д. Как результат алюминиевый корпус тоько отдаленно напоминает тройник,особенно по части резьбы

[CASINO]

В риве так и организованы крепежи ног, если я правильно понял объяснение.
http://www.rive-france.com/photos/708350a.jpg
http://www.rive-france.com/photos/708382a.jpg
http://www.rive-france.com/photos/617011a.jpg

Обратись к Олегу (Турист) думаю он тебе с этим поможет

от РИВЫ и мысли такие появились...только по причине не ясности как оно в РИВЕ организовано...и будоражит что-то мозггг... ...так что пока оно на распутие....промелькнула мысль сделать сначала ящик, а потом доделать педану...я так думаю делать начну в конце февраля-начале марта...2007...до этого времени нужно определиться по всем вопросам...и один из которых...сколько "шуфлядок" в ящике делать...пока думаю 3...2 поменьше...и одну по-больше... ...остальное для самой платформы...все-таки хочется что бы она помещалась вся!!!! в ящик...так как спать почти всегда приходится в машине...

[SE-RG]

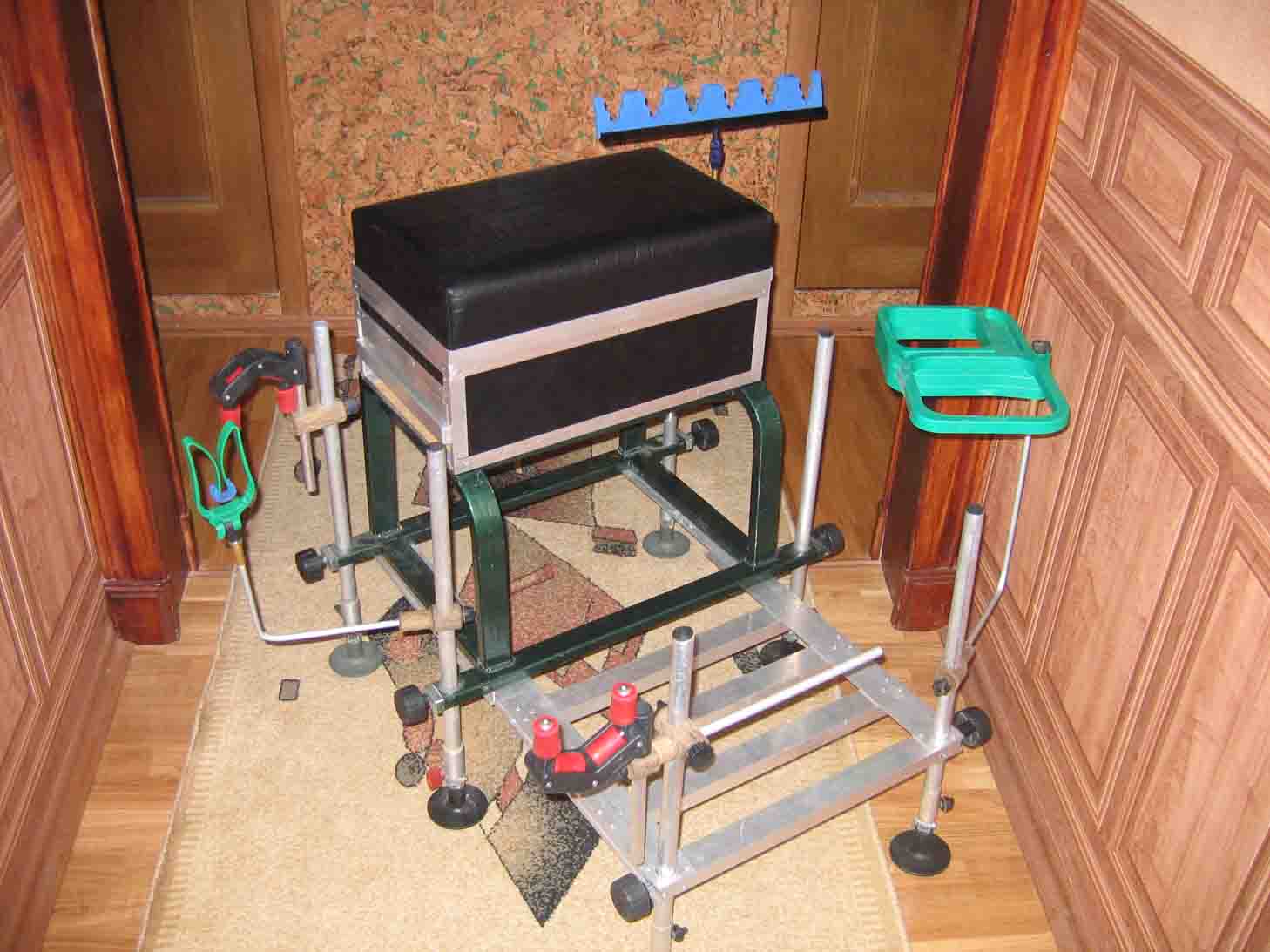

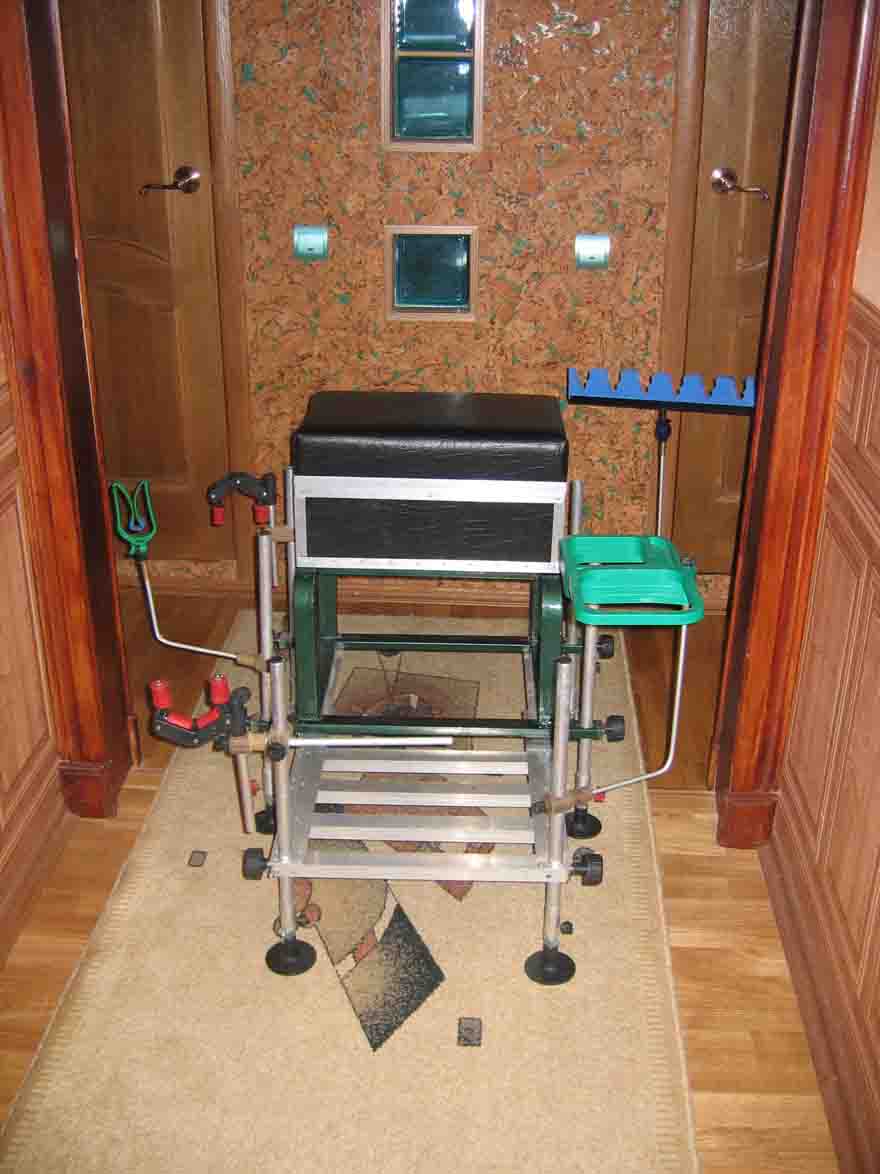

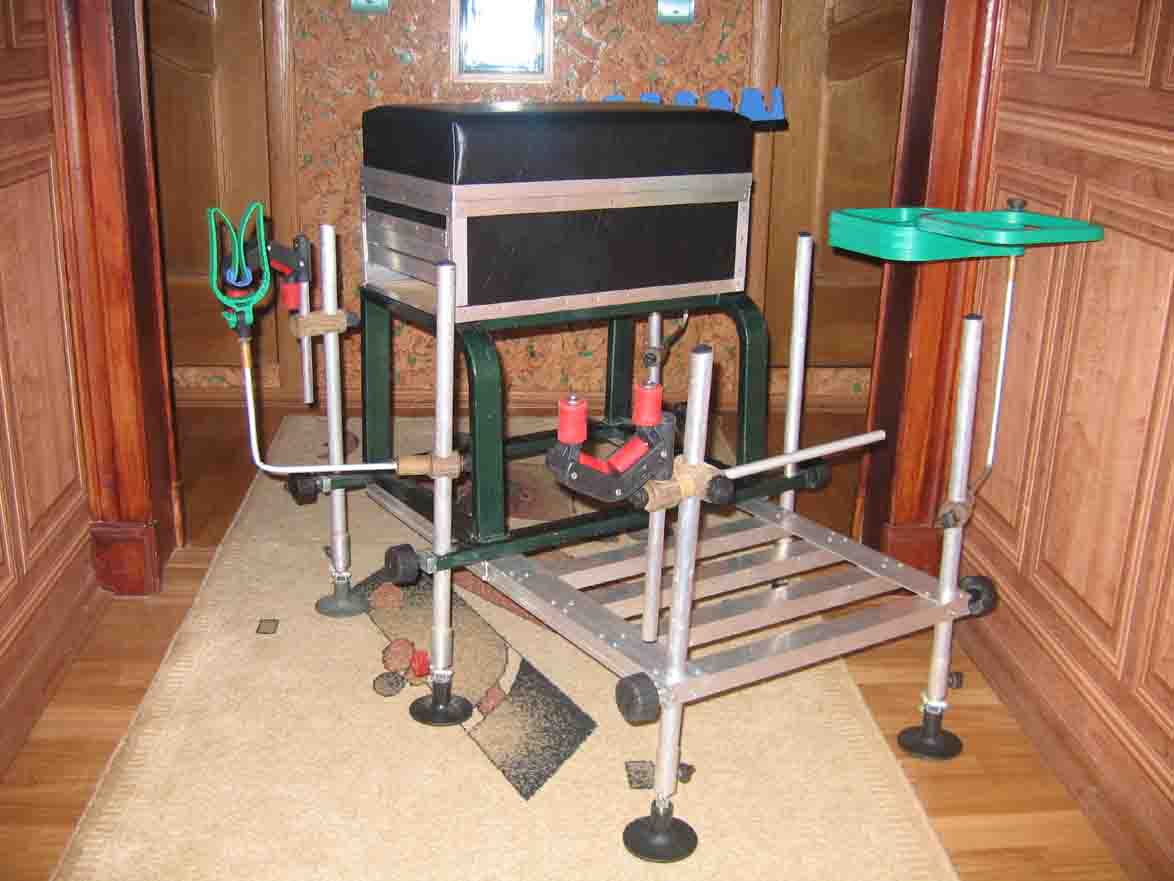

Ну вот к концу сезона закончил свое дедтище

-вес в данном комплектации 18,6кг
-нога вращается 360гр
-пятка может становится под любым углом

-Основной каркас Тонкостенная труба 40х20х1,5

Остальное алюминий
-Нога 22мм х1,8мм, внутренняя18мм х 2мм
-Зажимные винты большие оот офисных стульев (крепление спинки)
малые винты от электро пилы ручной
-Крепеж выполнен из цилиндрического текстолита (обрабытывается супер да и нагрузку держит очень хорошую)
-ящик выполнен из фанеры 4 и 6мм оптянут кож замом

[Игорь М]

"малые винты от электро пилы ручной" это как?

[Rial]

Ну вот к концу сезона закончил свое дедтище

... вполне может конкурировать с ипортными изделиями.
Если успешно пройдет испытания - можно начинать мелкосерийное производство платформы модели "Tula 06"!?

зы делали сами или на заказ?

[tench]

Молодец, здорово!!! Настоящий Левша!!!

[CASINO]

Молодец...классссссная вещь...хорошо смотрится...а сиденье не высоковато ???...проведешь испытания обязательно отпишись...а я вот только чертежи пока "рисую"...уже море бумаги извел...ну зима длинная...думаю к сезону успею...еще раз молодец...

[SE-RG]

Молодец...классссссная вещь...хорошо смотрится...а сиденье не высоковато ???...проведешь испытания обязательно отпишись...а я вот только чертежи пока "рисую"...уже море бумаги извел...ну зима длинная...думаю к сезону успею...еще раз молодец...

Сиденье как раз под мой рост

[Kalina]

SE-RG, получилась индивидуальная платформа only for you

[Worm]

2 Se-rg:
а во сколько обошлась всего ваша работа (если не секрет)?
я имею в виду материалы + заказная работа

[SE-RG]

2 Se-rg:
а во сколько обошлась всего ваша работа (если не секрет)?
я имею в виду материалы + заказная работа

Все вместе с материалами 3000т.р Материал подыскивал на пунктах приема цветмета все на много дешевле чем в магазине,

[CASINO]

kdguoeiwurhgvkjadnf!!!!!!!!!!!!+_)/+_)/*/__?)/+_/+)*(?*()?%:"№!"№;....это я так ругаюсь...законы мерфи в действии...проехал в субботу по всем местам, где есть алюминиевый профиль...закон подлости...40х20х2 нет нигде, есть из этого размера профиль П-образный 40х20х2, остальное что нужно есть, и поставки только после нового года...а до нового года есть пару выходных, можно было бы уже что-то сделать...и как назло, железо есть ЛЮБОЕ...и вот сначала закралась мысль сделать несущую раму из железа 40х20х1,5...но блин вес...один погонный метр чуть больше 2-х килограммм...а по расчету нужно 1.8 метра...сдуреть...почти 4 килограмма...это крайние меры...хотя вес не так критичен лично для меня, везти будет машина, а пронести пару десяткоффф метроффф не проблема...

а все остальное...со сваркой алюминия пока глухо...

опять задумался над вопросом...рама отдельно и ящик отдельно...или как...все-таки если все компактно складывается в ящик это одно, а если в в багажник ставить платформу собранную...то это однако...

еще пару вопросов...винты, которые крепят ноги...10 мм. или хватит 8 мм....и размер рукчек на винтах...40 мм. в диаметре хватит???...

короче говоря...

[SE-RG]

можно было бы уже что-то сделать...и как назло, железо есть ЛЮБОЕ...и вот сначала закралась мысль сделать несущую раму из железа 40х20х1,5...но блин вес...один погонный метр чуть больше 2-х килограммм...а по расчету нужно 1.8 метра...сдуреть...почти 4 килограмма...это крайние меры...хотя вес не так критичен лично для меня, везти будет машина, а пронести пару десяткоффф метроффф не проблема...

+ Возможен вариант облегчения нижняя часть каркаса из трубы 40х20х1,5,а верхняя из трубы 20х20х1,5 , конечно вес не на много уменьшится но 1кг с снебольшим скинеш

а все остальное...со сваркой алюминия пока глухо...

+ Таже проблема и в Туле "конечно можно отдать на оборонку но овчинка выделки не стоит"

опять задумался над вопросом...рама отдельно и ящик отдельно...или как...все-таки если все компактно складывается в ящик это одно, а если в в багажник ставить платформу собранную...то это однако...

+Мой ящик в акурат входит на низ каркаса , но когда сделаю второй места для первого не будет

еще пару вопросов...винты, которые крепят ноги...10 мм. или хватит 8 мм....и размер рукчек на винтах...40 мм. в диаметре хватит???...

+Мои винты которые крепять (стопорят) ноги М8 вполне достаточно

[CASINO]

к SE_RGу...основная рама из железа али люминь...и как устроен крепеж ног...

Pan Ozersky говорил. что площадь крепления ног должна быть кратна 5-ти...т.е. если ноги 20 мм, то основание к которому прижимается нога - 100 мм....возник вопрос...как устойчивость платформы...хотя бы по тестам в квартире...

не ругайте меня за такую тщательность в вопросах...хочется сделать вещь хорошую и достойную (и легкую) для повторения..."нечего людям голову зря ломать..." (с)...

[SE-RG]

к SE_RGу...основная рама из железа али люминь...и как устроен крепеж ног...

+рама стальная

Pan Ozersky говорил. что площадь крепления ног должна быть кратна 5-ти...т.е. если ноги 20 мм, то основание к которому прижимается нога - 100 мм....возник вопрос...как устойчивость платформы...хотя бы по тестам в квартире...

+ Прыгал на платформе как только душа позволила хоть-бы малое смещение ног произошло - все держит супер

[SE-RG]

Чертеж телескопической ноги,(продолжение следует )
З.Ы, Моем варианте шпилька отсутствует, но думаю работать со шпилькой должна лучьше -трба меньше травмироваться будет

[jvb]

Ринат интересует диаметр ноги и что будит с платформой если ноги выдвинуть на максимум. (просьба не экспериментировать просто сказать свои ощущения , т.е согнутся ноги или вывернет узел крепления).

[Rial]

На максимальной высоте - будет пошатываться немного в месте крепления бруска с ящиком. Можно улучшить...прикрутить не 2, а 4 болта на паралельных осях.

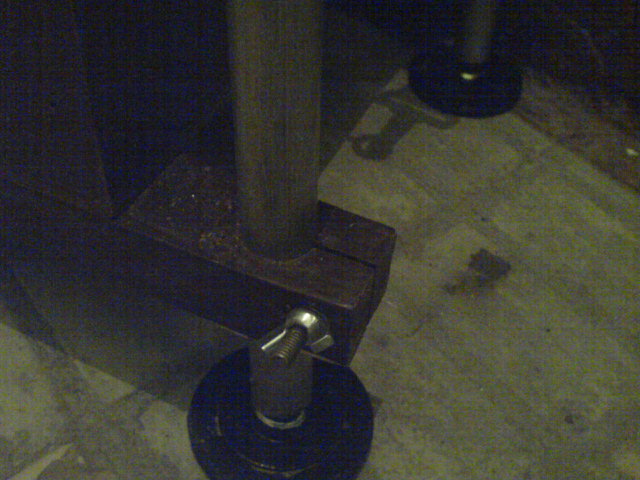

Узел крепления ноги зажимает ее крепко и ничего не шатается.

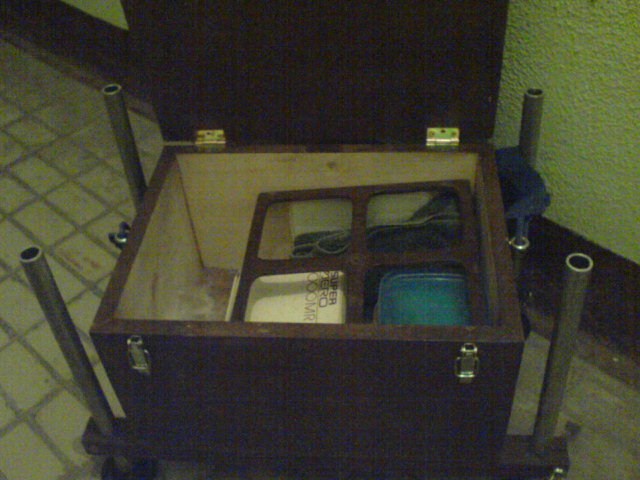

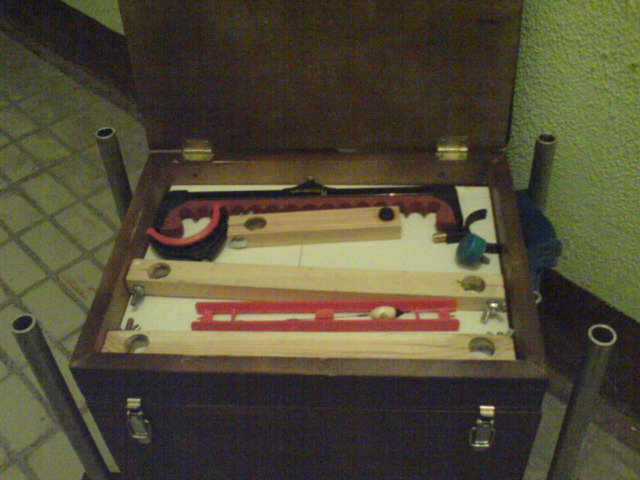

на облегченной модели, лучше использовать сиденье с неглубоким ящиком для хранения обвеса.

если кому пригодится...
размер сидушки 30х40
глубина ящика 20
глубина верхнего отсека 4 см

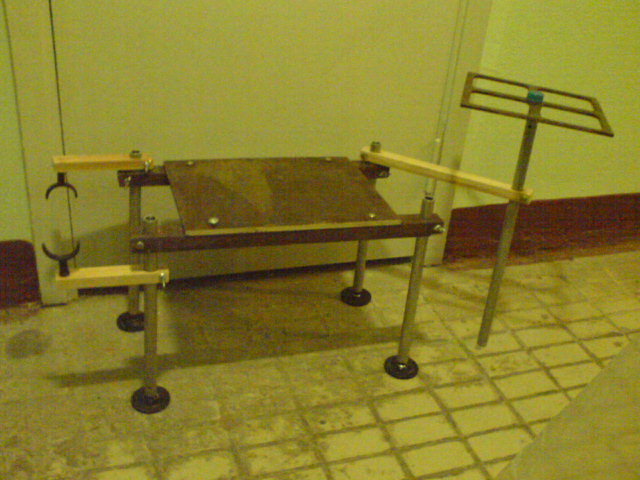

также возможен облегченный вариант

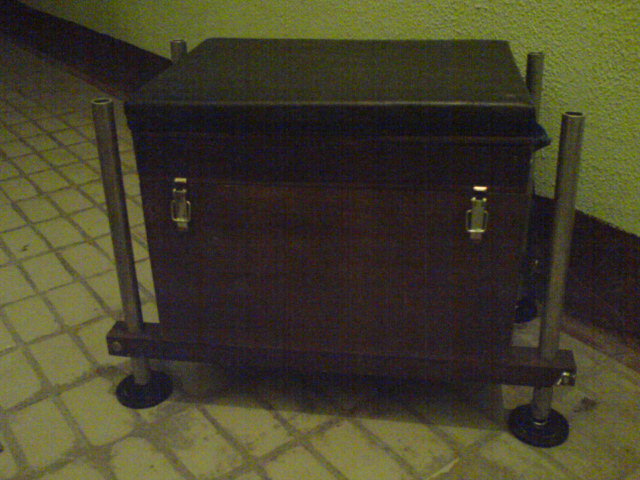

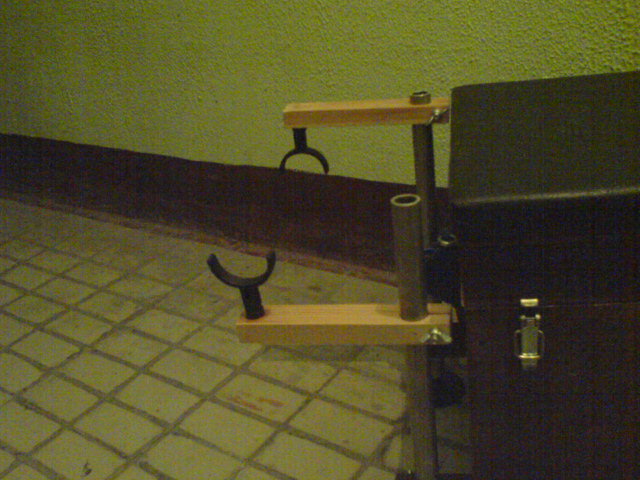

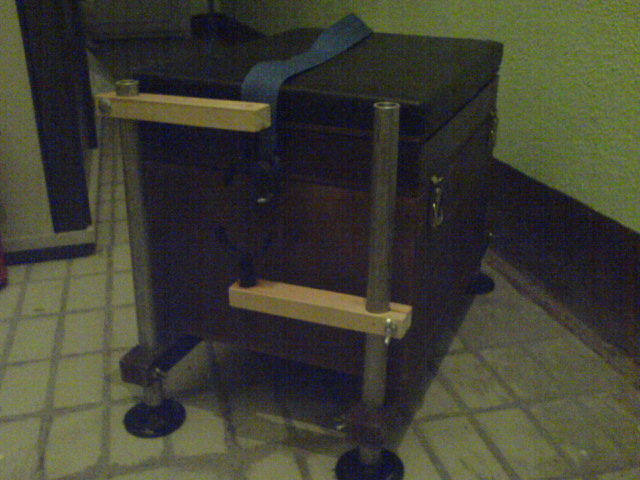

смотрим фото:

[Pan Ozersky]

Pan Ozersky говорил. что площадь крепления ног должна быть кратна 5-ти...т.е. если ноги 20 мм, то основание к которому прижимается нога - 100 мм....возник вопрос...как устойчивость платформы...хотя бы по тестам в квартире...

Я такой ...уйни не говорил, читайте и, главное, цитируйте внимательно, особенно пост 350 в этой теме - это всего пару страниц выше.

[CASINO]

Я такой ...уйни не говорил, читайте и, главное, цитируйте внимательно, особенно пост 350 в этой теме - это всего пару страниц выше.

Приношу искренние извинения...бес попутал...от этой платформы голова уже кипит...

[CASINO]

Se_rg

Спасибочки...

[LEKS]

Открытие сделал ,зайдя на рынок, у палатки со всякой требухой(замки ,ручки,шпингалеты) ,наткнулся на ручку дверную . Кандовая ,довольно увесистая ,крашенная черной краской,потянулся и схватил - легкая,осенило сразу -люминий,блин! Ширина посадочного торца где-то около 4см. с небольшим, сама ручка так же и по толщине 4-5 см. Тут же продовались мебельные втулки наружный D М-10 , внутренний М-6, там где посадочное место под 4х гранный стальной прут я высверлил сквозное отверстие, а с боку просверлил и нарезал резьбу под мебельную втулку в неё барашек. Получилось легкое соединение, можно для ноги 12-16 мм. трубы использовать, потому как обточенная ручка легко входит в квадратный профиль 2,5х2,5 .
Минут за 40 я переделал все крепления с заклепанными ранее гайками , конструкция стала на много надежнее,прочнее, и по мне так легче (ранньше было много болтов на боковом креплении) предыдущей.

[SE-RG]

остальные чертежи к моей платформе

З.Ы, Кострукторские варианты приняты из моего опыта проектирования и могут быть изменены, на усмотрения изготовителя
З.З.Ы, Если кому потребуются чертежи крепежей обьвесок платформы , пишите
